24英寸带装饰花纹沙井盖三维设计

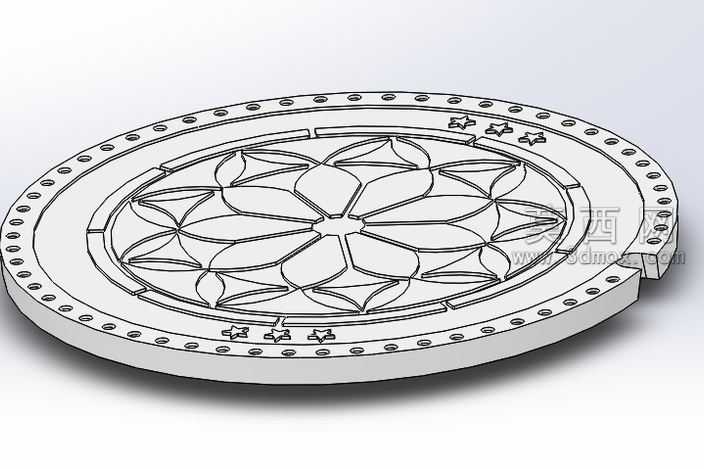

本作品为24英寸规格沙井盖的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先基于沙井盖的实际使用尺寸确定整体外圆直径、边缘法兰宽度、整体厚度等核心参数，先绘制井盖底座与上盖的配合轮廓，在边缘法兰区域均匀排布螺栓固定孔位，严格匹配实际安装场景的孔距、孔径参数，保证模型可直接对接生产加工的尺寸要求。在主体结构设计上，井盖采用分层式结构设计，边缘设置凸起的限位挡边，可与井圈形成精准嵌合，避免使用过程中出现移位、响动问题，整体厚度经过受力模拟验证，可满足市政道路场景下的常规车辆碾压承重要求。表面装饰区域采用对称式花型纹样设计，以中心星形结构为原点，向外放射排布多层花瓣状几何纹样，纹样线条流畅均匀，同时在井盖边缘对称位置设置星形标识凸起，既提升了井盖外观的辨识度，也可通过凸起结构增加表面摩擦力，降低行人踩踏打滑的风险。材质设置阶段，针对铸铁材质的物理特性调整材质参数，还原铸铁件哑光磨砂的金属质感，对边缘棱角、纹样凸起位置做轻微的倒角处理，避免尖锐棱角带来的安全隐患，同时还原铸造件的表面细微肌理效果，让渲染成果更贴近真实铸铁井盖的视觉表现。渲染阶段采用工作室均匀布光方案，多角度展示井盖的整体轮廓、表面纹样细节、边缘孔位结构以及与井圈的配合关系，清晰呈现各部分的结构衔接逻辑。设计过程中充分考虑沙井盖的实际使用需求，在保证结构强度的前提下优化纹样布局，避免过深的凹槽造成积水、积污问题，同时规整的对称纹样也便于铸造生产过程中的模具制作，降低生产加工的难度，整体模型结构完整，尺寸参数精准，既可以作为市政设施设计的参考素材，也可用于相关产品的结构验证、生产开模参考，完整还原了带装饰花纹沙井盖的结构特征与外观细节。
