立式框架结构垂直气动压合设备

　　这款垂直气动压合设备的结构设计，完全围绕中小零部件压装工位的实际作业需求展开，没有冗余的装饰性结构，所有构件都服务于压装作业的稳定性与操作便捷性。从应用场景来看，这类设备多布置在装配线旁的独立工位，或是小批量加工的班组作业区，覆盖电子元器件引脚压装、小尺寸轴承与轴套的过盈装配、薄金属件的冲压整形、塑胶壳体的卡扣压合等常见工序，相比手动压装工具能大幅降低作业人员的劳动强度，相比液压压装设备又具备响应速度快、作业环境无油污泄漏、维护成本低的优势，很适合压装力需求在数百公斤级的轻载压装场景。

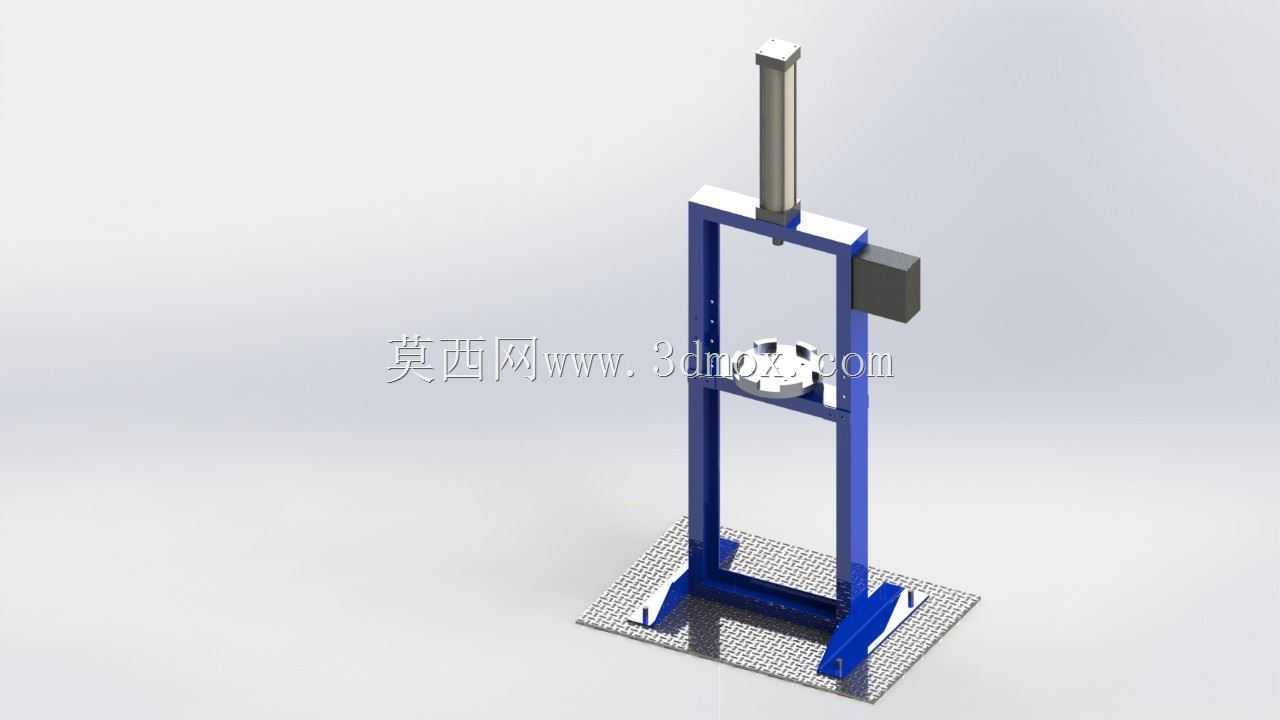

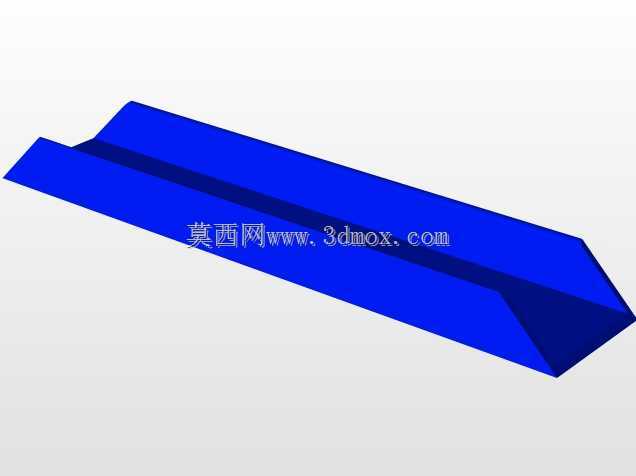

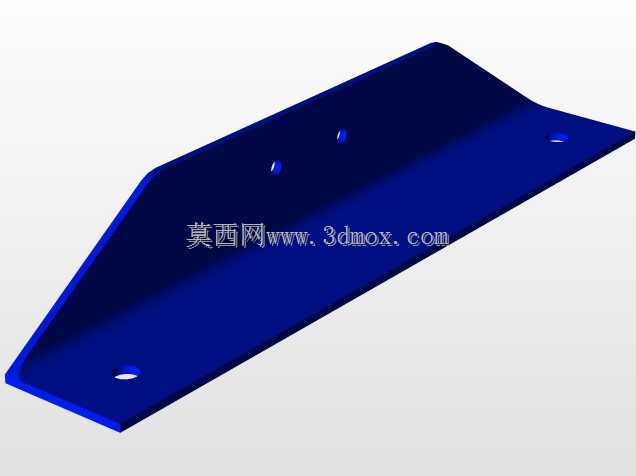

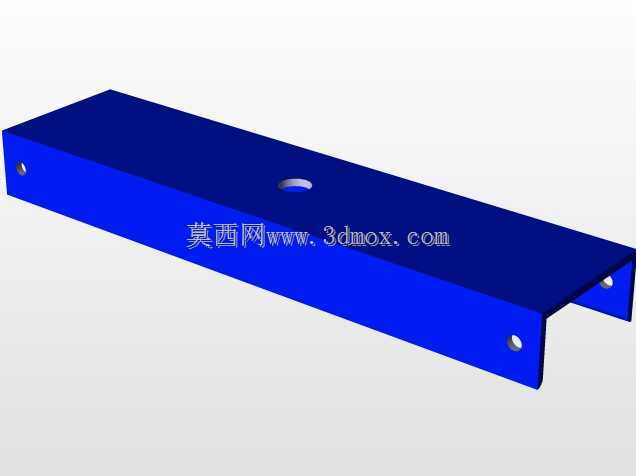

　　设备采用开式C型？不，是立式门型框架结构，主体承载立柱采用矩形截面型钢焊接加工，底部通过整块花纹防滑钢板作为安装底座，底座上预留了多组T型槽安装位，方便作业人员根据待加工工件的尺寸快速更换定制工装夹具，不需要在底座上额外钻孔攻丝，适配多品种小批量的柔性生产需求。框架的垂直导向面经过铣削加工，保证气缸活塞杆的运行轴线与工作台面保持垂直，避免压装过程中出现偏载，导致工件压装歪斜、气缸密封件偏磨的问题。

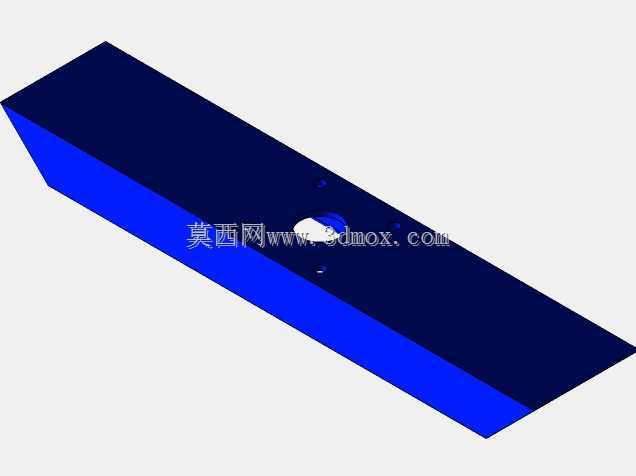

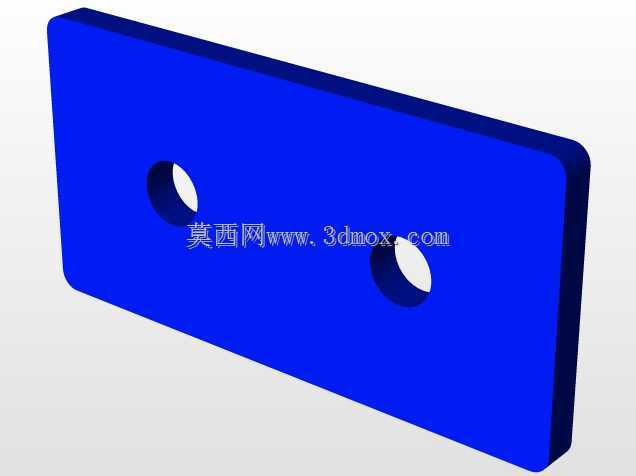

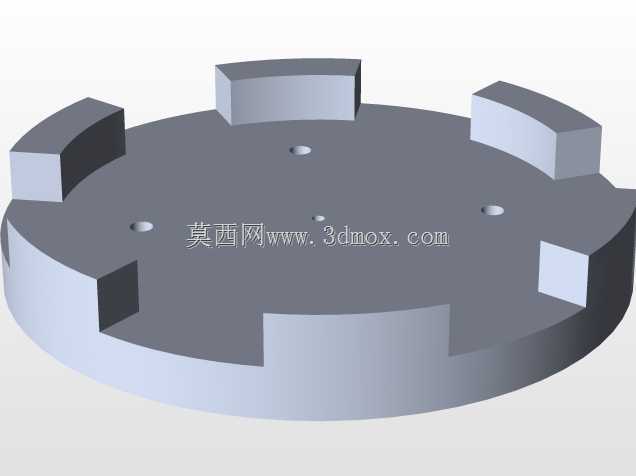

　　气动执行元件垂直安装在框架顶部的安装板上，气缸选型时充分考虑了压装行程的通用性，活塞杆伸出长度覆盖常规小零件的压装高度范围，气缸侧方安装的方形箱体是气动控制的阀组集成盒，将气源处理元件、电磁换向阀、节流阀都集成在这个防护盒内，既避免车间内的金属切削、粉尘落到阀件上造成卡滞，也缩短了阀到气缸的气路长度，减少气压响应的延迟，让压头的下压、回程动作更干脆。压头与气缸活塞杆的连接采用快换式结构，作业人员可以根据不同的压装需求，更换平压头、仿形压头、带定位销的压头，不需要拆解气缸的连接结构，换型时间能控制在数分钟以内。

　　从安装边界来看，设备的整体占地面积不足0.5平方米，对车间的安装空间要求极低，不需要做专门的设备基础，只需要将底座放置在平整的车间地面上，通过底部的四个可调脚杯调平水平，接入0.5-0.8MPa的压缩空气气源即可投入使用，不需要额外的电力布线（如果需要加装压力传感器、行程计数装置则预留了走线槽），很适合小型加工车间、装配班组快速部署。设备的操作高度按照人体站立作业的舒适高度设计，工作台面距离地面的高度在850mm左右，作业人员不需要弯腰或者抬手就可以完成工件的取放、对位，长时间作业也不容易产生疲劳。

　　设计过程中重点考虑了框架的刚性变形问题，通过有限元校核，在额定压装力下，框架顶部的变形量控制在0.1mm以内，避免压装过程中框架出现明显的仰头变形，保证压装力的垂直传递。框架的两侧没有加装全封闭的防护钣金，是考虑到小零件压装作业中，作业人员需要频繁从侧面调整工件位置，开放式的结构能提供更好的操作视野，只需要在压头的运动区域加装简易的安全光栅或者防护挡板，就可以满足安全生产的要求，相比全封闭结构的压装设备，操作灵活性更高。

　　气路设计上在气源入口处加装了油水分离器与调压阀，作业人员可以根据不同工件的压装需求，灵活调整输出气压，从而控制实际压装力的大小，避免压力过大压坏脆性工件，或是压力不足导致压装不到位。气缸的上下运行速度可以通过排气节流阀独立调节，下压时采用慢进-快进-慢压的速度逻辑？不，是通过节流阀调整，在接近工件时可以降低下压速度，避免压头快速冲击工件造成工件表面损伤，回程时可以提高速度缩短作业辅助时间，提升单工位的作业效率。设备的底座下方还预留了接屑盘的安装位置，压装过程中产生的金属切屑、塑胶碎屑会直接落到接屑盘内，方便日常的工位清洁，避免碎屑散落到车间地面上造成滑倒隐患。

　　这类气动压装设备没有复杂的数控系统，结构简单可靠，普通的机修人员经过简单培训就可以完成日常的维护保养，只需要定期给气缸活塞杆涂抹润滑脂、排放油水分离器内的积水、检查气管接头是否有漏气，就可以保证设备长期稳定运行，故障率远高于？不，是远低于结构复杂的伺服压装设备，采购与使用成本都很低，是中小制造企业装配工位非常实用的压装作业装备。在三维建模过程中，所有的安装孔位、型材截面尺寸、气缸安装尺寸都按照实际选型的标准件参数绘制，模型可以直接导出工程图用于生产制造，不需要再做额外的结构校核，框架的焊接坡口、安装板的螺栓孔位置都做了详细的建模还原，能直接指导车间的加工与装配作业。
