法兰安装式双出杆气动气缸结构设计

这款法兰安装式气动气缸是气压传动系统中的核心执行元件，主要应用于自动化生产线的工件推送、工位切换、夹具夹紧、物料分拣等作业场景，在轻工包装、电子装配、汽车零部件加工、纺织机械等领域的气动回路中承担直线往复动力输出的功能，可将压缩空气的压力能转换为平稳的直线机械动能，适配各类需要可控直线行程的自动化作业工位。

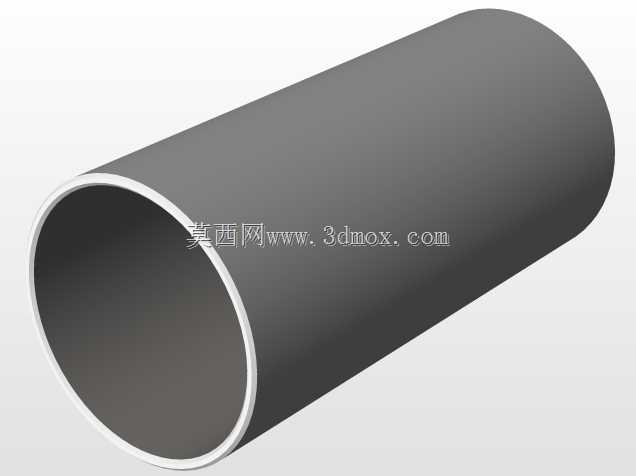

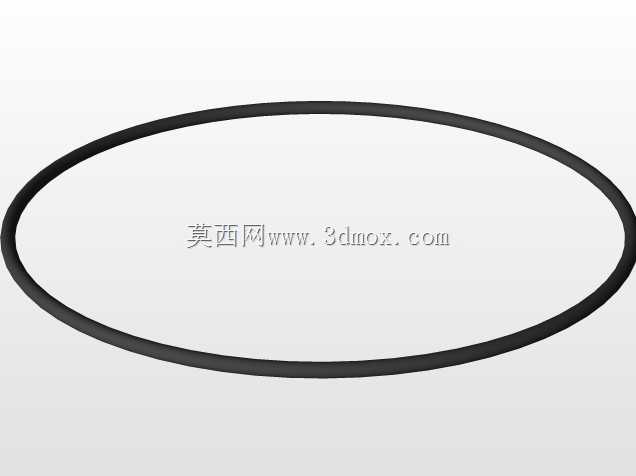

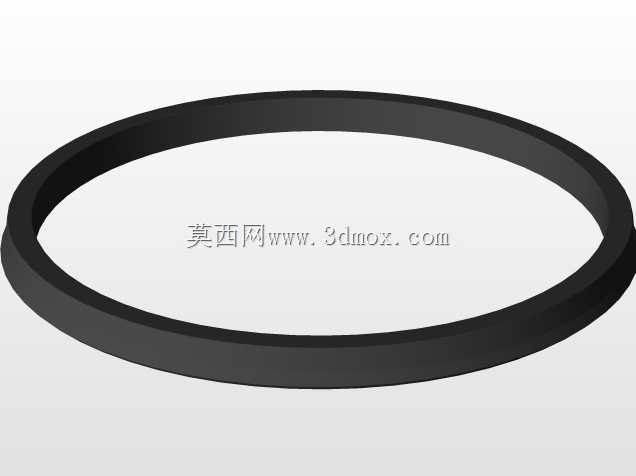

从功能特性来看，该气缸采用双作用气压驱动设计，可通过换向阀控制压缩空气的进出方向，实现活塞杆的伸出与缩回双向动作，输出推力平稳，动作响应速度快，运行过程中无液压传动的油液泄漏风险，清洁度表现优异，适配对生产环境洁净度有要求的作业场景。缸体采用硬质铝合金材质加工，表面做硬质阳极氧化处理，内壁粗糙度控制在极低水平，配合低摩擦密封件，可有效降低活塞运行的摩擦阻力，减少长期运行的磨损量，提升元件的使用寿命。活塞杆采用镀铬硬化处理，表面硬度高、耐磨性能优异，可承受一定的侧向载荷，避免运行过程中出现活塞杆划伤、弯曲变形等问题。

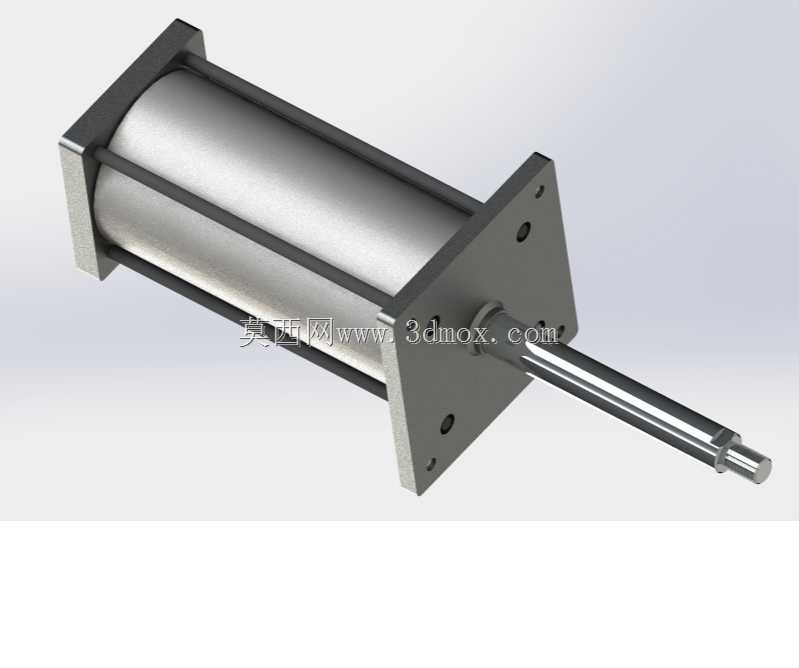

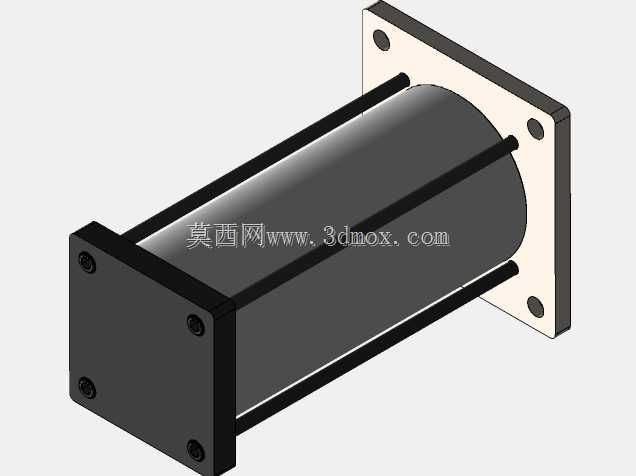

设计层面上，该气缸采用前端方形法兰安装结构，安装法兰与缸体前端采用一体化刚性连接设计，法兰面预留四个对称分布的安装通孔，可直接通过螺栓将气缸固定在设备安装面板上，安装定位精度高，刚性支撑表现好，可承受较大的轴向反作用力，避免气缸运行过程中出现晃动偏移。缸体两端设置有缓冲结构，可在活塞运行到行程端点时实现柔性减速，避免活塞刚性撞击端盖产生噪音与结构损伤，提升运行平稳性。拉杆式缸体连接结构，通过四根对称分布的高强度拉杆锁紧前后端盖与缸筒，结构强度高，可承受较高的工作气压，同时便于后期拆解维护，更换密封件等易损部件。

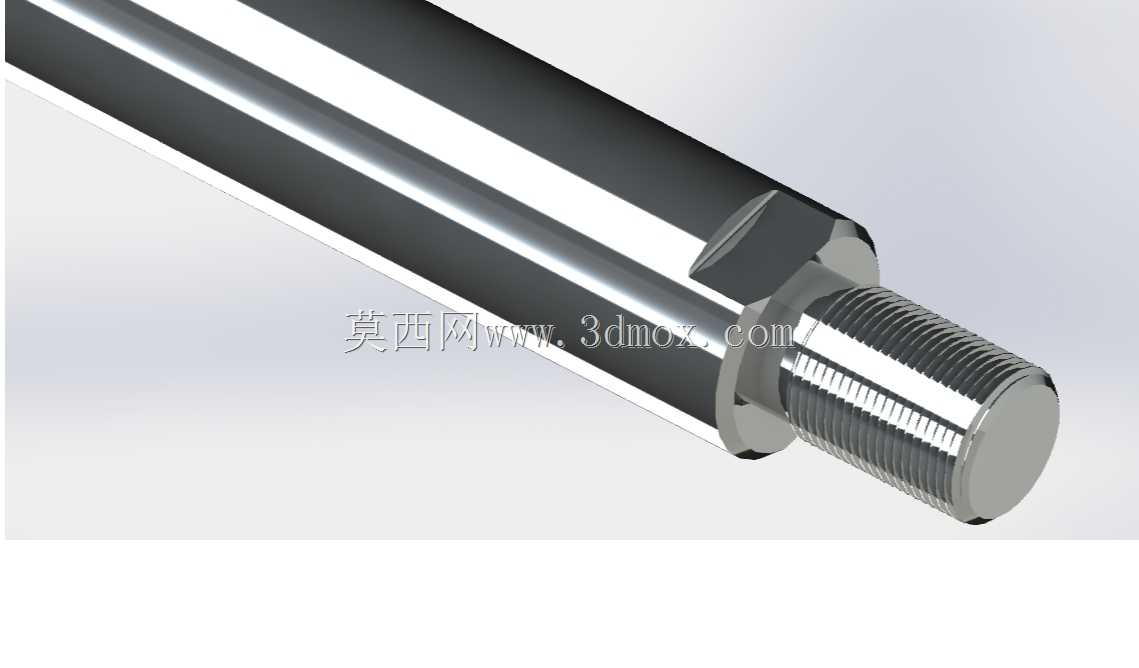

从安装边界来看，该气缸的方形安装法兰为标准安装基准面，安装时需保证法兰面与设备安装面完全贴合，安装孔位的同轴度需控制在合理公差范围内，避免安装偏斜导致活塞杆运行卡滞。活塞杆伸出端设置有标准外螺纹连接接口，可配套连接各类推头、夹具接头等执行附件，连接时需保证附件与活塞杆的同轴度，避免附加侧向力影响气缸使用寿命。缸体整体外形为规则圆柱加方形法兰结构，无外凸的不规则结构，便于在紧凑的设备空间内布局安装，可根据实际工位的行程需求匹配对应行程规格，适配不同的作业行程要求。
