离合器变矩器装配用气动压力设备

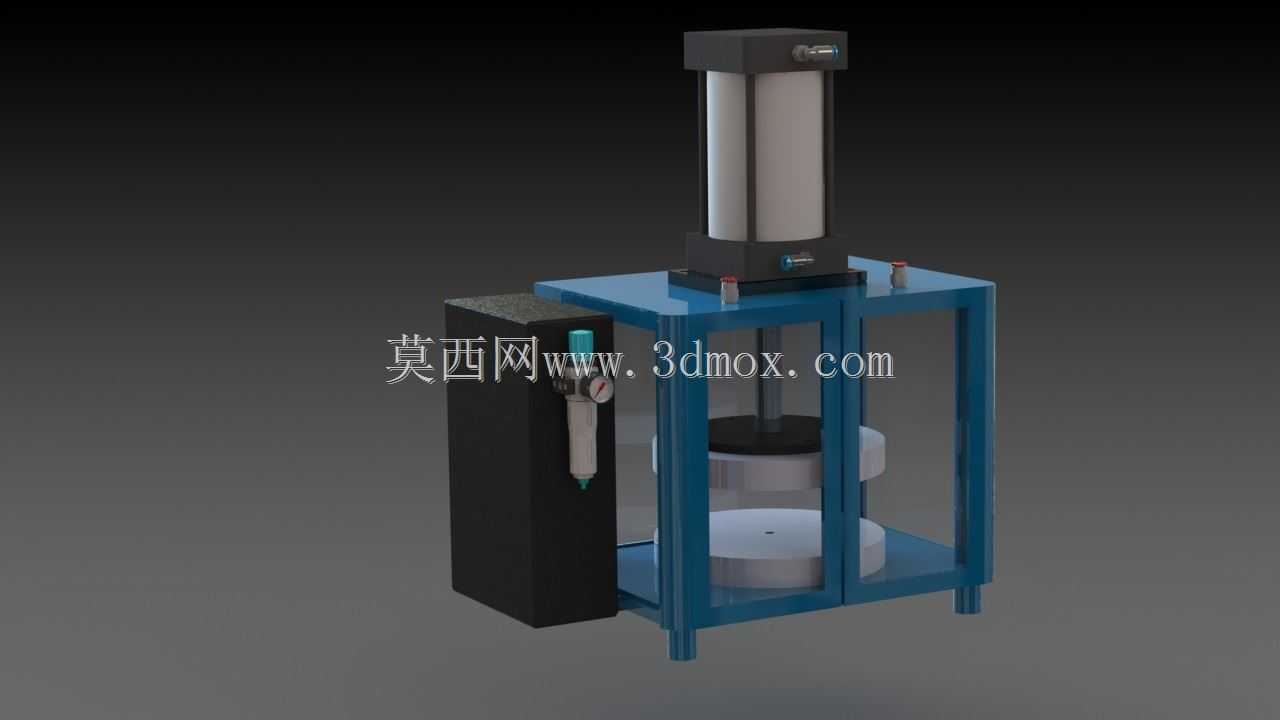

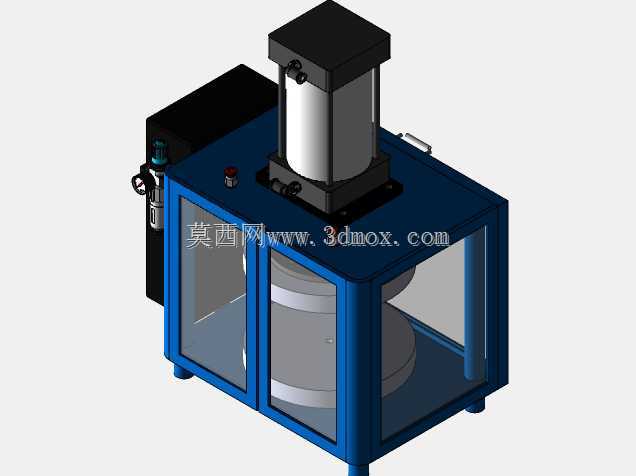

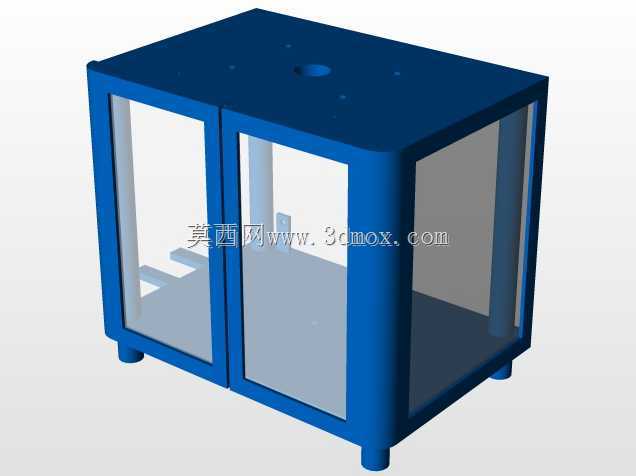

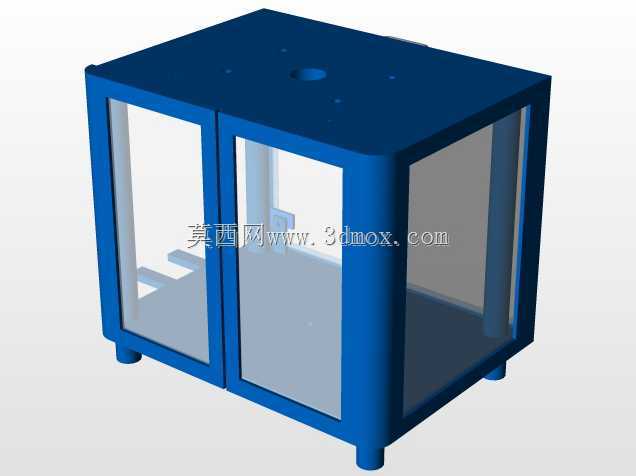

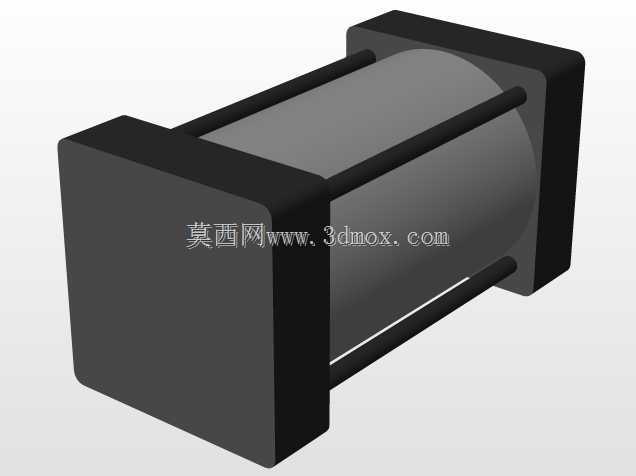

　　这款气动压装设备主要面向汽车传动部件维修、小批量零部件装配场景设计，核心用于离合器从动盘、变矩器壳体与内部组件的压合装配作业，也可适配小型轴承压装、衬套过盈装配等轻载压装工序，相比手动压床能大幅降低操作人员劳动强度，相比液压压机无需配置复杂液压站，日常维护成本更低，适合汽修门店、小型零部件加工车间的零散压装需求。设备采用立式四柱框架承载结构，主体框架采用标准方管焊接成型，上平台预留气缸安装定位孔，下平台设置可更换的工装定位台，可根据不同规格的离合器、变矩器更换定位胎具，适配直径150mm至350mm范围内的盘类零件压装作业。压装执行单元采用大缸径标准气缸作为动力源，气缸垂直安装于上平台中心位置，活塞杆端部连接压盘，

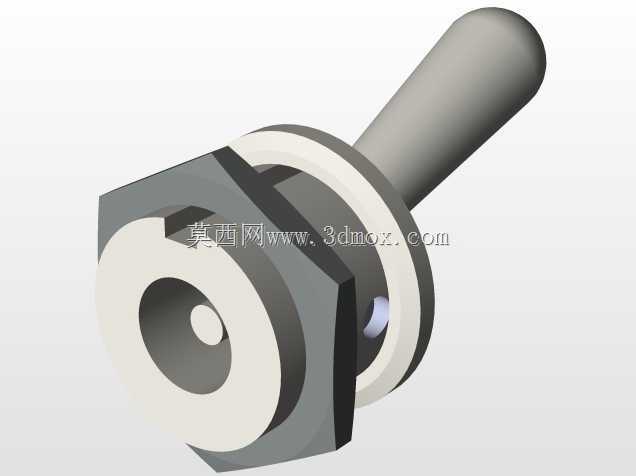

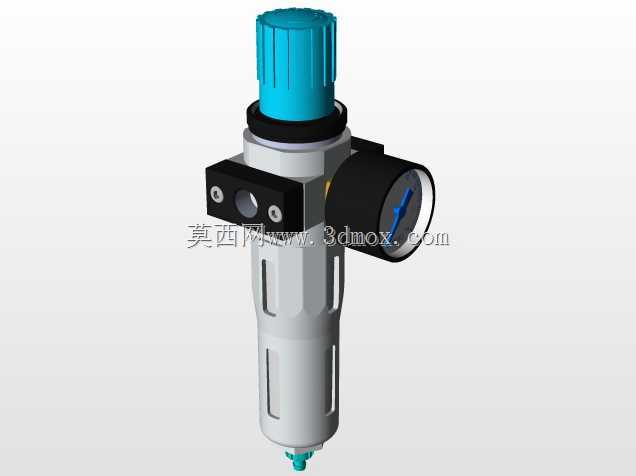

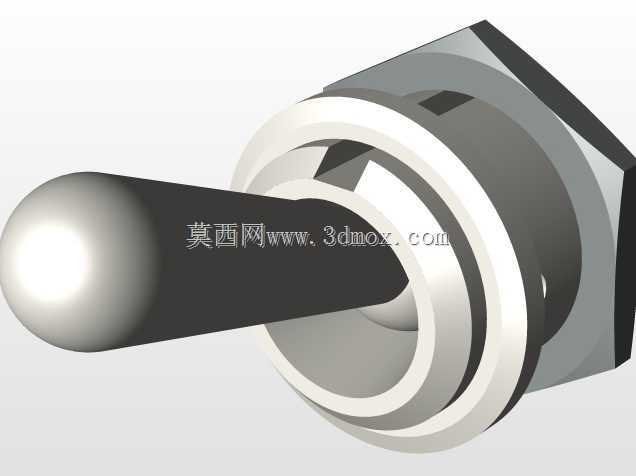

　　压盘与活塞杆之间设置浮动连接结构，可自动补偿工件放置的微小倾斜，避免压装过程中出现偏载导致的零件损伤、压装力不均问题。设备左侧集成气动控制三联件，包含空气过滤、调压、油雾润滑功能，可实时调整进气压力以匹配不同压装力需求，最大输出压装力可通过调压阀在0至2吨范围内无级调节，适配不同过盈量零件的压装要求，控制气路设置手动换向阀，操作人员可通过侧边手柄控制压头升降，操作逻辑简单，新员工无需长时间培训即可上手作业。从安装边界来看，设备整体占地尺寸约为800mm×700mm，整体高度约1600mm，无需专门的设备基础，放置于平整的水泥地面即可使用，接通气源即可运行，对车间配套设施要求低。设计过程中重点考虑了压装作业的安全性，

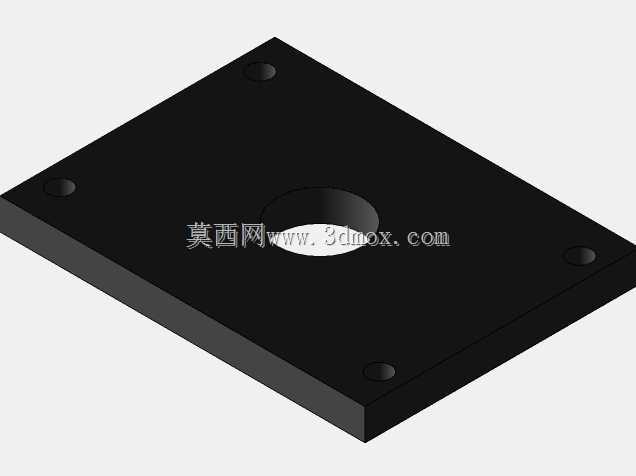

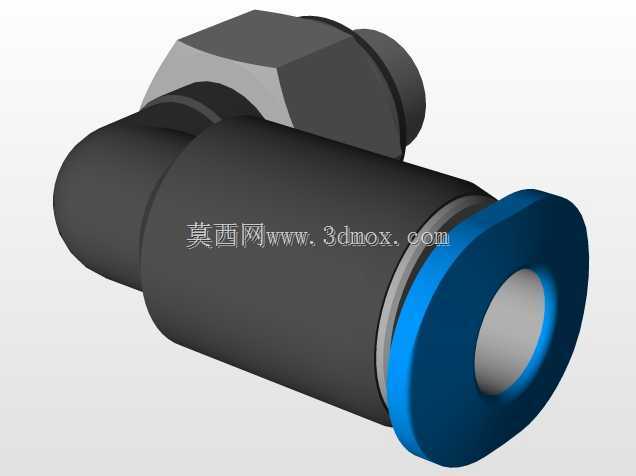

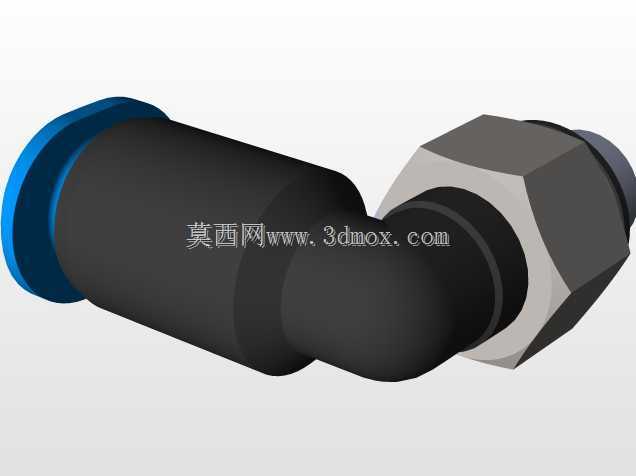

　　框架两侧预留安全光栅安装位，可后续加装安全防护装置，压头下行过程中若操作人员肢体进入压装区域可自动回程，避免工伤事故；上下压装工位之间预留200mm至400mm的开口高度，方便工件取放，压盘下方设置可调节的限位挡块，可精准控制压装行程，避免压装过度导致的零件报废。设备的气动管路全部内嵌于框架方管内部，避免外露管路被工件磕碰损坏，整体外观规整，日常清理方便，适配车间多粉尘、多油污的作业环境。在结构强度校核阶段，框架方管壁厚选择4mm规格，满焊后经过时效处理消除焊接应力，长期承受交变压装力也不会出现框架变形问题，气缸安装板采用20mm厚钢板加工，与框架之间采用螺栓连接加焊接的双重固定方式，保证大压装力输出时的结构刚性，

　　避免压头出现晃动偏移。该设备的压装工位设置了三层可更换的支撑垫块，可根据工件高度调整支撑位置，无需额外加装垫片即可适配不同厚度的工件压装，减少工装调整时间，提升零散作业的加工效率。相比市面上常见的C型单臂气动压机，这款框架式结构的压机受力更均匀，压装过程中机架形变量更小，压装同轴度更高，对于离合器、变矩器这类对压装同轴度要求较高的部件，能有效降低压装过程中壳体变形、密封件损伤的概率，提升装配后部件的运行稳定性。
