家用DIY太阳能热水供应装置结构设计

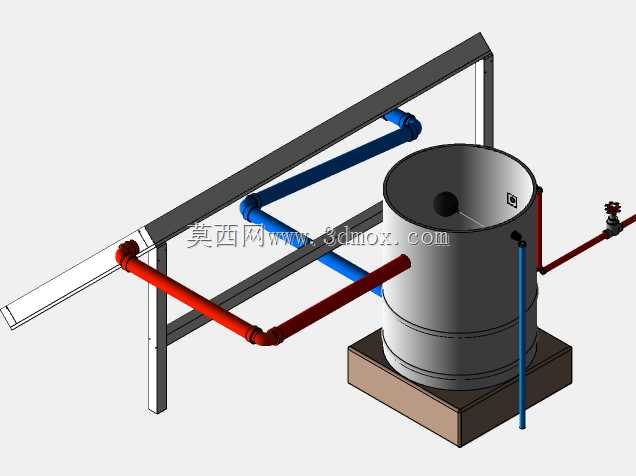

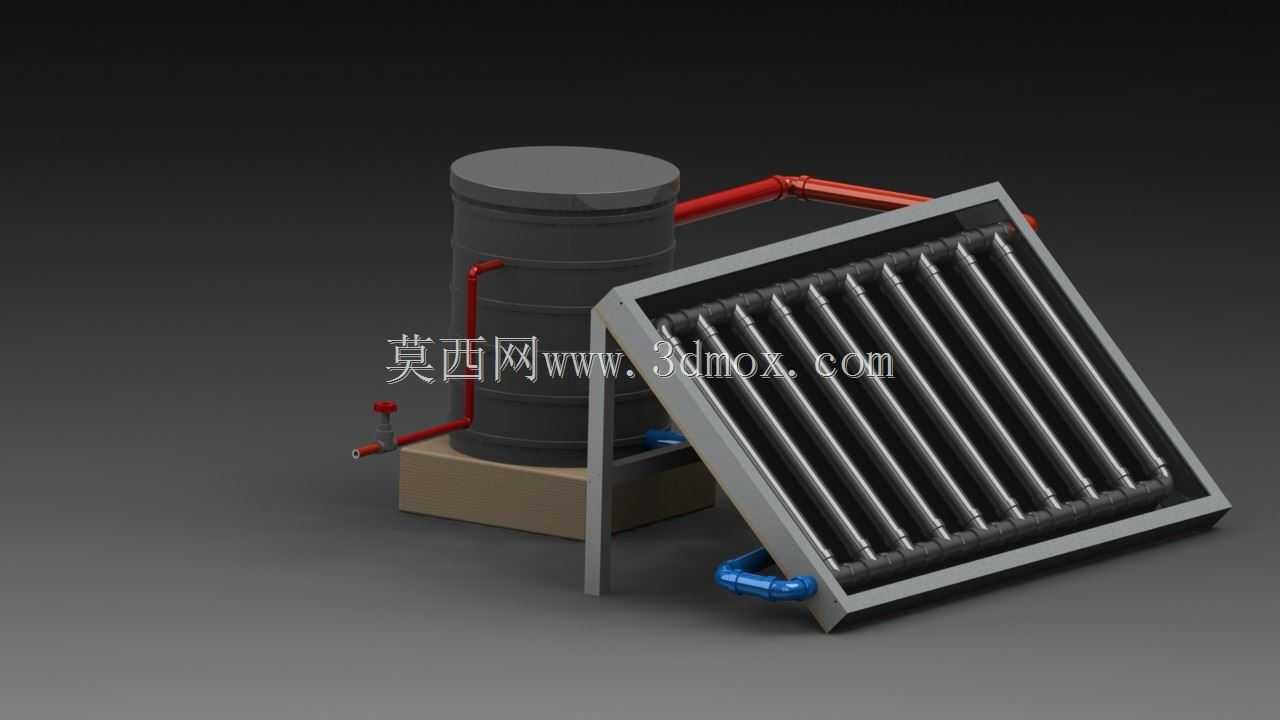

这款DIY太阳能热水装置主要面向家庭日常热水供应场景，可适配自建房、小型民宿、城郊独栋住宅的独立热水需求，也可作为燃气热水器、电热水器的前置预热单元，降低常规能源消耗，减少家庭热水使用的开支。装置整体由立式储水罐体、倾斜式真空集热阵列、连接管路、支撑底座四个核心部分构成，储水罐体采用立式圆柱结构，底部设置方形承重底座，可直接放置在平整的屋面、露台地面，无需额外搭建复杂的承重支架，安装边界适配多数民用建筑的屋面承重要求，整体占地尺寸紧凑，不会过多占用屋面可用空间。集热阵列采用倾斜式框架设计，安装角度可根据使用地区的纬度进行小幅调整，保证集热管能够最大程度接收太阳直射辐射，提升光热转换效率。集热管平行排布在金属框架内，框架底部设置支撑脚，可直接与屋面固定，抗风性能满足日常户外使用需求。管路部分采用红、蓝两色区分冷热水流向，红色管路连接储水罐上部与集热阵列出水口，利用热水密度低的自然特性实现热虹吸循环，无需额外配置循环水泵即可完成集热端到储水端的热量传递；蓝色管路连接集热阵列下部进水端与储水罐底部冷水区，形成完整的自然循环回路，同时罐体下部预留外接管路接口，可直接连通家用燃气加热设备，在连续阴雨、光照不足的天气下，可切换至燃气补热模式，保证热水供应的稳定性。设计过程中充分考虑DIY制作的可行性，所有连接配件均采用市面常见的标准管材与接头，储水罐外部可做保温涂装处理，减少储热过程中的热量散失，框架部分采用常规金属型材制作，切割、焊接难度低，适合手工爱好者自行组装制作。装置整体结构简洁，无复杂的电控部件，日常维护仅需定期清理集热管表面浮尘、检查管路接口密封性即可，运行过程无额外能耗，可满足家庭日常洗漱、餐厨用热水的基本需求，同时可根据家庭实际用水量调整储水罐容积与集热管数量，灵活适配不同规模的家庭使用需求。
