Phillips38型明装滑动插销门闩结构

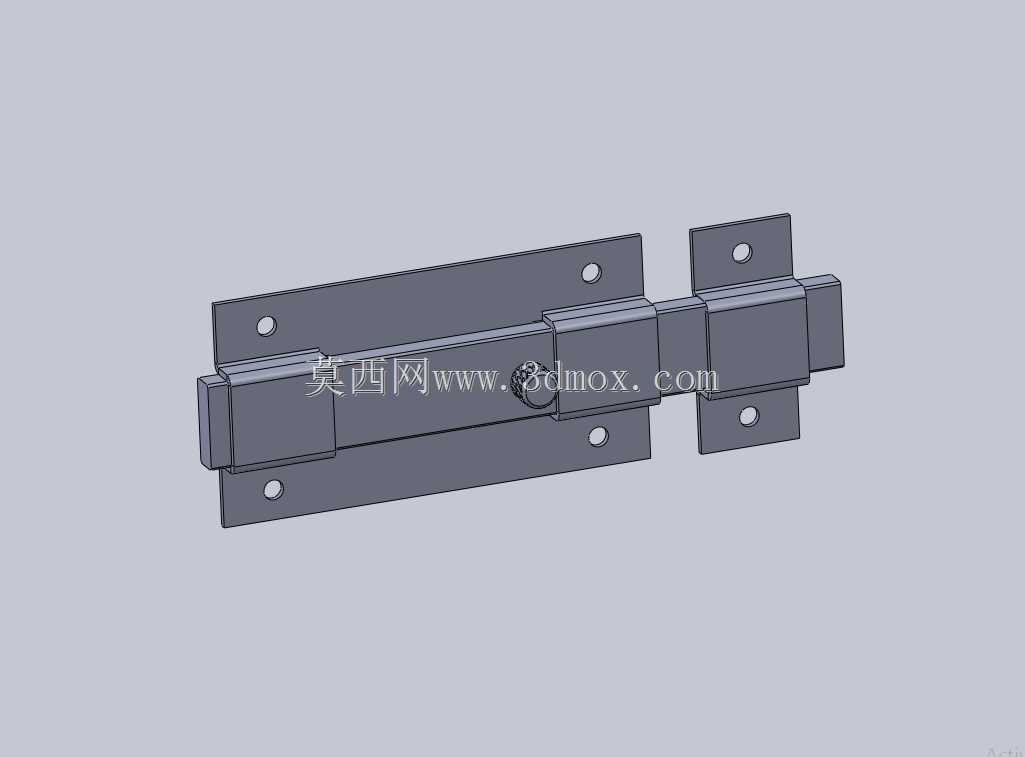

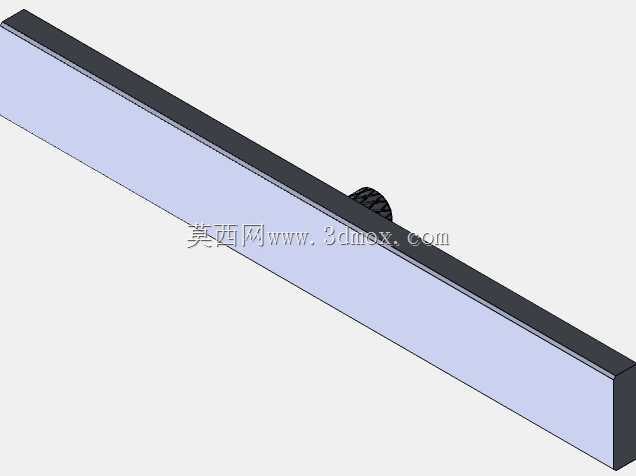

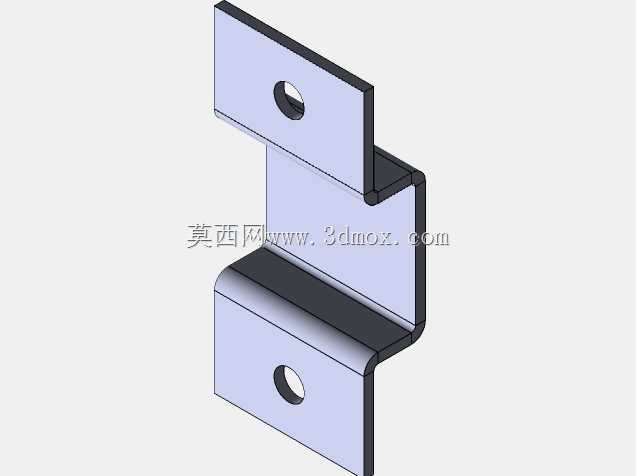

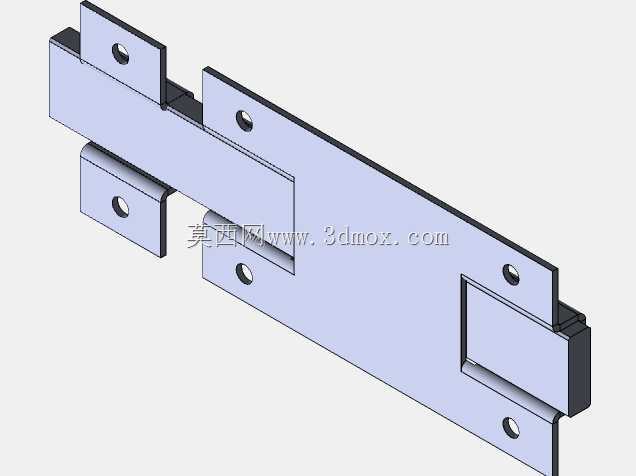

　　这款明装滑动闩锁采用直板叠层结构，主体由长底板、滑动锁舌、导向座与端部挡块构成，所有板件通过冲压与折弯成型，适合在柜门、设备检修门、仓储隔断、车间防护栏等需要简易可靠闭合的场景使用。锁舌沿底板长度方向直线滑移，两侧导向座约束其上下与左右窜动，操作时横向推动中部拨块即可完成伸出与收回，锁舌完全伸出后可穿入门框配套扣座，形成明确的机械限位。

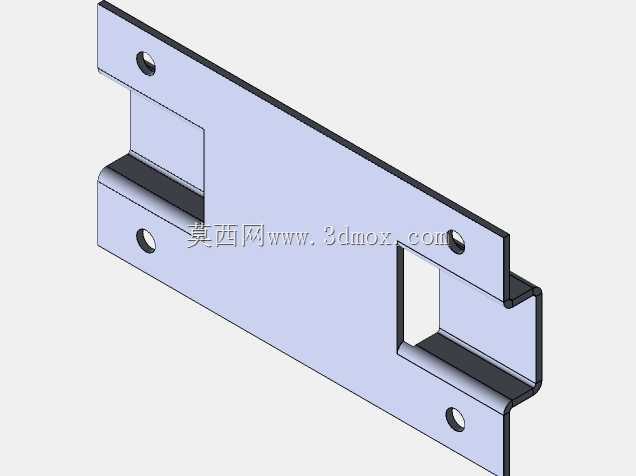

　　从安装边界看，长底板上预留四个沉孔，孔位沿长度方向对称分布，可直接用螺钉固定在门板或框架表面，不需要在门扇内部开槽，因此对门板厚度适应性较强，也便于后期更换与维护。端部两块立式安装耳用于与门框侧扣座配合，安装时需保证底板平面与门扇表面贴合，锁舌运动方向与门扇开合方向垂直；若门框存在焊接变形或板面不平，应先校正基准面，避免锁舌在伸缩过程中出现卡滞。

　　设计思路上，该结构优先保证刚性与操作直接性。底板承担主要安装载荷，宽度覆盖锁舌全行程，两侧导向座之间留有足够支撑跨距，使锁舌在受侧向冲击时不易弯曲。中部拨块位置靠近人手自然操作高度，推动行程短，锁舌伸出到位后由端部挡块限位，回退时由另一侧挡块限制脱出，整个运动链没有复杂弹性件，故障点少。板件边缘做了折边或倒角处理，既提高薄板件的抗弯截面模量，也减少装配与使用中的划手风险。

　　在三维建模时，可先按底板外轮廓建立基础钣金面，再以锁舌中心线为基准布置导向座与安装孔，保证四个固定孔与导向孔同轴度。滑动配合处应根据实际加工工艺预留合理间隙：冲压件表面粗糙度与折弯回弹会影响锁舌滑行手感，间隙过小容易在涂装后卡死，间隙过大则会出现旷量。模型中还需核对锁舌完全伸出与完全收回两极限位置，确认拨块行程、导向座长度以及端部挡块之间不发生干涉。对于设备防护门应用，还可在锁舌伸出端增加挂孔，配合挂锁实现锁定管理；在频繁启闭的场合，则应关注螺钉连接面的防松，可采用弹垫或螺纹胶提升长期可靠性。
