环形抱合式圆杆轴锁止机构设计

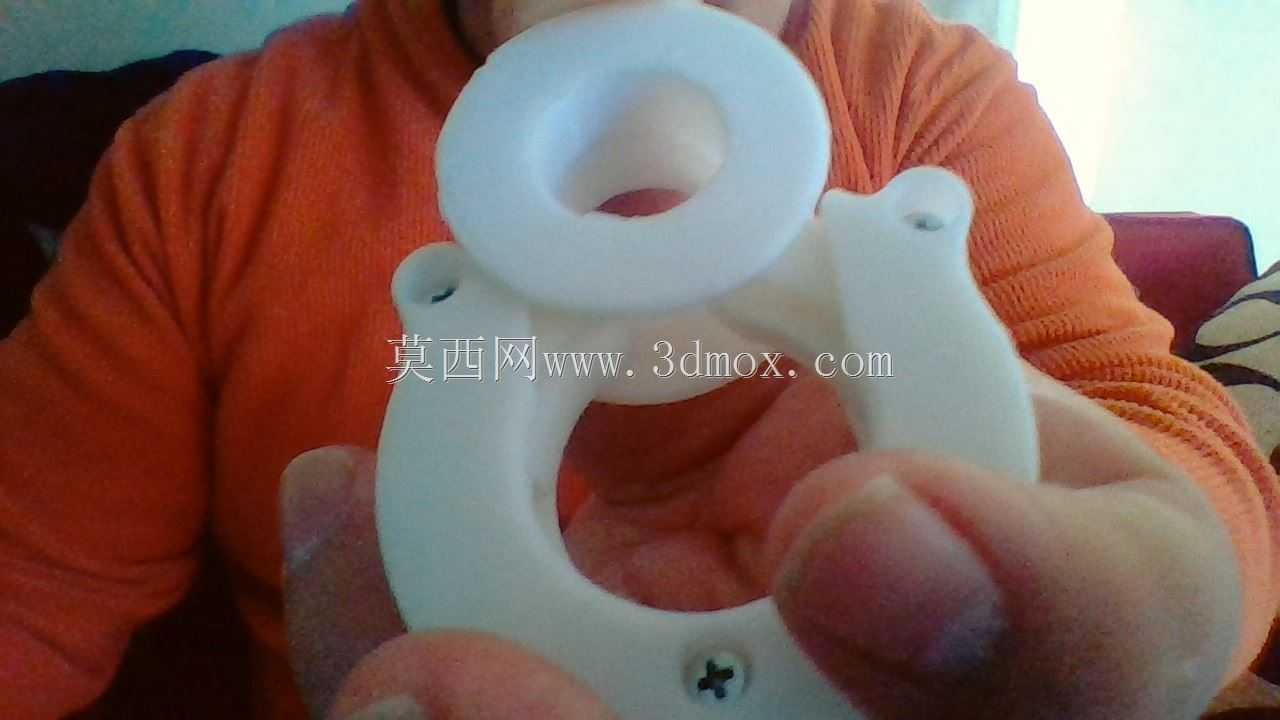

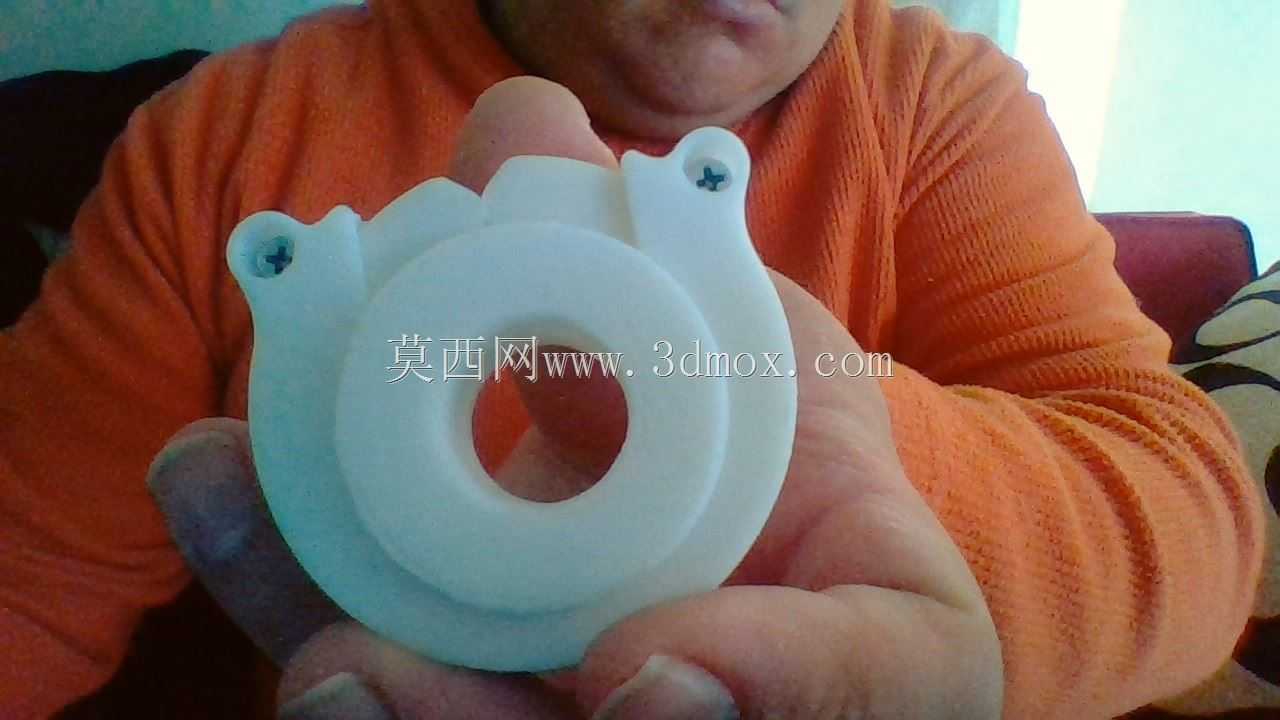

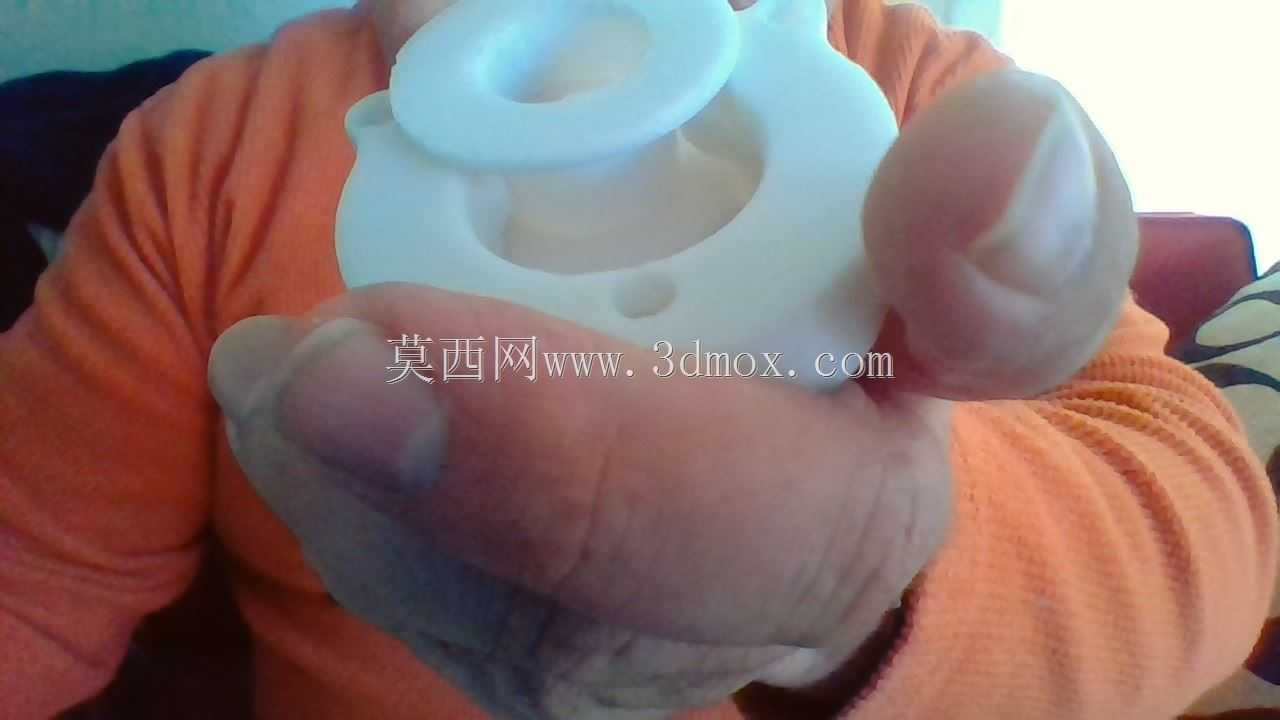

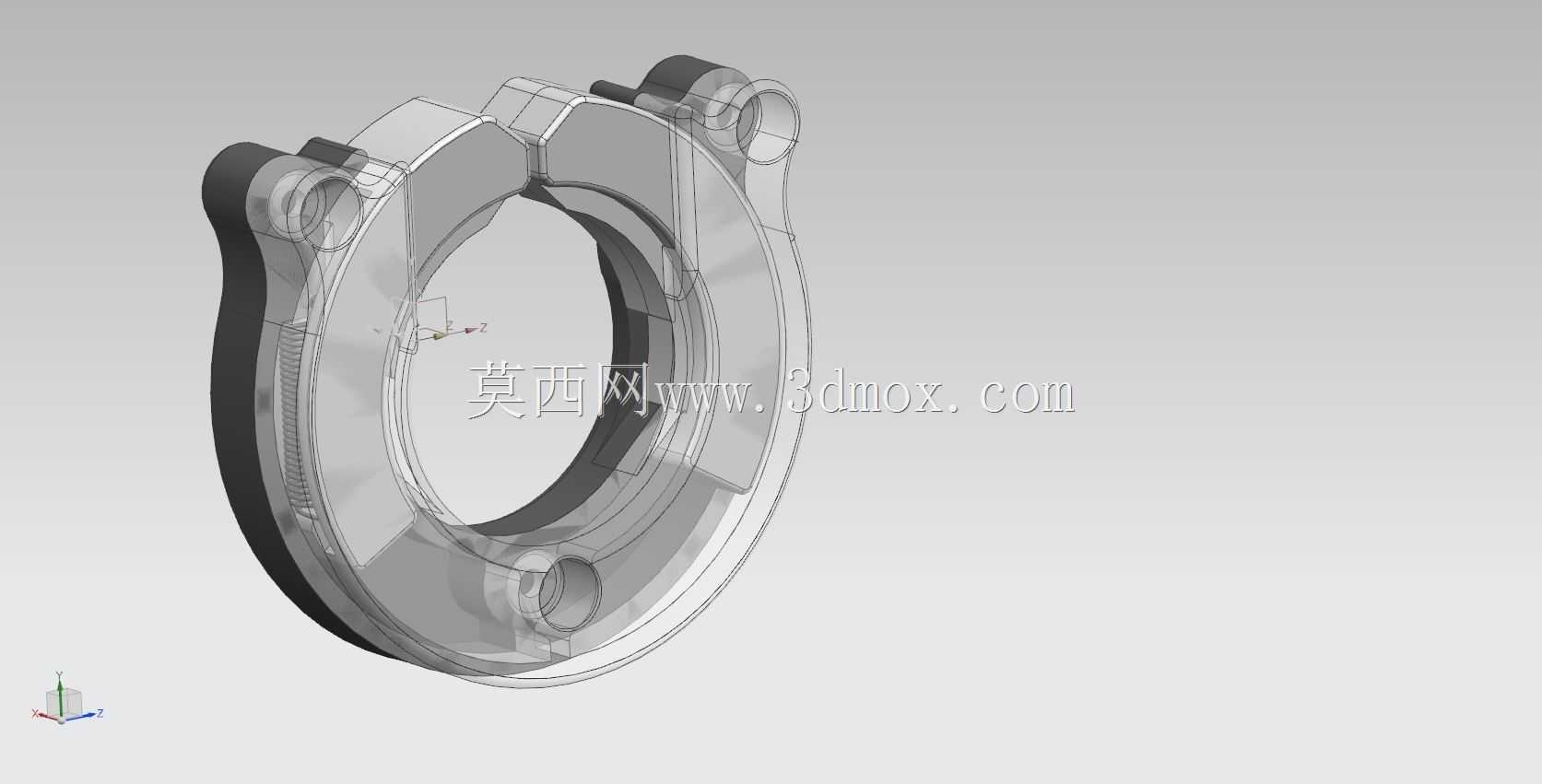

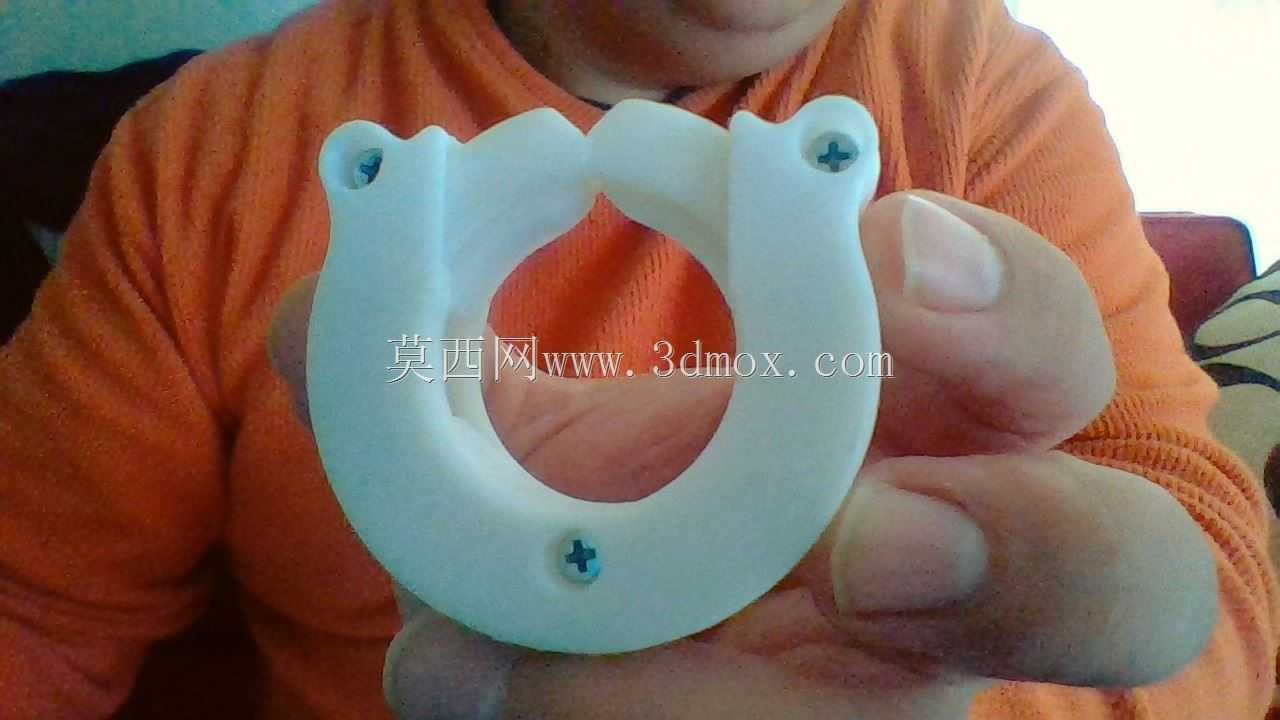

　　在自动化输送线、工装夹具定位、旋转工位限位、可调节支撑杆固定这类场景里，传统的顶丝锁紧、抱箍夹紧往往存在锁紧力不均、轴面易压损、频繁操作后锁紧失效的问题，这款环形锁止机构正是针对这类痛点做的结构优化。从结构上看，它采用分体式弧形锁块配合环形基座的布局，两个对称布置的弧形锁片内嵌在基座的环形槽内，锁片内侧做了微纹理处理，和圆杆或者轴类件接触时能增大静摩擦力，避免锁止后出现轴件滑移的情况。基座外侧预留了两个带安装孔的凸耳，安装时可以直接通过螺栓把整个锁体固定在设备机架或者安装板上，不需要额外做复杂的适配工装，安装孔的位置公差控制在±0.1mm范围内，能适配常规的安装面板开孔需求。

　　设计之初最先考虑的是操作便捷性，这款锁的解锁和锁止动作不需要额外工具，通过内置的弹簧复位结构，操作时扳动解锁拨件，两个弧形锁块会同步向内收缩或者向外张开？不对，实际是锁止状态下弹簧推动锁块抱紧轴面，解锁时克服弹簧力让锁块松开，整个动作行程控制在8mm以内，单手就能完成操作，在需要频繁调整轴件位置、更换工位的场景里，能大幅减少操作辅助时间。和传统的开口抱箍锁相比，它的环形闭合结构受力更均匀，锁止时整个圆周方向有超过70%的接触面和轴件贴合，不会出现局部应力集中压伤轴表面的情况，对于表面精度要求高的镀铬导杆、光轴来说，能有效避免锁止位置出现压痕、点蚀的问题。

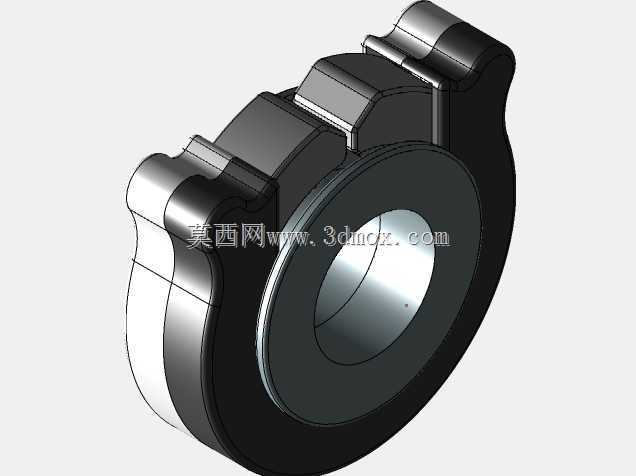

　　从安装边界来看，整个锁体的环形内孔是适配标准直径圆杆设计的，基座的外轮廓做了圆角过渡，没有尖锐的突出结构，在狭小的设备安装空间里也能布置，不会和周边的管线、其他结构件产生干涉。锁体的厚度方向尺寸控制得比较紧凑，不需要在轴向上预留太大的安装空间，对于安装空间受限的小型自动化设备、便携工装来说适配性更好。在功能特性上，它的锁止力可以通过调整内置弹簧的预压缩量来适配不同的负载需求，常规配置下能承受轴向最大500N的静载荷，满足大多数工装定位、支撑杆调节的锁紧需求，如果需要更大的锁止力，只需要更换对应刚度的复位弹簧即可，不需要改动整体的基座结构，通用性很强。

　　实际应用中，这类锁止机构可以用在可调节高度的工作台支撑杆锁紧、流水线挡料机构的位置固定、检测设备的探头支架位置锁定、医疗设备的可调支撑臂锁止等多个场景，相比传统的锁紧结构，它的磨损件只有内侧的弧形锁片，锁片采用耐磨的改性尼龙或者铜基粉末冶金材质，长期频繁操作后只需要更换锁片就能恢复锁紧性能，维护成本很低。设计时特意把锁片和基座的配合做了快拆结构，不需要完全拆解整个锁体就能更换磨损的锁片，日常维护不需要专业工具，一线操作人员就能完成更换作业。另外，整个锁体的基座采用压铸铝合金材质，重量轻但结构强度足够，在移动设备、便携工装上使用也不会增加过多的额外负载，表面做了喷塑处理，在一般的工业车间环境里有不错的防锈能力，不需要额外做表面防护处理。

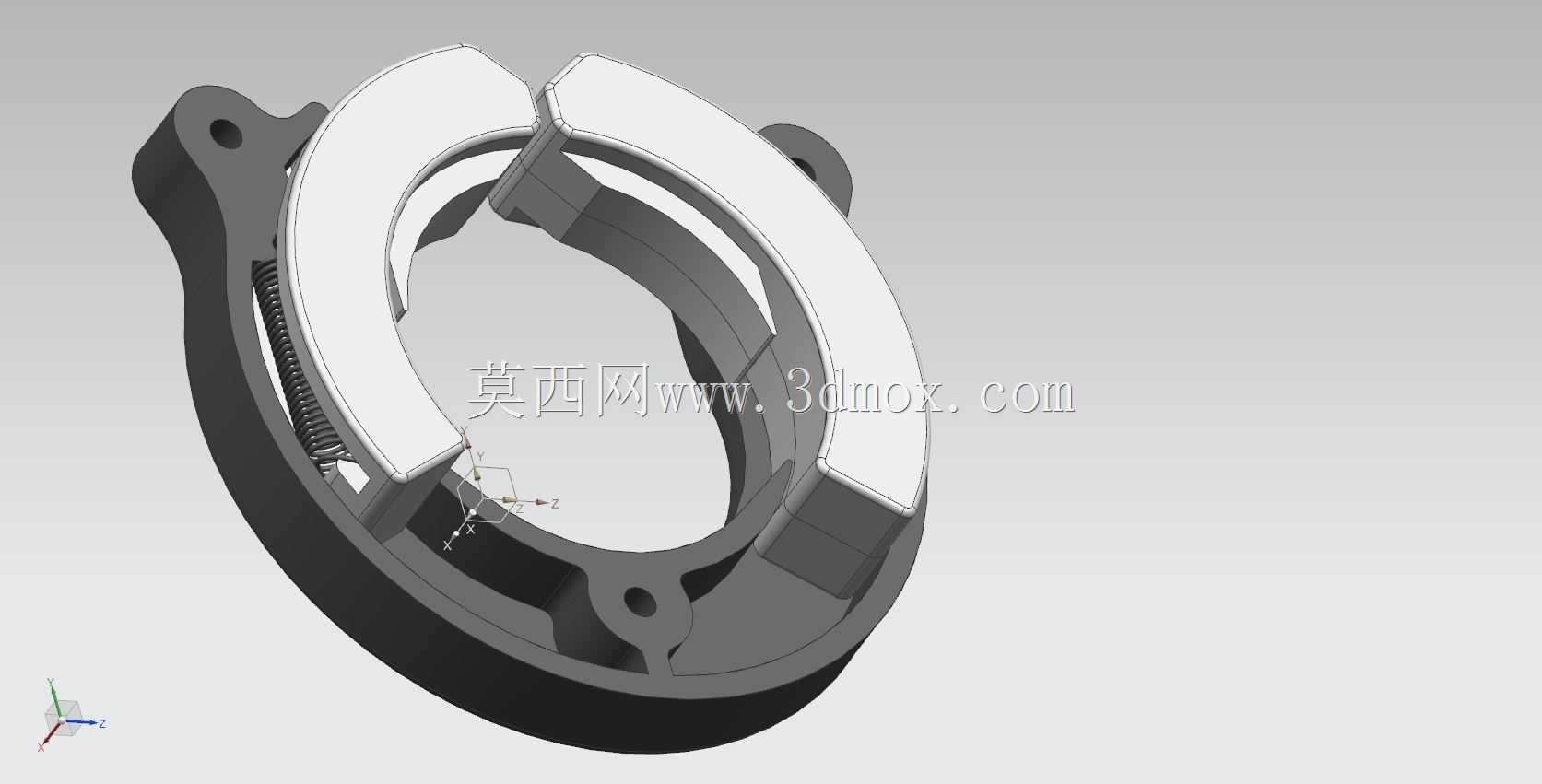

　　在结构细节上，两个锁块的同步运动是通过基座内的导向槽来保证的，解锁时不会出现单个锁块卡滞、偏斜的情况，避免了长期使用后因为锁块偏磨导致的锁紧力下降问题。基座上的解锁拨件位置做了下沉设计，不会因为设备运行过程中的意外触碰导致误解锁，提升了使用的安全性，在有振动的设备上使用时，弹簧的预紧力能保证锁块始终保持抱紧状态，不会因为设备振动出现松脱、位置偏移的问题。和径向锁紧的顶丝结构相比，它不会在轴表面留下顶丝压坑，轴件调整位置时不会因为压坑出现卡滞，轴件的表面完整度能得到很好的保护，对于需要频繁调整位置、轴件有外观要求的场景非常适配。
