车用涡轮增压涡轮叶轮精密三维设计

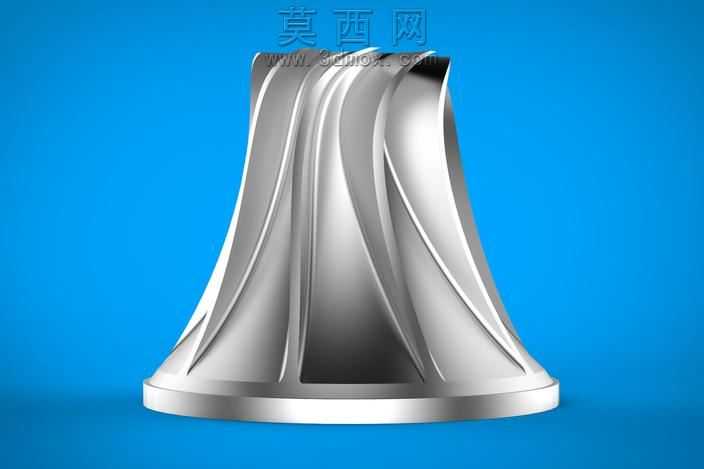

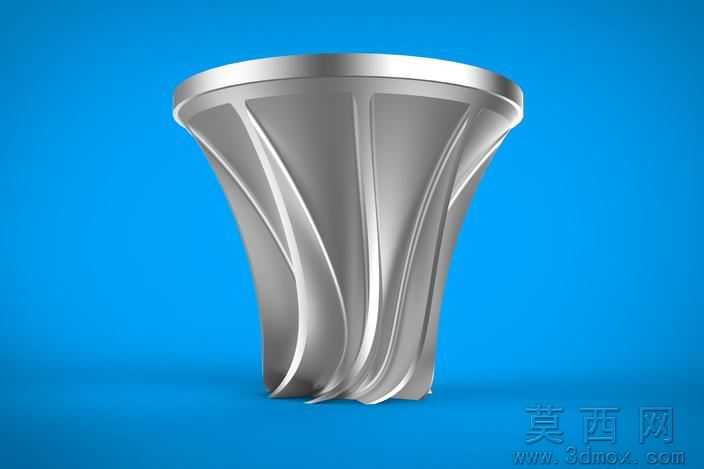

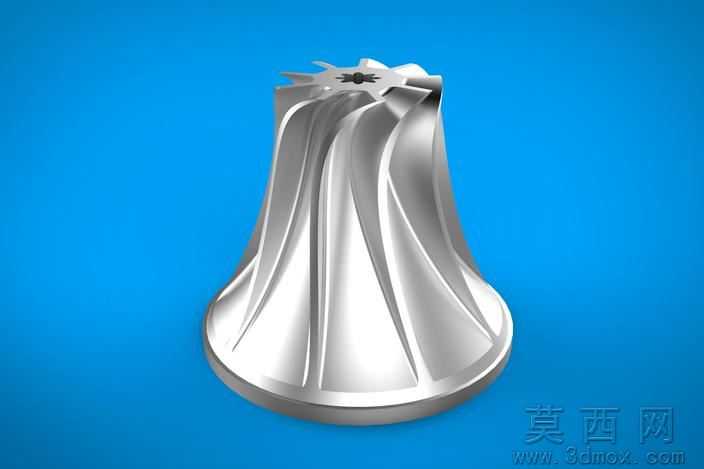

本次涡轮叶轮的三维设计，围绕车用涡轮增压部件的实际功能需求展开，全程在三维建模环境中完成全流程设计与效果呈现。建模初期先梳理涡轮叶轮的核心结构逻辑：该部件为带锥形基座的整体式叶轮，底部为平整的圆形安装基座，用于与涡轮轴实现精准定位装配，基座向上平滑过渡为锥状主体结构，主体表面均匀分布多道大曲率扭转叶片，叶片从基座边缘向上延伸并逐步收窄，曲面弧度完全匹配涡轮增压工况下的废气导流需求，确保气流能够顺着叶片曲面高效推动叶轮旋转，实现废气能量到旋转动能的转换。建模过程中优先采用曲面放样与实体合并的建模逻辑，先绘制底部安装基座的圆形截面草图，标注精准的安装定位尺寸，再根据叶片的流体力学走向绘制不同高度位置的叶片截面轮廓线，通过引导线放样生成单张叶片的曲面实体，之后通过圆周阵列命令，按照均匀的角度间隔完成所有叶片的阵列排布，再对叶片与主体锥面的衔接位置做圆角过渡处理，消除结构应力集中点，同时保证曲面的顺滑度，避免气流在衔接位置产生紊流影响增压效率。材质与渲染环节，为还原金属涡轮叶轮的真实质感，选用抛光金属材质，调整材质的反射参数与粗糙度参数，模拟高温合金加工后的金属光泽，既体现出金属部件的硬朗质感，也通过光影效果凸显叶片曲面的流畅扭转弧度；渲染时采用纯色高对比度背景，搭配柔和的定向光源，让叶片的曲面起伏、结构轮廓能够清晰呈现，直观展示叶轮的整体形态与结构细节。设计过程中充分考量部件的实际使用场景，所有叶片的扭转角度、厚度变化都经过结构合理性校验，既保证叶片在高速旋转下的结构强度，也兼顾气流通过时的导流效率，整体模型结构完整，曲面衔接顺滑无破面，能够直观呈现涡轮叶轮的结构特征，可用于相关部件的结构展示、原理讲解或者后续的工程设计参考。
