快拆式带缆槽滑动锁止结构三维设计

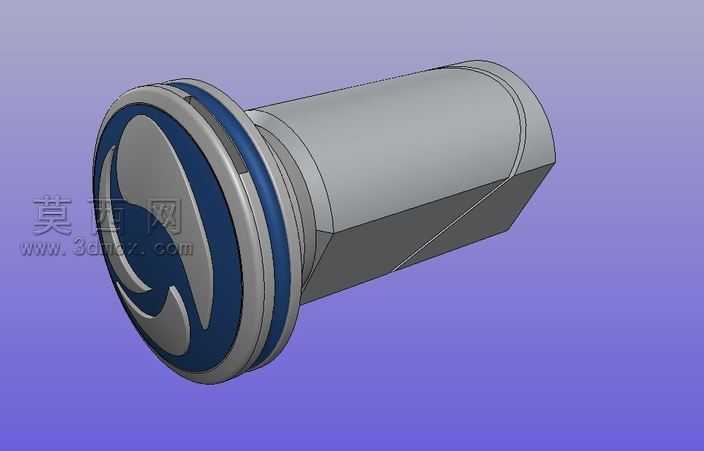

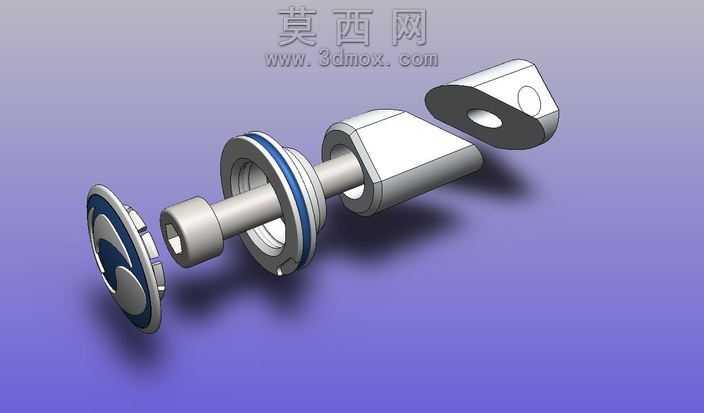

本作品采用三维参数化建模方式完成整套锁止结构的全流程设计，建模过程中严格遵循同轴类机械零件的装配公差规范，对每一处配合面都做了精准的尺寸约束，确保各零件拆分后可独立编辑、装配后无干涉错位。渲染阶段采用哑光金属材质搭配蓝色密封胶圈材质，通过柔和的环境打光突出零件的金属质感与胶圈的弹性材质特征，爆炸视图的排布逻辑清晰展现了整套结构的装配顺序，从端盖、密封环、锁芯轴到锁体基座的层级关系一目了然。结构设计上，核心采用滑动锁止的工作原理，锁芯轴设置有快拆卡槽结构，无需额外工具即可快速移除端盖完成拆装维护，轴体预留了充足的走线空间，在锁体工作行程内可容纳电缆随动穿行，避免缆线被结构挤压磨损；端盖与锁体的配合面设置有定位凸台，装配时可自动对位，配合双道密封胶圈实现良好的防尘密封效果，锁止状态下卡槽与基座的锁舌配合可提供稳定的抓地力，不会因振动出现意外松脱。设计思路围绕终端锁止场景的实用需求展开，摒弃了传统锁具结构复杂、拆装繁琐、无法兼容缆线穿行的缺陷，在保证锁止可靠性的前提下尽可能压缩整体结构体积，所有棱角处都做了圆角过渡处理，既避免应力集中提升零件结构强度，也优化了装配操作的手感，整套结构可直接适配各类需要走线的小型锁止工位，也可作为模块化组件集成到更大的机械系统中，建模过程中所有特征都保留了完整的参数化历史记录，可根据实际使用场景的尺寸需求快速调整轴径、锁止行程、缆槽宽度等核心参数，无需重新绘制草图即可快速生成适配不同工况的变体结构。
