反比例函数联动反转机械机构

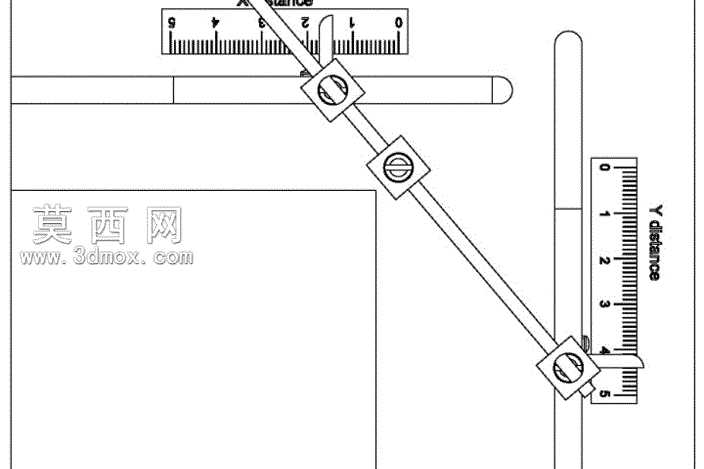

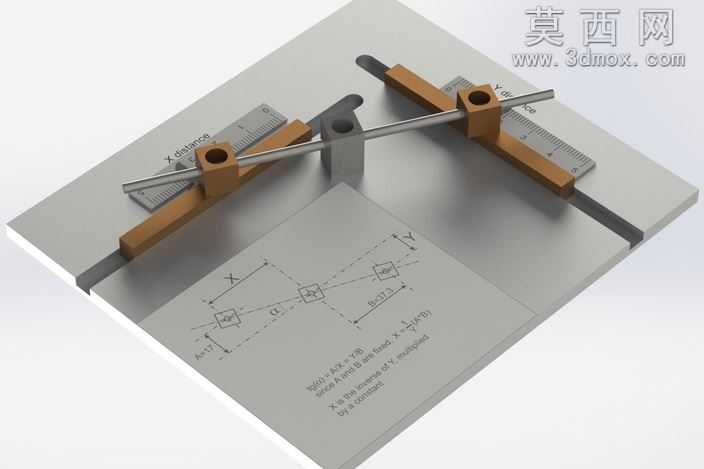

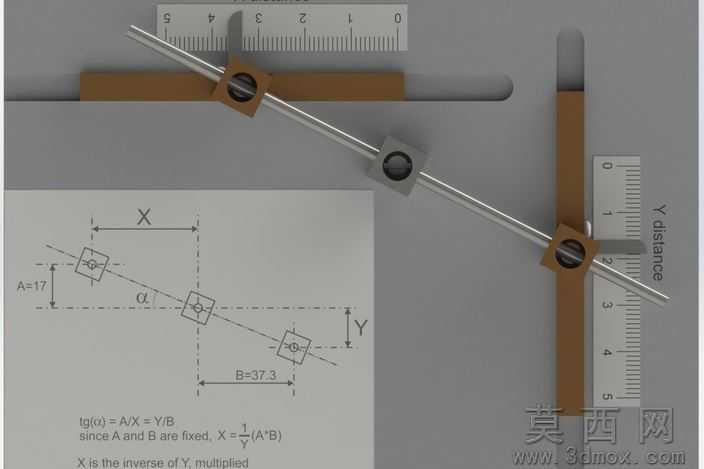

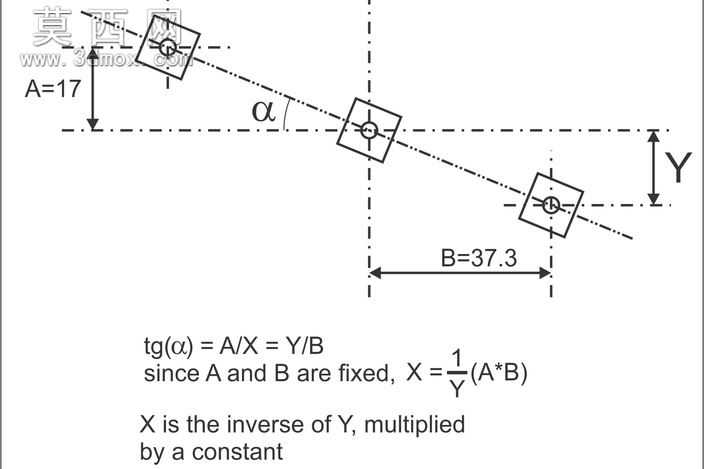

本作品为基于反比例函数数学原理设计的联动反转机械机构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械传动的配合公差要求，对滑动副、转动副的配合间隙进行了合理设定，保证机构运动过程中无卡滞、无干涉。模型渲染阶段采用哑光金属材质搭配工程塑料材质，底座部分使用拉丝不锈钢质感材质，滑块与固定座部分使用棕色硬质工程塑料材质，金属导杆使用抛光镀铬金属材质，搭配场景内的柔光打光，清晰呈现各部件的结构轮廓与材质质感，同时在底座平面添加了反比例函数X=1/Y的原理示意图纹理，直观点明机构的设计核心逻辑。结构设计上，机构以平整金属底板为安装基准，两根平行金属导杆横向固定在底板上方作为滑动导向轨道，两个带孔滑块分别套设在导杆上可沿轴向滑动，滑块下方连接有交叉布置的传动连杆，连杆的铰接点位置经过精确的数学计算，当其中一个滑块沿导杆移动X距离时，另一个滑块会对应移动1/Y的距离，精准复现反比例函数的变量对应关系，实现输入输出运动的反转联动效果。设计思路围绕数学原理的机械可视化展开，将抽象的反比例函数关系转化为可直观观察运动过程的实体机械结构，在建模初期先完成数学坐标的点位计算，确定铰接点的运动轨迹范围，再依次推导滑块尺寸、导杆跨距、连杆长度的参数，保证整个运动行程内连杆不会出现死点位置，同时在滑块上集成了刻度标识结构，可直接读取两个滑块的位移数值，方便直观验证反比例函数的数值对应关系，整体结构简洁紧凑，无冗余部件，既可以作为数学原理的教学演示教具，也可为非线性传动机构的设计提供参考思路，建模过程中对所有零件进行了独立建模与装配约束，可直接用于运动仿真分析，验证不同输入位移下的输出运动规律，各部件的连接结构均符合常规机械加工的工艺要求，可直接转化为加工图纸进行实物制作。
