掌上滚珠圆盘迷宫益智玩具结构

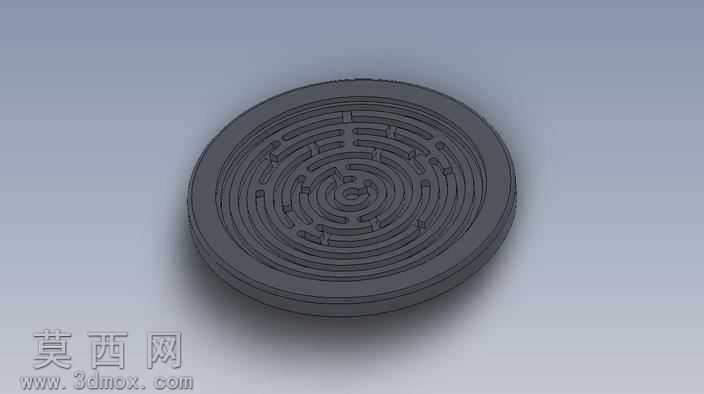

本作品为掌上滚珠圆盘迷宫的三维结构设计，采用SolidWorks软件完成全参数化建模，整体造型为扁圆形薄盘结构，建模过程中先以旋转凸台命令生成盘体的基底外轮廓，再通过螺旋线与基准面配合绘制同心圆式的迷宫路径，使用拉伸切除命令在盘体上表面加工出连续蜿蜒的迷宫沟槽，沟槽宽度统一设置为3.2mm，适配直径3mm的钢珠顺畅滚动，同时在盘体边缘设计凸起的围边结构，避免滚珠在把玩过程中从盘体边缘脱落。建模阶段对所有沟槽的转角处做了R0.5mm的圆角处理，既避免尖锐转角造成的滚珠卡滞问题，也让整体结构更符合注塑加工的工艺要求，减少后续生产环节的应力集中风险。材质渲染阶段，盘体主体采用哑光深灰色ABS工程塑料材质，通过调整材质的粗糙度、反射率参数还原普通硬质塑料的哑光质感，沟槽内部做轻微的明暗处理突出路径的立体感，盘体底部添加轻微的投影效果，让整体渲染图更具真实感，清晰展现迷宫的路径走向与盘体的层次结构。设计思路上，采用由中心向外螺旋扩散的迷宫路径布局，路径中设置多处死胡同与折返通道，提升解谜的趣味性与挑战性，盘体顶部预留透明塑料盖板的安装卡槽，可搭配透明封盖将滚珠封闭在盘体内部，无需额外配件即可实现手持倾斜盘体控制滚珠移动的游玩方式，整体结构紧凑小巧，直径控制在80mm、厚度8mm，方便单手握持把玩，既可以作为休闲解压的掌上玩具，也可作为青少年益智启蒙的解谜道具，所有结构尺寸均经过干涉检查，确保各部分结构无重叠、无错位，沟槽路径全程连通无断点，能够满足3D打印快速成型或者注塑开模的生产要求。
