阿格拉德拉管夹式快锁夹持机构

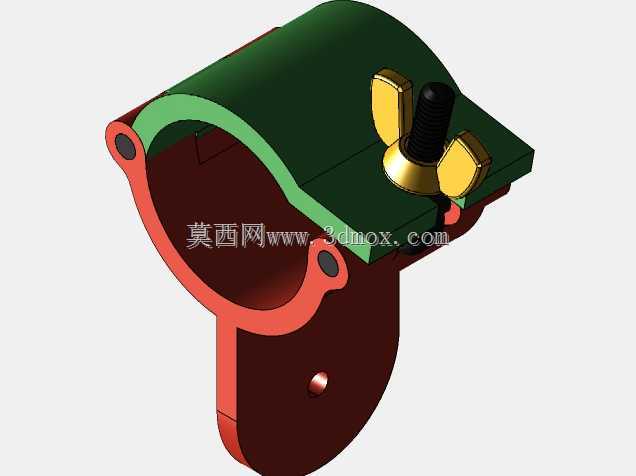

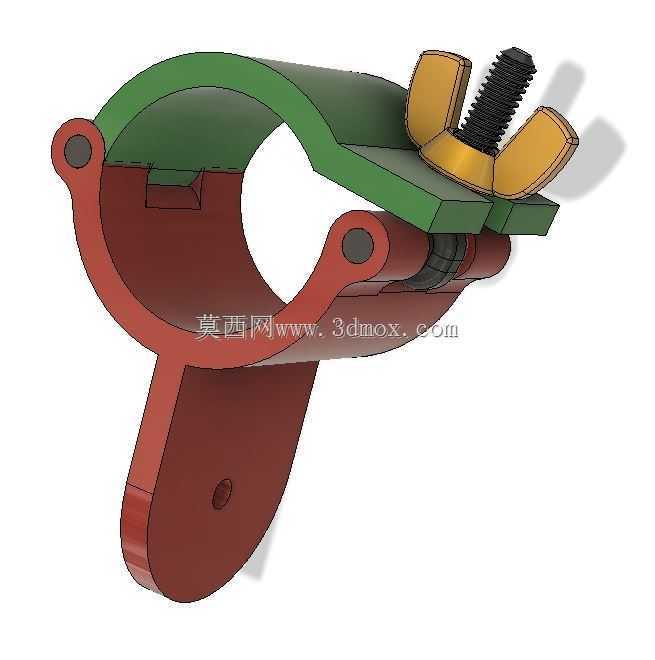

　　该夹持机构采用分体抱箍式结构，主要由下半环夹座、上半环压盖、铰接销轴、T型压紧螺栓及蝶形手柄组成，整体围绕圆管外壁的快速装夹需求展开设计。下半环夹座为承载主体，内侧加工成与被夹持管件外径匹配的圆弧面，可与管件形成较大面积的贴合接触，避免局部应力集中造成管件表面压伤；夹座一侧延伸出铰接耳座，通过销轴与上半环压盖形成转动连接，另一侧则预留开口槽，用于容纳T型螺栓的杆部，实现压盖的快速开合与锁紧。上半环压盖同样采用圆弧内面设计，与下半环共同围成完整的圆形夹持通道，两端分别设置铰接孔与锁紧开口，保证开合过程顺畅无卡滞。T型螺栓可绕铰接点转动，锁紧时卡入压盖开口槽内，配合蝶形手柄旋转即可施加轴向预紧力，无需额外工具即可完成手动操作，大幅提升现场装拆效率。

　　从实际应用场景来看，这类夹持件常用于轻型管路固定、实验台架杆件连接、工装辅具位置调节以及教学演示装置中，尤其适合需要频繁调整夹持位置、反复拆装的工况。相比传统焊接支架或螺栓固定式管卡，该结构无需在管件上打孔，也不依赖复杂的安装空间，只需将抱箍扣合在圆管指定位置，拧紧蝶形手柄即可锁定位置，拆卸时反向松开并转出T型螺栓，即可向上翻开压盖完成脱离。夹座下方延伸出带孔的安装柄，可通过销钉或螺栓与外部支架、连杆、设备基座相连，实现被夹持管件与其他结构件之间的位置固定或角度支撑。

　　设计过程中重点考虑了夹持可靠性与操作便利性之间的平衡。铰接侧采用销轴连接，使上下两部分始终保持联动，避免拆装时零件分离丢失；锁紧侧利用T型螺栓与开口槽的配合，减少螺栓旋合行程，只需较短的拧紧距离即可达到足够夹紧力。蝶形手柄增大了手部握持力矩，操作人员无需扳手即可获得适宜预紧力，同时手柄与螺栓集成设计，结构紧凑。圆弧夹持面可根据被夹管件的材质适当调整接触宽度，针对薄壁管件可通过增大包角降低面压，防止夹持变形；针对重载或振动工况，则可在圆弧面增加防滑纹路或衬垫，提升摩擦力与夹持稳定性。

　　安装边界方面，该机构需围绕被夹持圆管的轴线进行布置，开合方向需预留压盖向上翻转的空间，锁紧侧需留出手指操作蝶形手柄的旋转余量。夹座下方的安装柄孔位决定了其与外部构件的连接方式，孔中心到圆弧夹持中心的距离直接影响整体力臂与支撑刚度，设计时需根据实际载荷校核该部位的弯曲强度。整体外形沿管件径向延伸较小，适合在空间紧凑的管路排布中使用；轴向宽度则根据夹持力需求确定，过窄会导致接触面积不足，过宽则会增加不必要的重量与占用空间。建模时需重点保证上下半环的同轴度、铰接孔与销轴的配合间隙，以及锁紧开口槽与T型螺栓杆部的尺寸匹配，确保开合灵活且锁紧后无明显松动。
