九十度弯弧尾波导流结构件

　　该九十度弯弧尾波导流结构件，主要面向流体管路末端的流向转折与尾流整理场景，常见于通风排气系统、工业除尘管路末端、小型流体试验台架以及需要改变介质排出方向的设备接口位置。其核心作用是在有限安装空间内完成介质流向的九十度转向，同时通过连续顺滑的弧面降低转向过程中的局部阻力，减少出口处的紊流、涡流与异常振动，让介质在转向后仍能保持相对稳定的排出状态。

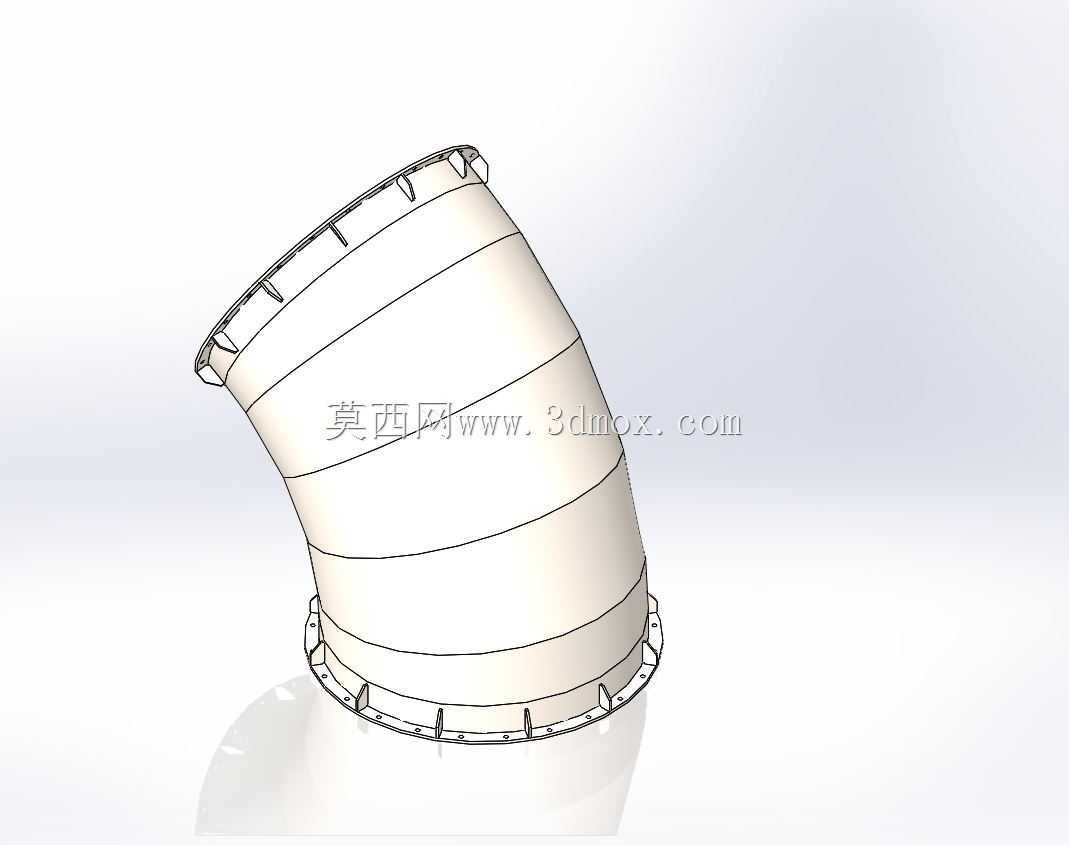

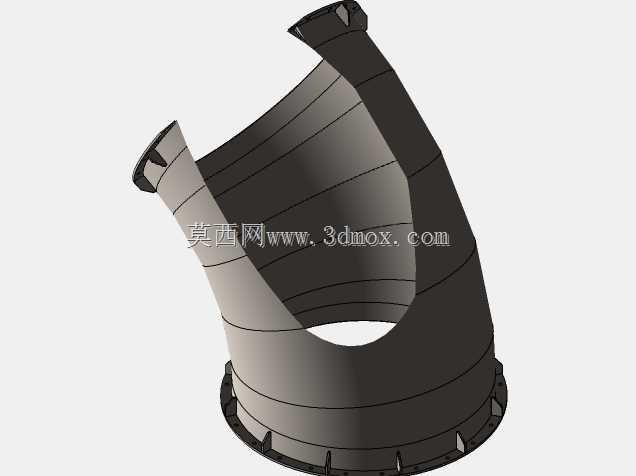

　　从结构形态看，构件整体采用大曲率弧形弯转设计，内壁与外壁均保持连续过渡，没有尖锐折角或突变截面，这种处理方式能够避免介质在转向位置形成明显的低速回流区，也能降低固体颗粒在弯角处沉积、冲刷磨损的概率。构件两端分别设置带安装孔位的法兰式连接边，孔位沿连接边周向均匀分布，可直接与对应规格的管路端口、设备壳体接口通过紧固件完成对接，安装时不需要额外焊接转接弯头，能够缩短现场装配的工序周期。

　　设计过程中优先考虑了安装边界的适配性，构件整体占用空间集中在弯转形成的扇形区域内，两端接口的中心距、连接边外径以及安装孔分布圆均按照常规管路接口的匹配逻辑设定，既可以独立作为管路弯头使用，也能够嵌入成套设备的壳体内部作为内置导流通道。连接边上的凸起定位结构在装配时可起到预定位作用，紧固件穿入前能够先卡入对应接口的定位槽，避免构件在锁紧过程中发生周向转动，保证出口朝向的安装精度。

　　针对实际运行中的受力情况，构件外壁沿弧面走向设置了多道环形加强筋，这些加强筋与主体壁面平滑衔接，既能够提升薄壁结构的整体刚性，抑制介质流动压力波动带来的壁面震颤，也不会在外侧形成突兀的凸起而影响周边部件的布局。构件底部的连接边尺寸大于上端出口，这种渐扩式的入口设计能够让进入弯段的介质流速分布更均匀，降低入口截面的局部冲击；上端出口则保持规整的圆形接口，方便对接后续的短管、防护网或消声附件。

　　在结构选型阶段，这类弧形导流件相比直角折弯弯头，在相同通流能力下的压力损失更低，尤其适合对能耗、流动稳定性有要求的系统。建模时需要重点控制弯段内壁的曲率连续性，以及两端安装孔的位置度，避免出现对接错孔、密封面贴合不严的问题。壁面厚度可根据输送介质的压力、磨蚀性进行调整，加强筋的高度与间距也可结合实际工况做参数化修改，以适配不同的载荷需求。

　　该结构的安装方向可根据现场管路走向灵活调整，连接边上的孔位采用对称分布设计，支持多角度旋转对位，不需要重新加工孔位即可适配不同的出口朝向要求。在维护层面，光滑连续的内外壁面不易积存杂物，日常清理时可直接从两端接口伸入擦拭，整体无复杂内腔或隐蔽缝隙，能够降低长期使用后的维护难度。
