小型手摇式钻孔进给工装结构设计

　　这套手摇进给钻孔工装的结构设计，核心面向小批量试制工位、维修现场以及缺乏气动动力源的野外加工作业场景，用来完成薄金属板、非金属型材的小直径孔位加工，也可作为自动化产线的手动补孔备用工装。整体结构没有采用复杂的电控或气动驱动方案，完全依靠纯机械传动实现进给与钻削动作，后期维护仅需定期清理传动螺纹与导向接触面的碎屑，加注少量润滑脂即可，对使用人员的操作门槛极低。

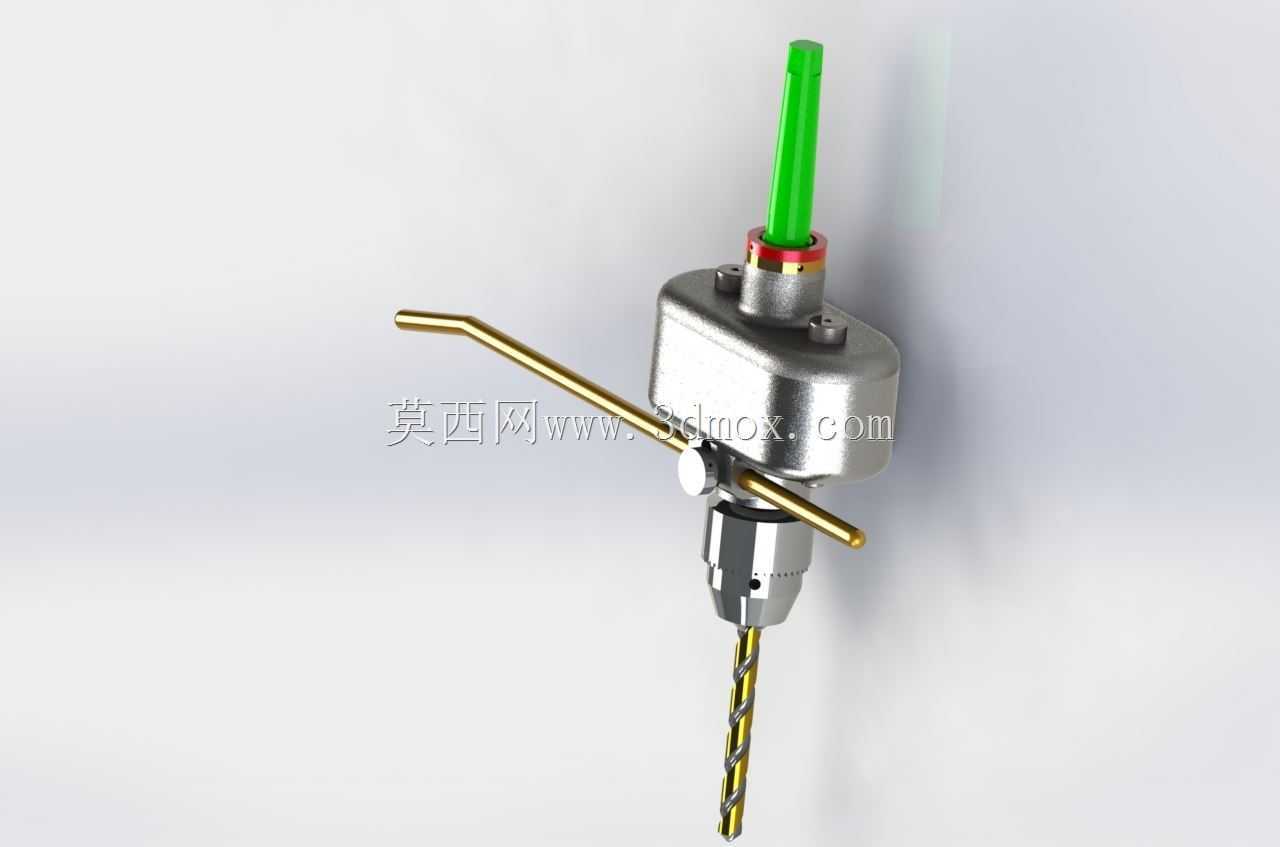

　　从实际功能拆解来看，顶部绿色杆件为握持定位端，作业时可一手握持该端稳定工装整体姿态，另一手转动横向布置的金色弯折摇柄，摇柄带动内部进给螺杆转动，将旋转动作转化为钻夹头的轴向直线进给，进给行程可通过摇柄转动圈数精准控制，避免手动直接持电钻钻孔时出现的进给量过大、钻头崩断、孔口毛刺过大等问题。下部标准钻夹头可夹持0.6-6mm直径范围的直柄麻花钻，适配绝大多数常规小尺寸钻孔作业需求，夹头锁紧结构与市面通用手电钻夹头完全通用，更换钻头无需定制专用配件。

　　设计阶段优先考虑了安装边界与适配性，工装主体的方形安装座预留了四个螺栓沉孔，可直接固定在标准铝型材工作台、木质工装板或专用钻孔支架上，安装孔位间距符合常规小型工装的安装规范，不需要对现有工作台做二次改造即可完成装配。主体外壳采用铸铝材质，在保证结构刚性、抵消钻削过程径向跳动的同时，整体重量控制在1.2kg以内，单人即可完成搬运与换位安装，不会给工作台带来额外的承重负担。

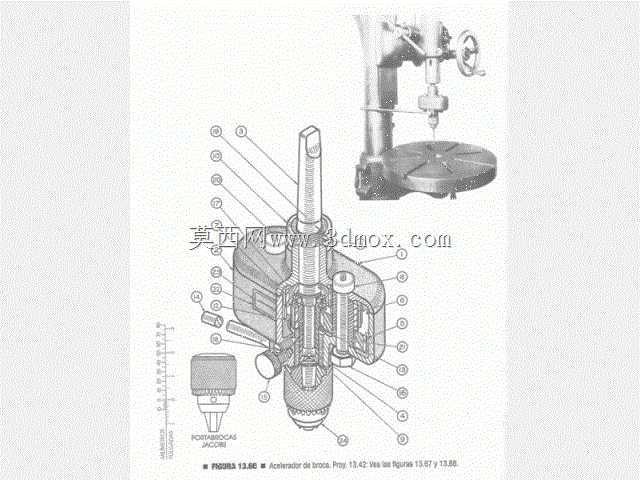

　　结构细节上，摇柄与进给螺杆的连接位置设置了径向锁紧旋钮，松开旋钮可快速抽拉调整摇柄的工作长度，在空间狭窄的作业工位可缩短摇柄避免与周边设备干涉，在需要大进给扭矩的厚板加工场景则可拉长摇柄，降低操作人员的转动施力强度。钻夹头与进给轴的连接采用标准锥面配合，长期使用出现夹头同轴度磨损后，可直接敲击拆卸更换同规格夹头，不需要更换整个工装主体。顶部定位柱与主体外壳之间设置了含油滑动轴承，摇柄转动过程中进给轴的径向跳动量可控制在0.05mm以内，加工出的孔位同轴度与垂直度远高于手持电钻直接作业的精度表现。

　　针对不同作业场景的适配，该工装既可以倒置安装在工作台下方作为向上进给的钻孔单元，也可以侧向安装完成型材侧面的水平孔加工，进给螺杆的梯形螺纹具备自锁特性，停止转动摇柄后钻夹头不会自行下坠或回弹，作业过程中可随时暂停进给测量孔深，不需要额外设置位置锁定机构。整体外露的传动部件均做了圆角倒角处理，没有尖锐凸起，操作过程中不会勾挂工作服或划伤操作人员手部，符合手动作业工装的安全设计要求。
