管道式流体监测传感装置结构设计

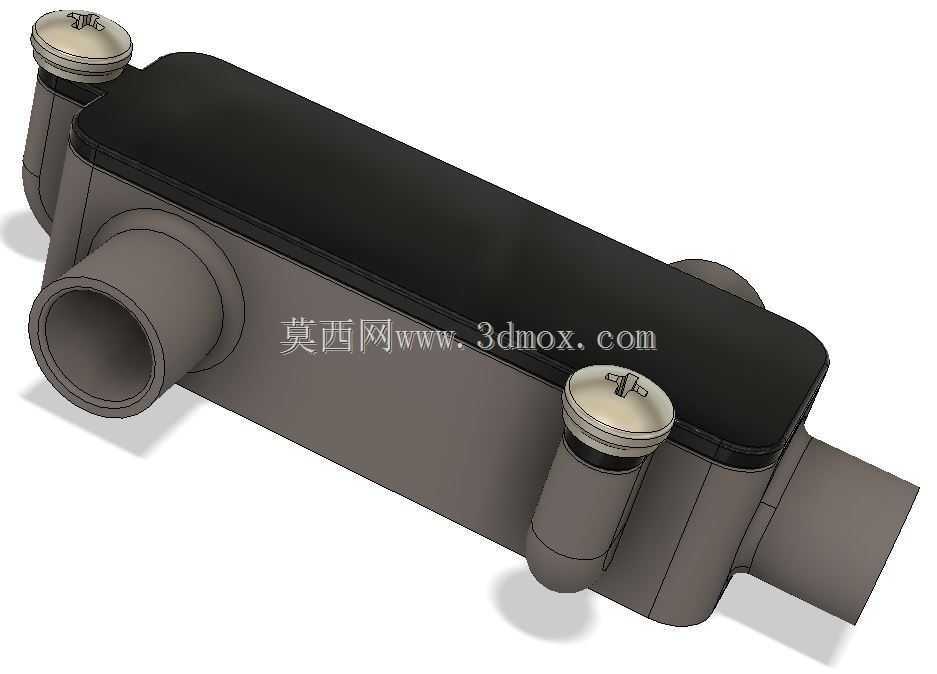

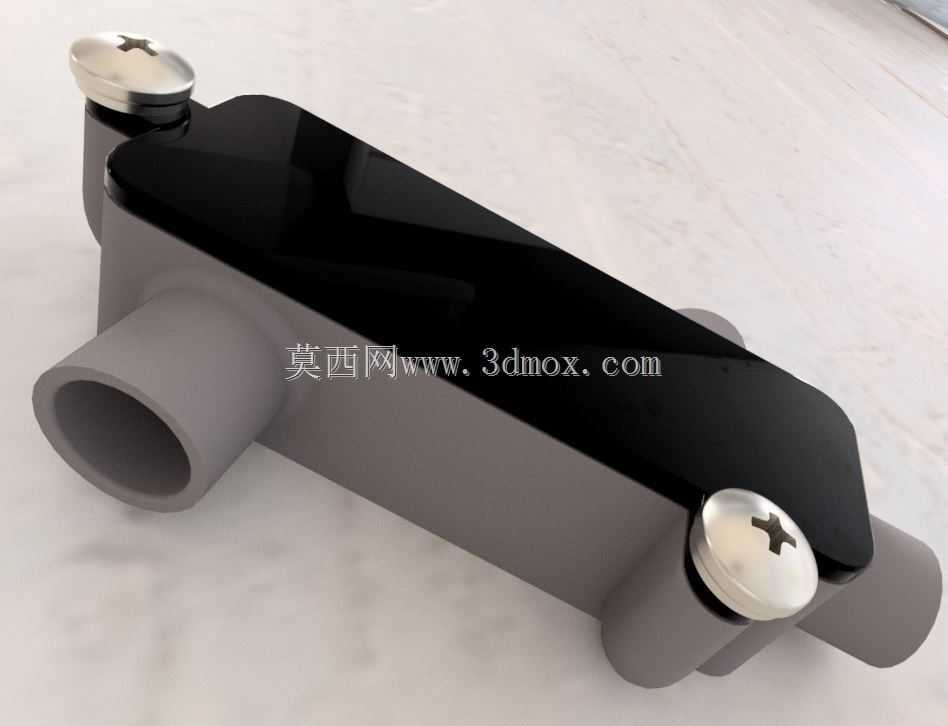

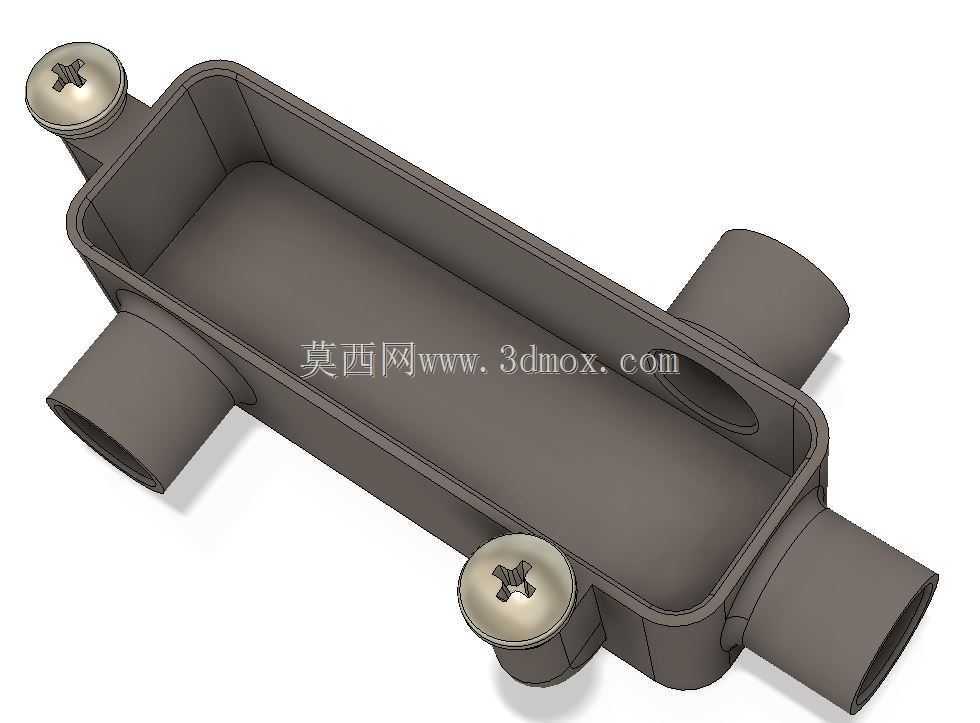

　　该模型呈现的是一种可直接串接在小口径流体管路中的在线监测传感装置，主体采用横向贯通的双接口结构，两端圆柱接口用于与软管或硬管进行插接、卡套或粘接连接，使被测介质能够从装置内部稳定流过。壳体上方设置独立的电子容纳腔，黑色盖板通过两枚十字盘头螺钉压紧固定，既保护内部电路板与敏感元件，也便于检修时快速拆装。装置整体呈低矮长条形态，安装后沿管路方向延伸，占用垂直空间较小，适合布置在设备内部走线密集、维护空间有限的位置。

　　从实际用途看，这类结构常见于小型水循环系统、冷却回路、实验台架、饮料分配设备或音频流体控制单元中，可用于感知流体通过状态、温度变化、压差趋势或流量脉冲。介质进入直通流道后，与布置在壳体内部或腔壁附近的敏感元件发生作用，电信号再由上方电子组件采集处理。将传感元件与管路接头集成在同一壳体上，能够减少外接弯头、三通和额外密封点，降低泄漏风险，同时缩短响应路径，提高检测稳定性。

　　设计上优先考虑了装配边界与管路干涉问题。两端接口保持同轴，接口外径适合标准管夹或快插接头配合；壳体中部加宽形成电子腔，为电路板、焊点和灌封层预留空间。盖板与壳体之间应设置密封垫或密封胶槽，以应对潮湿环境或可能的溅液。两枚螺钉布置在电子腔对角位置，锁紧后压力分布较均匀，可避免盖板翘曲。底部与侧面保留平直区域，既方便建模时拔模，也利于实际生产中采用机加工或注塑成型。

　　结构工程师在选型或复刻此类部件时，需要重点核对接口中心高、接管外径、总长度以及螺钉头突出高度。若安装面靠近机架，应确认壳体下方是否需要支撑座；若管路存在振动，接口根部应设置圆角过渡以降低应力集中。流道内壁应尽量减少突变台阶，避免产生涡流、气穴或杂质沉积。电子腔与流道之间的壁厚需兼顾密封强度和传感灵敏度，过厚会降低响应，过薄则可能导致渗漏或受压变形。

　　该三维造型完整表达了外轮廓、接口位置、盖板分模线和紧固件布局，可用于管路干涉检查、安装空间校核、传感器外壳改型以及小批量加工前的结构评审。对于需要在紧凑设备内实现流体状态采集的项目，这种把管路通道、电子仓和固定面整合为一体的方案具有较强的参考价值。
