集成传感模块的开放式电气控制箱

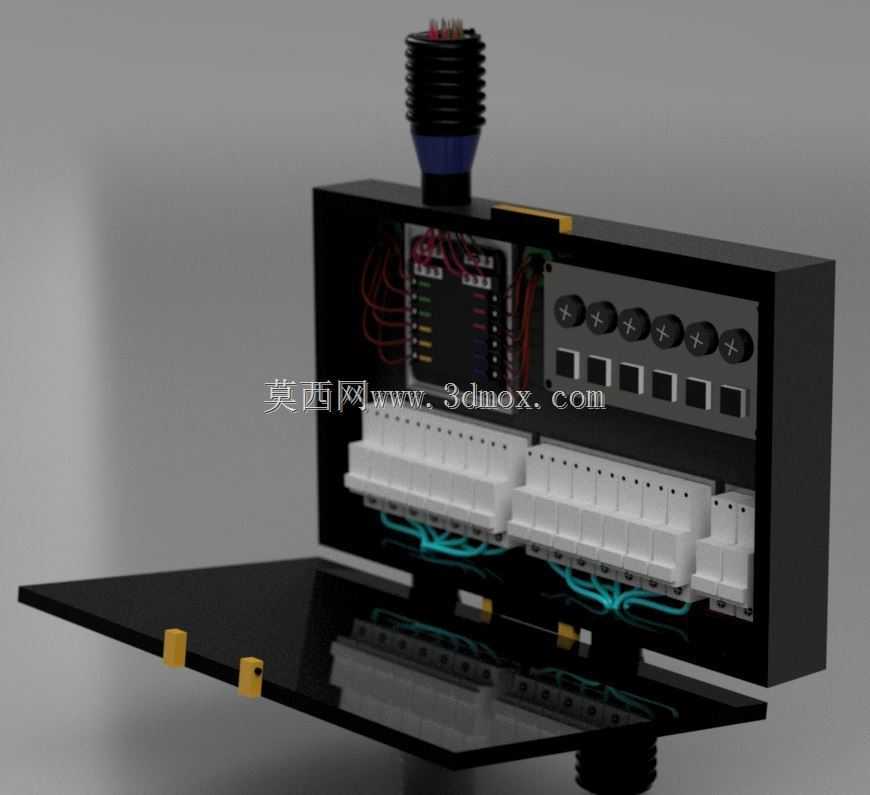

　　这套三维结构围绕小型电气控制箱体展开，适合用于设备旁挂控制、实验台信号采集、工位状态指示以及教学演示等场景。模型把箱体内部的端子排布、操作元件和顶部传感元件放在同一装配关系中表达，能够直接用于检查安装空间、走线方向和面板操作高度。

　　箱体采用开放式前盖结构，上半部分为固定安装背板，下半部分可向前翻开，便于维护时接近端子排和内部线束。背板区域预留了多排安装孔位，左侧布置控制模块，右侧集中安装圆形按钮、指示灯和方形开关，元件之间保留手指操作间隙，也给标识牌粘贴留出位置。下部两排白色端子排沿箱体宽度方向排列，端子数量较多，可同时接入电源、信号和控制回路；端子前方留有压线与检修空间，避免导线过度弯折。

　　顶部黑色柱状元件通过蓝色过渡座固定在箱体上沿，适合作为状态采集或接近检测部件使用。其安装位置高于操作面板，可减少面板元件对信号方向的遮挡，同时也方便从上方进行更换。箱体内部用红、蓝等颜色区分不同线束走向，红色线束集中在控制模块附近，蓝绿色线束沿端子排下方敷设，这种表达有利于在原理图和三维布线之间建立对应关系。

　　从安装边界看，箱体主体为矩形盒体，背部适合贴装在墙面、支架或设备立面；前盖翻开后会向前下方占用额外空间，因此在密集产线布置时需要预留开门和接线维护距离。底部黄色小件可作为支撑、定位或缓冲结构，使箱体在开盖状态下保持稳定，避免前盖直接碰撞台面。

　　建模时重点处理了电气元件的层级关系：面板元件从外侧装入并在背面露出接线端，端子排采用模块化连续拼接，控制模块与端子之间通过线槽和自由线束连接。这样的结构既能展示成品外观，也能反映实际装配顺序。对于结构设计人员而言，该模型可用于校核箱体深度、元件干涉、线束弯曲半径和维护操作空间；对于电气选型人员，则可直观看出按钮、端子、传感元件与箱体之间的配合方式。
