球磨机矿物给料输送小车结构

　　该给料小车主要用于选矿、粉磨生产线中球磨机进料段的矿物转运与定点给料，常布置在粉磨车间地坑或轨道上，承接前段破碎、筛分或储料仓排出的矿石，再沿轨道移动至球磨机进料口位置完成卸料。相比固定溜槽，移动式料车能够在多仓位、多设备或检修工况下灵活切换给料点，减少人工铲运和物料洒落，适合中、小型选矿厂连续或间歇式供料作业。

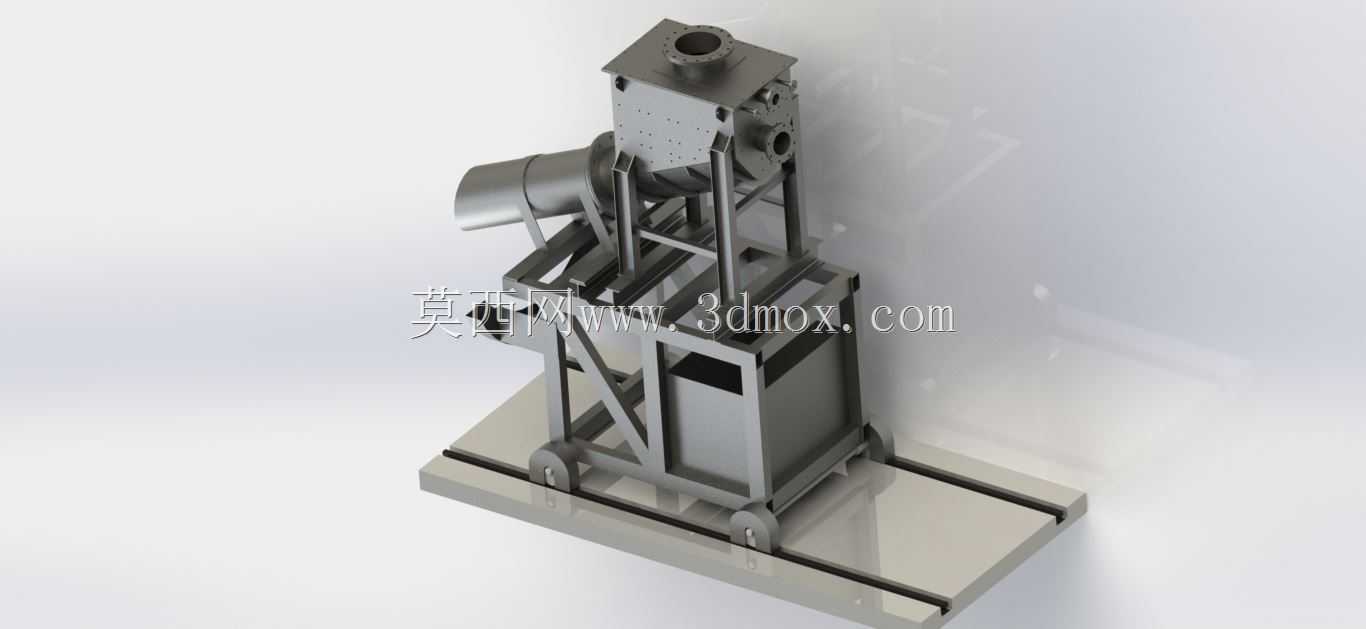

　　从结构上看，模型主体由矩形料斗、车架、行走导向结构以及端部对接筒体组成。料斗采用箱形截面，内壁形成相对封闭的容料空间，可控制矿石在推进过程中的堆积形态；外侧设置框架式加强肋，用于承受块状矿物冲击和满载时的侧壁张力。车架部分承担料斗与轮组、导向件之间的载荷传递，底部轨道约束保证小车沿固定方向往复运行，避免卸料时偏摆。端部筒体与球磨机进料区域形成对位关系，其轴线高度和外伸长度决定了物料进入磨腔时的落点，设计时需要与进料螺旋、中空轴或溜槽尺寸协同校核。

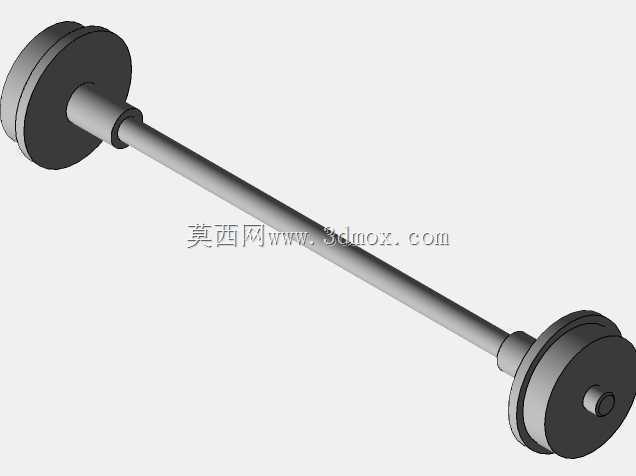

　　建模时优先保证装配关系清晰：料斗与车架之间应留有焊接或螺栓连接面，加强肋布置在受料冲击较大的侧壁和转角处；轮组、导轨与车架的相对位置需控制轨距和轮距，防止运行卡滞；端部筒体与料斗内部应保持顺滑过渡，减少矿石在交界处的积料死角。若用于实际选型，还需要结合球磨机处理量、矿石粒度、堆积密度和运行节拍确定斗容，再根据轨道标高、进料口中心高和车间检修空间确定小车总长、总宽及行程边界。

　　该模型适合用于粉磨车间布置、给料系统方案比对、非标料车结构细化以及运动干涉检查。通过三维装配可直观核对小车在轨道终端与球磨机进料罩、基础平台和检修通道之间的安全距离，也能进一步推导驱动方式、限位位置和防溢料结构，为后续详细设计提供可靠的结构参考。
