矿山采石场用Magnum重型压滤机结构设计

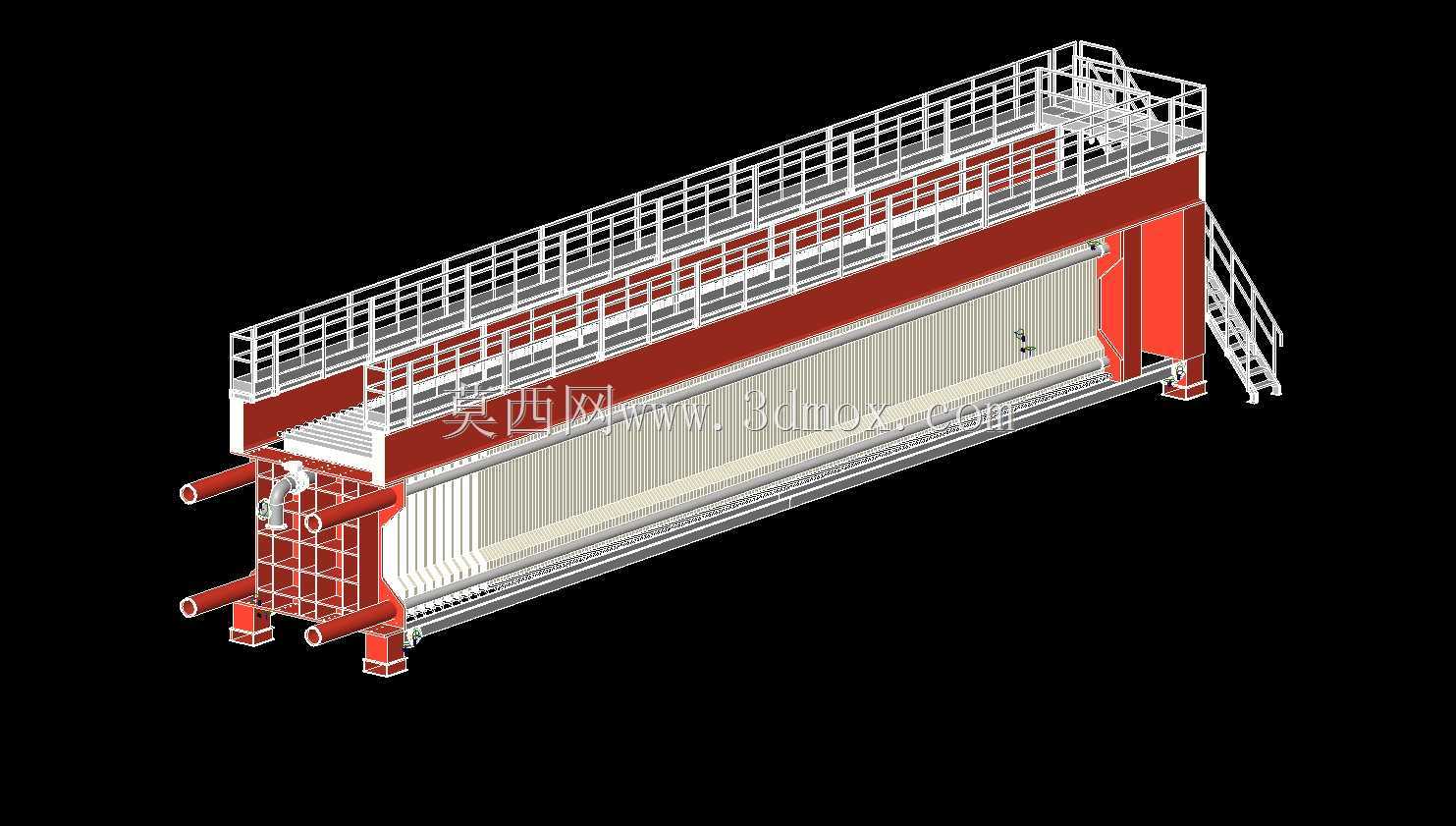

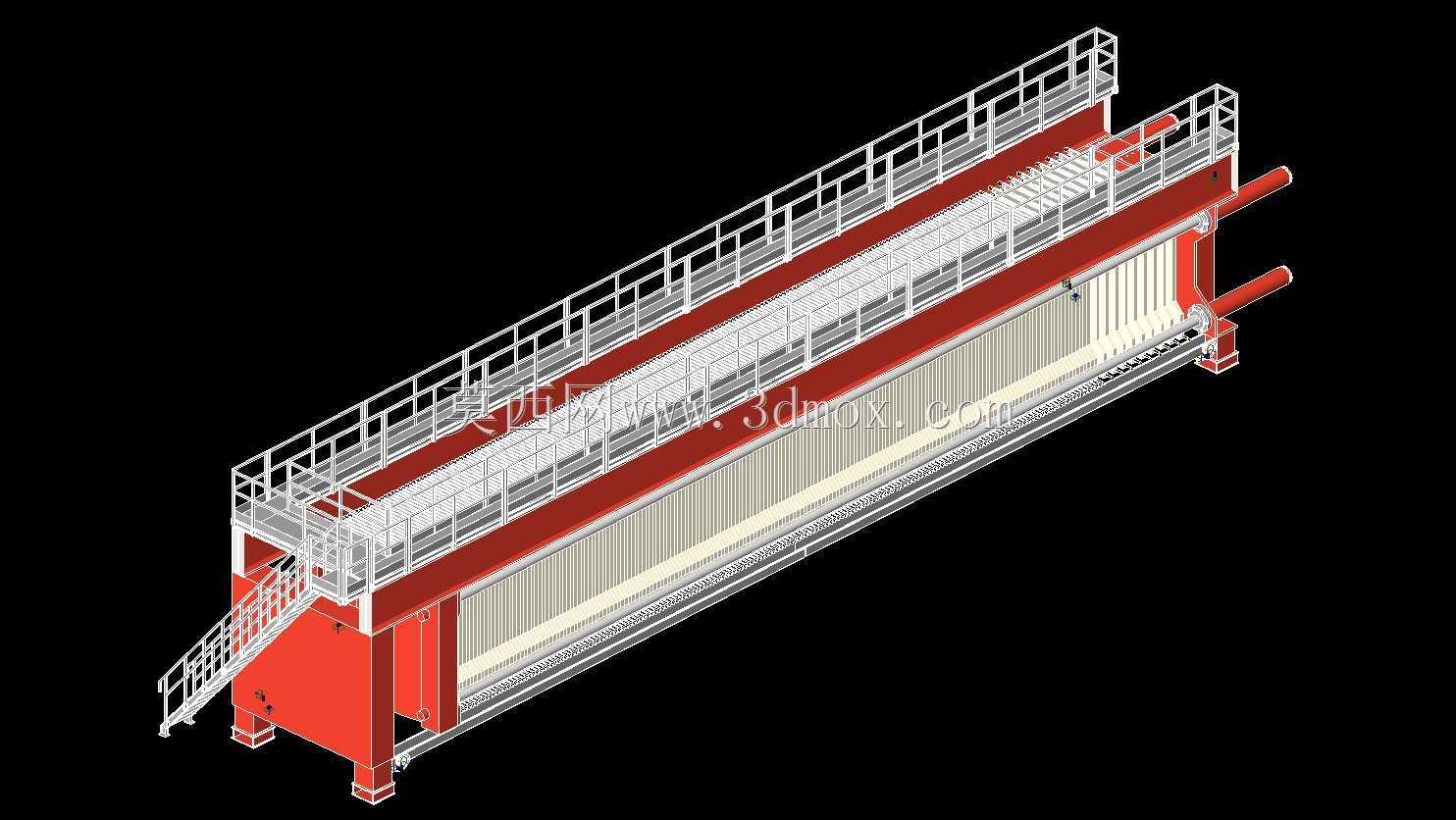

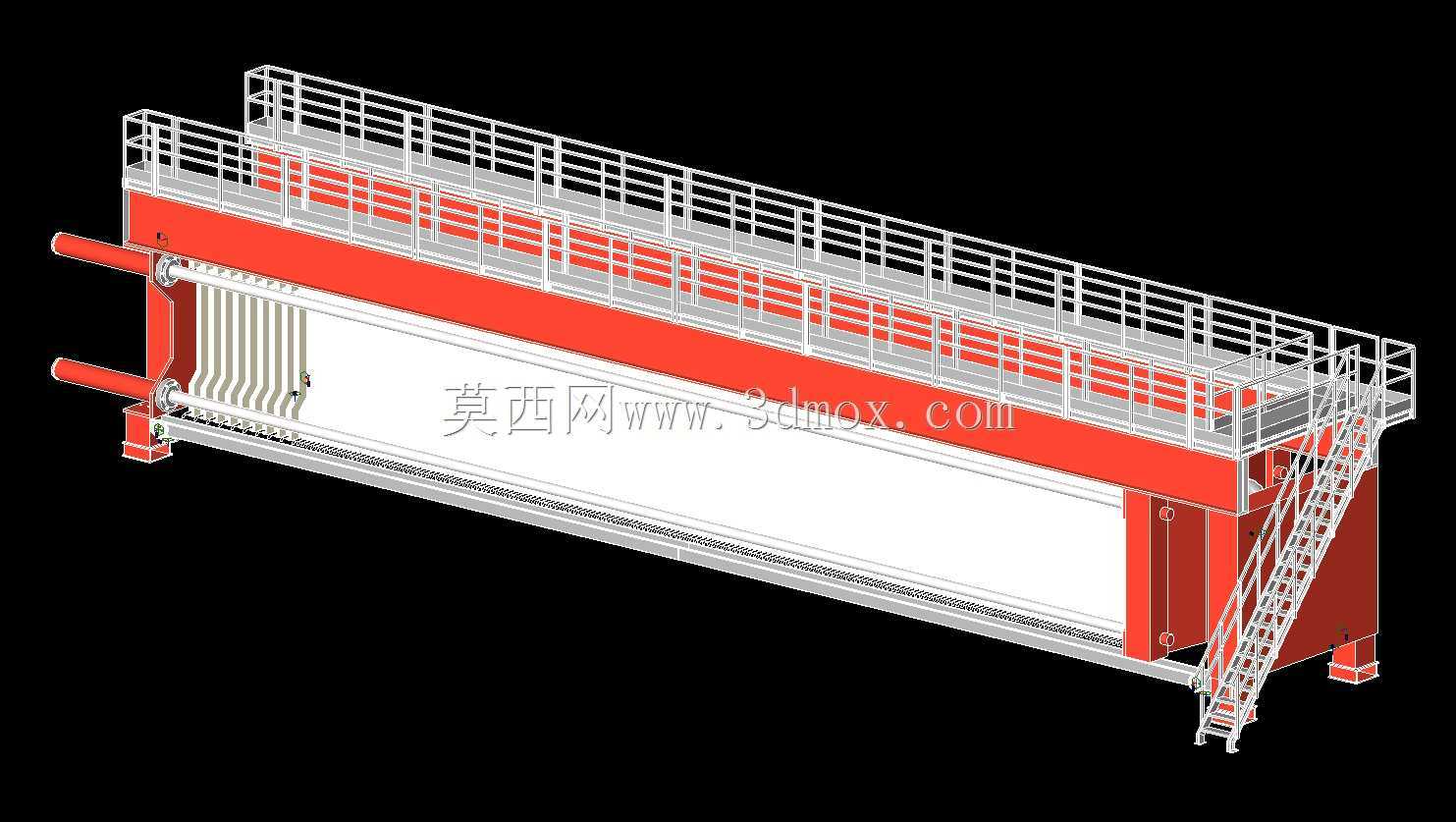

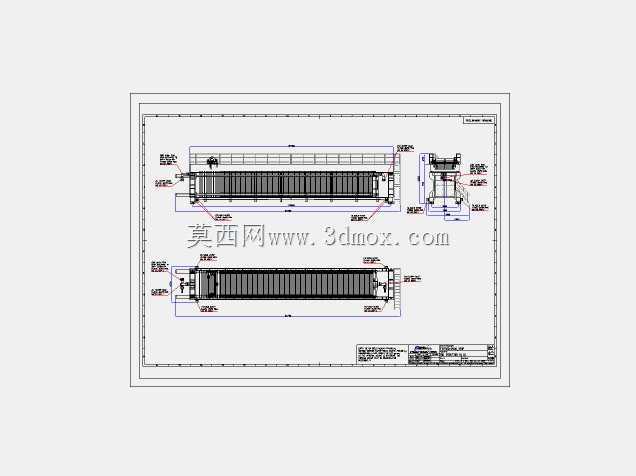

　　这款压滤机的三维建模完全围绕矿山、采石场的骨料加工工况展开，在做结构设计时首先考虑的是现场大负荷连续作业的稳定性，毕竟这类场景下物料处理量大、浆液含固率波动范围宽，设备一旦停机检修会直接打乱整条生产线的作业节奏。从安装边界来看，设备主体占地尺寸适配2500x2600的基础预留位，配套的2000x2000规格通用衔接模块可以直接对接现有砂石料生产线的出料输送段，不需要额外对厂房基础做大规模改造，侧面的爬梯与顶部检修护栏的尺寸完全符合工业现场安全规范，巡检人员可以直接到达设备顶部的滤板排布区做日常检查，不需要额外搭设临时检修平台。设备的核心功能是实现骨料清洗后浆液的固液分离，把裹挟在泥浆里的细砂、石粉截留成含水率达标滤饼，

　　分离后的清水可以直接回流到洗砂环节循环使用，大幅降低生产过程中的水资源消耗，也避免高浓度泥浆直接排放带来的环保问题。在结构设计思路上，主体承重框架采用加厚型钢做整体焊接，滤板排布区做了全密封侧挡结构，避免压榨过程中浆液喷溅到车间地面，两侧的进料管路采用大口径法兰对接，能够适配高浓度、含少量粗颗粒的矿浆输送，不会出现进料口堵塞的问题。滤板组的压紧机构做了受力均匀性优化，每一块滤板的压紧力偏差控制在工程允许范围内，避免局部压力不足导致的滤饼含水率不均、跑浆等问题。设备顶部的护栏采用格栅式设计，既满足安全防护的高度要求，也不会遮挡巡检人员观察滤板运行状态的视线，侧面的斜梯踏步做了防滑处理，哪怕现场有泥浆溅落也能保证巡检人员上下的安全性。

　　不同于普通化工领域用的轻型压滤机，这款设备的所有承重部件都做了冗余强度校核，能够承受矿山现场24小时连续作业的载荷冲击，哪怕进料浆液里偶尔混入粒径稍大的碎石颗粒，也不会对滤板、进料管路造成破坏性损伤。在做三维建模时，所有管路的走向都做了干涉检查，液压管路、进料管路、清洗管路分层排布，后期现场安装时不需要二次切割改管，设备的支脚位置预留了二次灌浆的空间，安装完成后可以通过灌浆层把设备和基础牢牢固定，避免压榨过程中设备出现位移、震动过大的问题。滤板的排布间距经过反复优化，既保证单次循环的处理量满足生产线要求，也不会让滤板拉开卸饼的行程过长，缩短单次作业循环的时间，提升整体处理效率。
