传感系统用直角转接导流壳体结构

　　该直角转接导流壳体主要面向流体管路与传感检测单元的集成安装场景，常见于小型工控气路、实验台介质取样回路、紧凑型液压检测支路以及设备内部狭小空间的管线转向布局。其核心作用是在两个正交方向的管路之间建立平滑连通通道，同时依托中部封闭腔体容纳检测元件或形成缓冲流道，避免管路直接弯折造成的流阻陡增、介质紊流及局部应力集中。

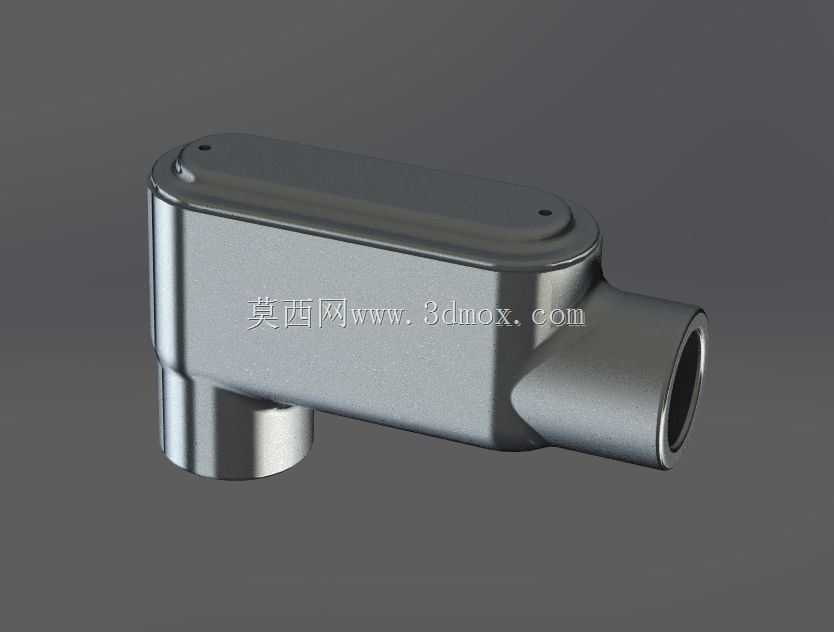

　　从结构特征看，主体采用长圆形封闭腔体，两侧伸出同轴度要求较高的圆柱形接口，接口轴线与腔体长度方向垂直，形成典型的90°转向布局。腔体上盖与本体结合面预留连续密封边界，可通过密封圈或平面密封胶实现介质防漏；接口端部保留均匀壁厚，能够适配卡套、快插或外螺纹连接方式，满足不同压力等级下的装拆需求。

　　建模时先以中部腔体为基础建立长圆形拉伸实体，再分别构建两侧正交接口并进行布尔合并，重点处理接口与腔体相交处的过渡圆角。该处圆角不仅影响外观，更直接决定介质转向时的压损和壳体承压能力，因此内壁需保持连续顺滑，避免出现台阶或锐边。上盖区域的小孔用于装配紧固螺钉，孔位分布需兼顾密封压紧力均匀性，防止单侧受力导致密封面翘起。

　　安装边界方面，两侧接口的中心距、腔体总长及总高决定了其在设备内部的占用空间。布局时应预留扳手或快插接头的操作空间，尤其是接口轴向方向需留出足够装拆距离；腔体下方与相邻板面之间应保留散热与维护间隙，避免紧贴其他管线造成振动干涉。由于整体呈不对称悬臂形态，接入刚性管路时建议在靠近接口位置增加管夹支撑，以降低管路重量和振动对壳体结合面的长期影响。

　　对于含传感功能的使用场景，中部腔体可作为检测探头的安装腔，介质流经时在腔体内短暂稳压，有助于提升压力或流量信号稳定性。设计中需控制腔体容积与接口通径的比例：容积过小会削弱缓冲效果，容积过大则会增加响应滞后。壳体壁厚按常规低压流体工况选取，转角处适当加厚，以承受管路拧紧力矩和内部介质压力的复合作用。
