弧形内弯电气布线桥架结构

　　该构件属于电气布线系统中的弧形内弯弯通，主要用于厂房动力配电、设备控制柜外部走线、自动化产线线缆敷设等场景，解决直线桥架在转向或避让设备立柱时的连续布线问题。与直角弯头相比，弧形内弯能够降低线缆在弯折处的局部应力，避免电缆护套被锐边划伤，同时让多束电缆在槽内保持较平顺的弯曲半径，便于后期检修和增减线路。

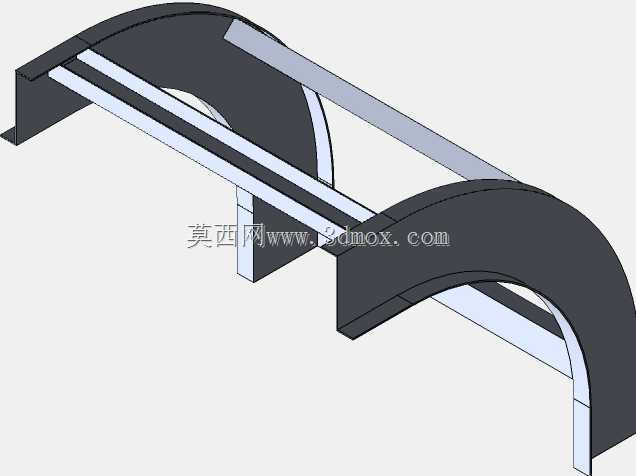

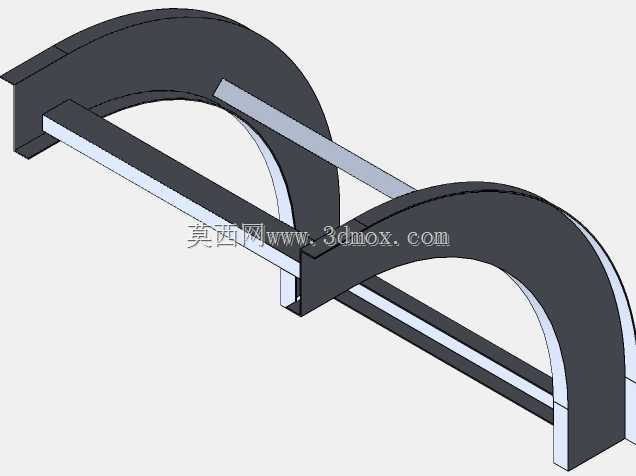

　　从结构形式看，模型呈现槽式桥架的典型特征：两侧为立边，底部承托线缆，上方可配合盖板形成封闭防护；整体沿水平方向形成内圆弧通道，端部保留与标准直段桥架对接的边界。立边高度、槽体宽度和转弯半径是选型时的关键约束，三者共同决定可容纳电缆的数量、最小允许弯曲半径以及与周边管线、设备基础的安全间距。实际安装中，端部通常通过连接板、螺栓或卡扣与相邻桥架固定，因此建模时需要保证对接端面平整、孔位或连接特征与标准段一致，避免现场装配出现错边。

　　设计思路上，这类弯通并非单纯把直板弯成圆弧，而是要兼顾线缆填充率、结构刚度和现场可制造性。侧板在弧形段需要连续成型，若采用薄板折弯或滚弯工艺，应关注折弯后立边的直线度和圆弧段的抗扭能力；底部与侧板连接处若为折边结构，可减少焊接变形并提高整体承载能力。槽内若设置加强筋或分隔结构，还能区分动力电缆与控制电缆，降低不同线路间的干扰。

　　在三维建模阶段，应先确定中心线转弯半径和槽体净宽，再沿路径拉伸或扫掠出槽体截面，随后处理端部连接面、安装孔和边缘倒角。圆弧段的展开尺寸、板厚偏移以及内外侧板长度差异需要重点核对，否则会直接影响下料和折弯。对于设备布局工程师而言，该构件的安装边界不仅包括自身投影范围，还应预留盖板开启空间、电缆弯曲余量以及与管道、风管、照明桥架的层间距离。把这些约束在模型中表达清楚，才能让布线设计在现场安装时真正落地。
