梯级式电缆桥架直段敷设支撑构件

　　该构件属于梯级式电缆桥架的直线段单元，主要用于工业厂房、配电间、设备夹层、隧道及自动化生产线沿线的电缆敷设路径，为动力电缆、控制电缆和信号线缆提供连续的架空支撑通道。与槽式封闭桥架相比，这种梯架结构两侧保留纵梁，中间按固定间距设置横档，线缆敷设后散热条件更好，也便于施工人员在安装阶段逐段整理、绑扎和后期检修。

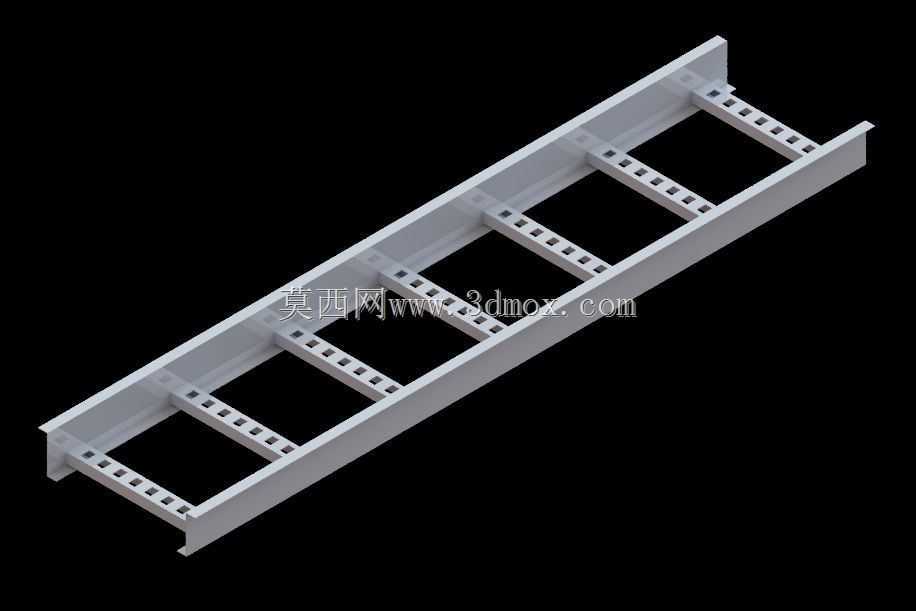

　　从结构上看，构件由两根平行侧边纵梁和多根横向撑档组成。纵梁承担桥架跨度内的主要弯曲载荷，横档则直接承托电缆，并将荷载传递至纵梁。横档表面开设连续的长圆形孔位，这些孔位可用于扎带固定、卡装线夹或安装隔板，使不同电压等级、不同功能的线缆能够分区布置，减少动力回路对弱电线缆的干扰。侧边纵梁采用折弯成型截面，在同等材料厚度下可提高截面惯性矩，降低长跨距敷设时的下挠风险。

　　设计这类桥架直段时，需要先明确敷设电缆的外径、数量、单位重量及允许支撑间距，再据此确定桥架宽度、横档间距和纵梁高度。若用于重载电缆或大跨距安装，纵梁截面应相应加高，端部连接孔位置也要与配套弯通、三通、变径段保持一致，避免现场拼接时出现错孔。模型中各横档沿长度方向均匀布置，端部与纵梁贴合，能够反映实际产品的装配关系；两侧开放结构也方便在线缆扩容时从侧面补充敷设，不必像封闭槽盒那样大量拆卸盖板。

　　安装边界方面，直线段通常通过托臂、支架或吊杆固定在墙面、立柱或顶板下方。构件端部需要预留连接接口，用于相邻桥架段之间的紧固件连接，并保证整体路径的直线度。转弯、高差变化和进出柜位置应配合相应弯通或引下件使用，避免电缆弯曲半径过小。选型时还应结合环境腐蚀条件确定表面处理方式，在普通干燥环境中可采用常规喷塑或镀锌处理，在湿热或腐蚀场所则需提高防腐等级。三维建模时应重点控制纵梁与横档的定位尺寸、连接孔间距和端部接口轮廓，使该直段能够直接并入整套桥架系统，为后续支架布置、碰撞检查和材料统计提供可靠依据。
