简易框架式投球执行机构结构设计

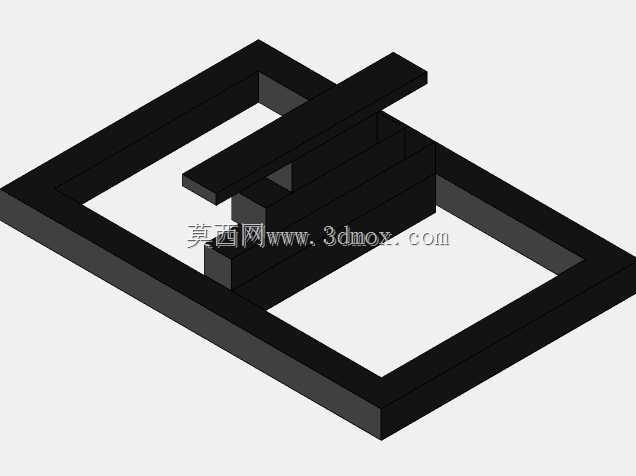

　　这套框架式投球执行构件，核心采用双层矩形外框嵌套横向滑动推块的构型，整体没有冗余的装饰性结构，所有几何特征都服务于直线推送、限位导向两个核心动作，在小型球类分拣流水线、教学演示实验台、桌面级趣味机械装置里都能找到适配场景。从实际使用逻辑来看，横向推块在两层框体的预留间隙内做水平往复运动，当待输送的球体落入框体一侧的承接位后，推块沿导向面平移，将球体沿预设轨迹推送至抛出位，配合末端的小幅抬升斜面就能完成低力度投送动作，整套动作不需要复杂的凸轮连杆组，加工与装配门槛很低。设计阶段优先考量了导向间隙的匹配性，外框的内侧立面与推块的两侧接触面预留了均匀的滑动余量，既不会因间隙过大出现推块卡滞、跑偏，也不会因间隙过小导致滑动阻力骤增，

　　普通的FDM3D打印件或者激光切割亚克力板都能直接加工成型，不需要二次配磨。构件的安装边界也做了充分预留，底部矩形外框的下表面为完整平面，可以直接通过螺栓固定在设备工作台面或者铝型材机架上，不需要额外设计转接法兰；整体外廓的长宽高比例接近3:2:1，横向推块的最大行程占据框体内部净空的三分之二，推送行程末端距离框体内侧壁留有足够的避让距离，避免推块运行到极限位置时发生硬碰撞。从结构强度角度看，所有杆件的壁厚都保持均匀，转角处采用直角过渡没有应力集中缺口，即便采用PLA这类脆性材料打印，在日常往复推送的载荷下也不会出现断裂问题；框体上层的横向压条同时承担两个作用，一是对推块的上表面进行竖向限位，

　　防止推块在快速往复运动时从框体间隙中脱出，二是作为整个构件的上部加强筋，提升外框整体的抗扭刚度，避免长期运行后框体出现张口变形。这套构件的功能拓展性也较强，在推块的末端加装橡胶缓冲垫就能降低推送过程中的噪音，在框体的承接位加装光电感应座就能配合控制系统实现自动送料，对于刚接触机械结构设计的从业者来说，这套构型也能很好地演示直线导向、行程限位、动作执行这几个基础机械设计逻辑，建模过程中可以直观体会到装配间隙、运动包络、安装基准这些实际工程要素对最终使用效果的影响，不需要复杂的算力支持就能完成运动仿真验证。
