工业传感设备配套线束连接端口结构

　　这类线束连接端口主要配套工业传感检测单元使用，常见于自动化产线的位置传感、信号采集工位，负责把传感器采集的电信号稳定传输至后端控制模块，也可在小型机电设备内部完成传感支路与主控回路的物理接驳，避免多股散线直接焊接带来的抗震性差、检修拆解困难问题。

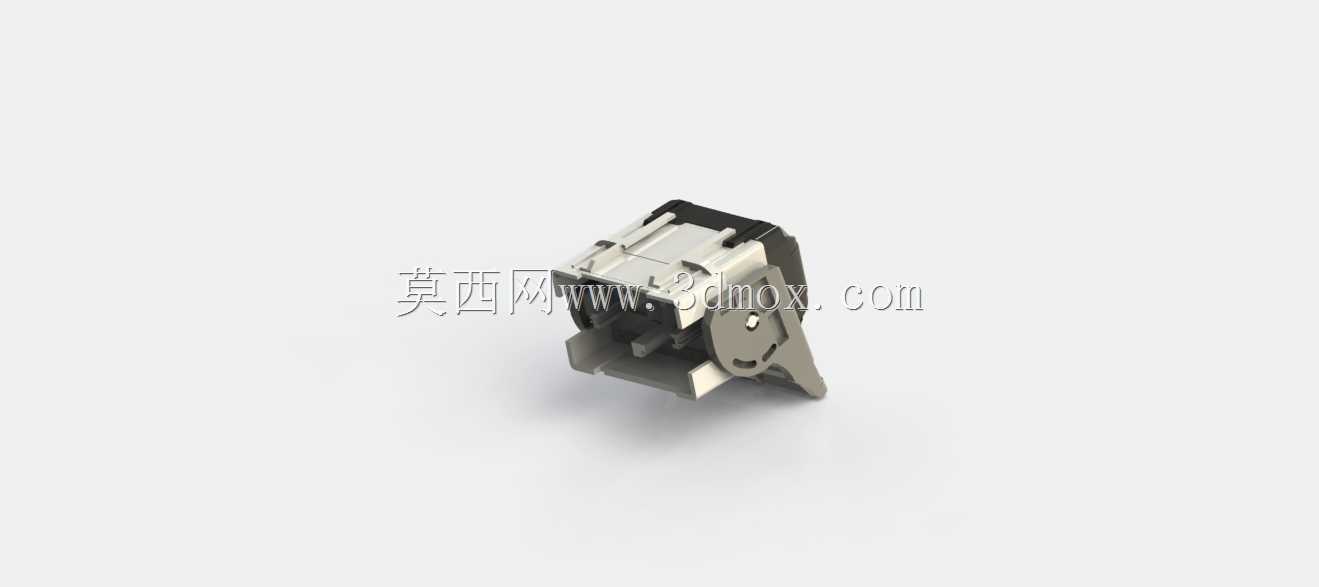

　　从结构设计逻辑来看，端口采用带侧向固定翼的塑壳主体，金属接触件内嵌在绝缘腔体内部，插合面做了对位导向结构，现场装配时不需要反复对准针脚，顺着导向槽推入即可完成对接，能减少错插、斜插导致的针件弯折风险。侧向延伸的安装耳预留了锁付孔位，可直接通过螺钉固定在设备钣金支架或者传感单元的安装基座上，不需要额外设计定制固定卡座，降低配套工装的加工成本。

　　端口的整体外形紧凑，突出安装面的高度控制在小尺寸范围内，适配设备内部狭窄的布线空间，不会和周边的走线槽、其他电气元件产生运动干涉。插合端面的轮廓做了限位台阶，对接配套公端后，接缝处贴合紧密，可阻挡车间环境里的粉尘、切削液飞沫侵入接触区域，维持长期接触稳定性。外壳选用的绝缘工程塑料兼顾刚性与韧性，日常运维插拔过程中不容易出现壳体开裂、卡扣断裂的情况。

　　内部腔体的走线空间预留充足，可容纳多组信号芯线同时排布，线芯接入位置设置了压线结构，装配完成后线缆受外力拉扯时，外力不会直接作用在接触焊点上，能大幅降低虚接、断线的故障概率。固定翼的开孔位置适配行业通用的安装孔距，不管是新设备预装还是旧设备的损坏端口替换，都可以直接匹配原有安装位，不需要重新在钣金上打孔调整。

　　在实际设备运行场景里，这类连接端口要持续承受设备启停带来的轻微振动，以及车间温湿度变化带来的环境影响，结构上的锁付与卡扣双重固定设计，能避免长期运行后端口出现松脱移位。接触件的排布间距做了合理规划，不同信号回路之间保留足够的绝缘间隙，降低相邻芯线之间的信号干扰，尤其适配模拟量传感信号的稳定传输需求。端口尾部的进线位置做了圆弧过渡，线束弯折时不会被壳体锐边割破绝缘层，延长布线的使用寿命。
