龙门式自动压盖工装原型结构设计

　　该原型面向小规格瓶体、盒体或小型壳体的压盖工序，核心目标是把人工敲击、手压或简易夹具作业转化为可重复定位的直线压装动作。在日化、试剂分装、电子小件装配和实验室样品制备场景中，盖体压合常面临压力不稳定、压入深度不一致、工件偏置等问题；龙门框架能够在有限占地内提供较开阔的上下料空间，同时让执行端沿横梁移动，适配同一托盘内多个工位的连续作业。

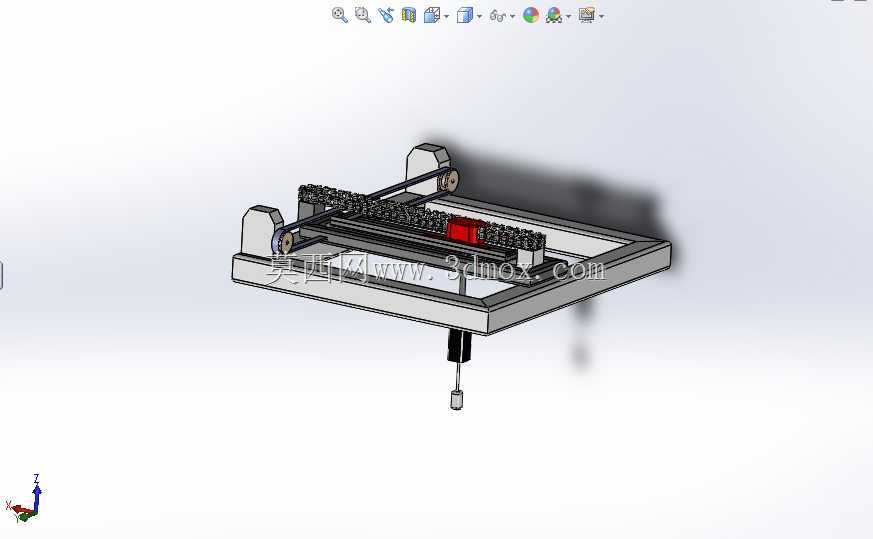

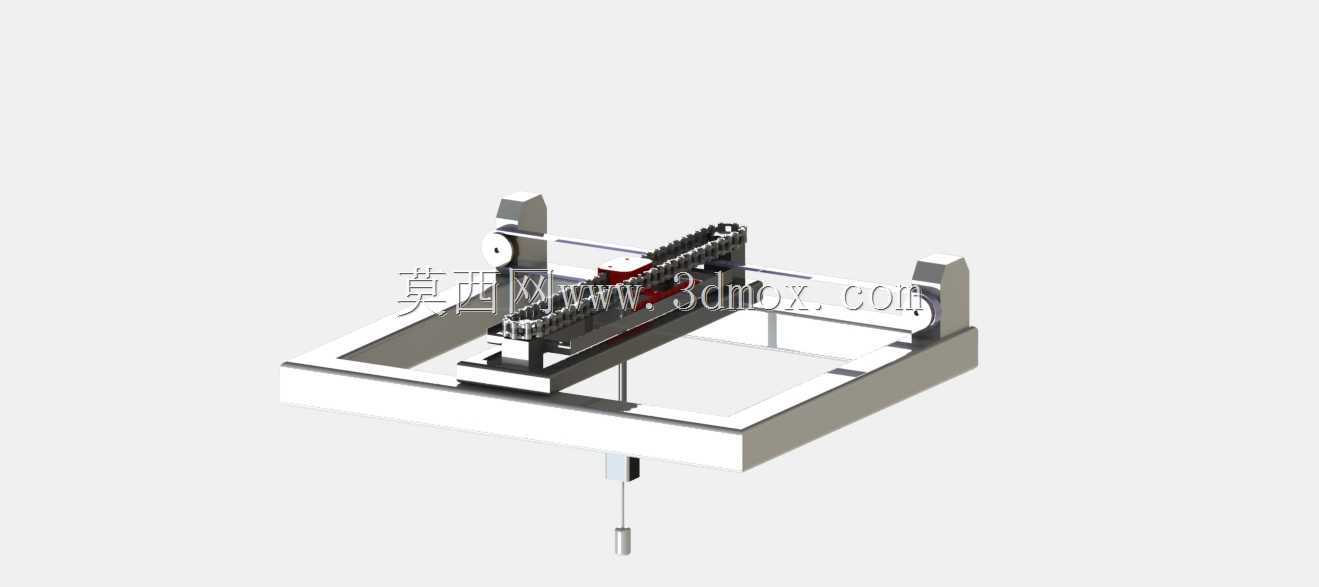

　　结构上采用矩形底框作为安装基准，两侧立式支座承托横向导向梁，移动滑座沿梁体布置，下方连接竖直压头组件。这样的布置把主要受力封闭在框架内部，压装反力通过滑座、横梁和支脚回传到底座，避免单侧悬臂带来的倾覆力矩。滑座与横梁之间宜采用直线导轨或光轴配合滑块，保证横向定位重复精度；竖直执行端可根据节拍和载荷选择气缸、电缸或手动螺旋机构，原型阶段保留了下部杆端和压头连接位，便于后续更换不同形状的压头。

　　设计思路优先考虑换型和调试便利。底座平面可作为托盘定位面，通过定位销、可调挡块或仿形治具固定工件阵列；横梁高度、滑座行程和压头伸出量应形成明确的安装边界，避免在极限位置发生机械干涉。若用于多品种小批量生产，横向行程需要覆盖治具上最远两个压装点，竖直行程则应满足取放盖体、空程快进和压入保压三个阶段的高度差。框架外侧应预留传感器、磁性开关或限位挡片的安装槽，使原点、到位和压装终点信号能够就近固定。

　　从工程建模角度看，该原型需要重点检查导轨跨距与压头中心的偏载关系。压装点尽量落在两支脚之间的稳定区域，若必须靠近端部，应校核支脚连接螺钉和底板刚度。底座下方可设置可调脚杯，用于补偿台面不平并吸收部分冲击；横梁与支脚连接处建议设置定位止口，降低装配误差对运动平行度的影响。压头末端应保留浮动接头或弹性补偿段，用来吸收盖体与工件之间的微小角度偏差，减少硬接触造成的盖面损伤。

　　该结构并不追求复杂联动，而是以清晰的传力路径、可扩展的执行端和便于布置治具的工作台面为特点。后续深化时可增加托盘定位机构、压力反馈元件和安全防护板，使原型进一步发展为适用于轻载压装工位的半自动或自动压盖设备。
