螺旋桨驱动定位杆航空摆装置

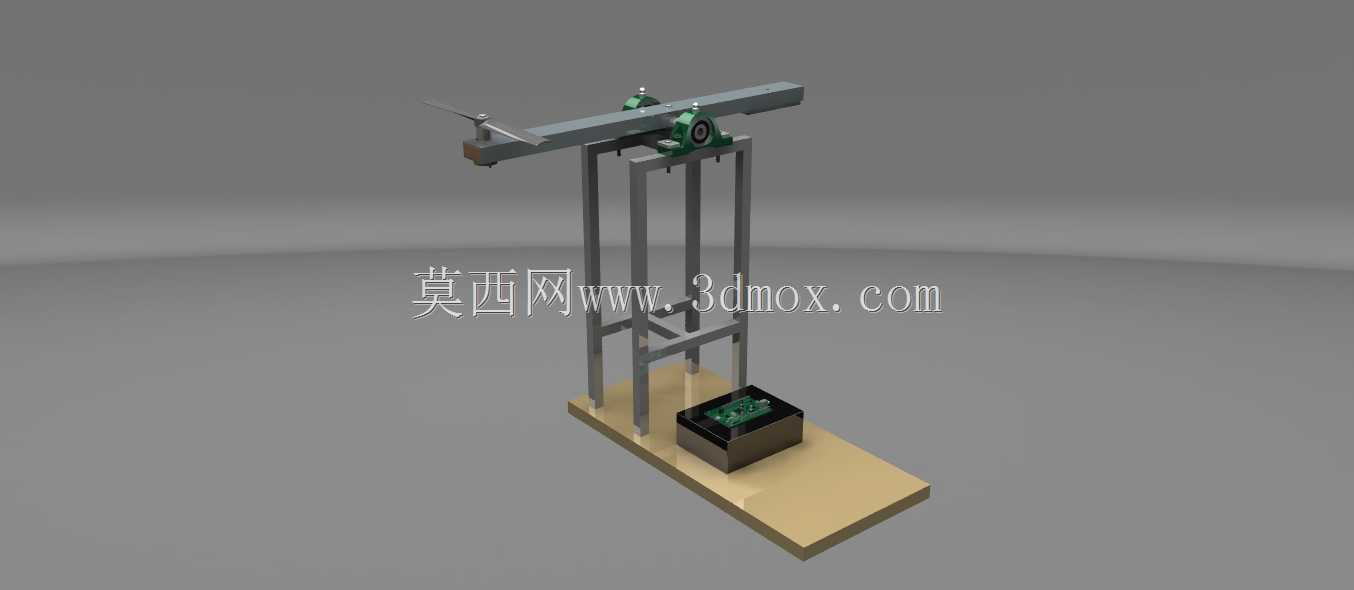

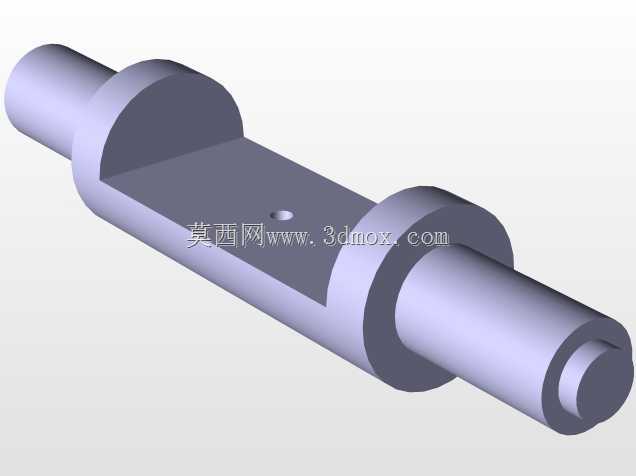

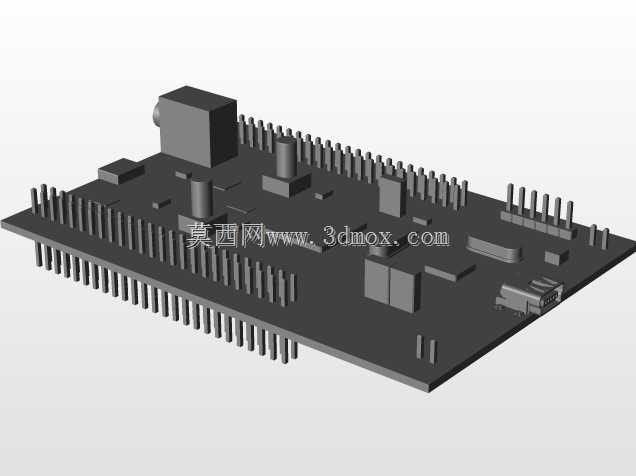

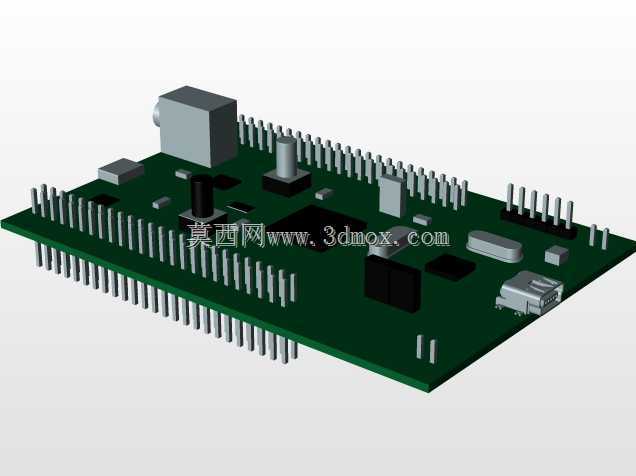

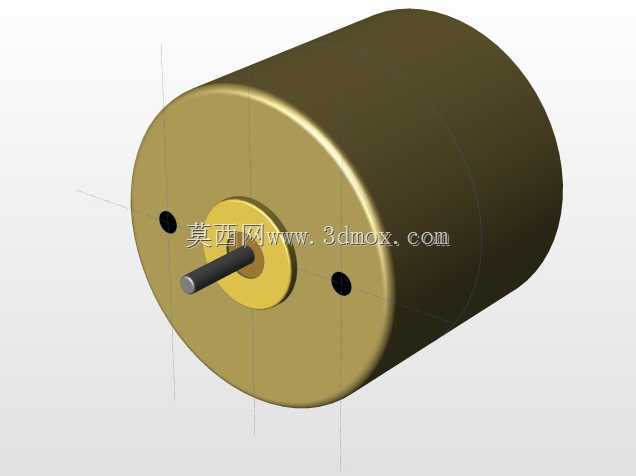

　　这套结构的核心动作逻辑并不复杂，却把气动反推、杠杆摆动与位置反馈揉在了同一套台架里。横向布置的长杆通过中部轴承座架在立式框架上，杆体一端安装小型螺旋桨动力单元，另一端保留配重与行程调节空间；当螺旋桨旋转产生轴向推力时，横梁会绕中部铰点发生倾角变化，推力大小直接对应摆角，底部盒体则用于容纳驱动板、传感元件或接线端子，使整套机构既能作为姿态演示件，也能在教学与实验环境中完成推力-摆角关系验证。

　　从实际使用场景看，这类装置常见于航空原理教学、传感器标定实验以及小型推进器性能测试。它不需要风洞即可直观展示螺旋桨拉力对构件姿态的影响，学生可以通过改变桨距、转速或供电电压，观察横梁偏转、定位杆位移以及底部检测元件输出信号的变化。若在铰接点附近加装角度传感器，或在底座与摆杆之间设置限位、阻尼件，还能进一步扩展成闭环定位实验台，用于验证PID调节、姿态采集和小型伺服控制方案。

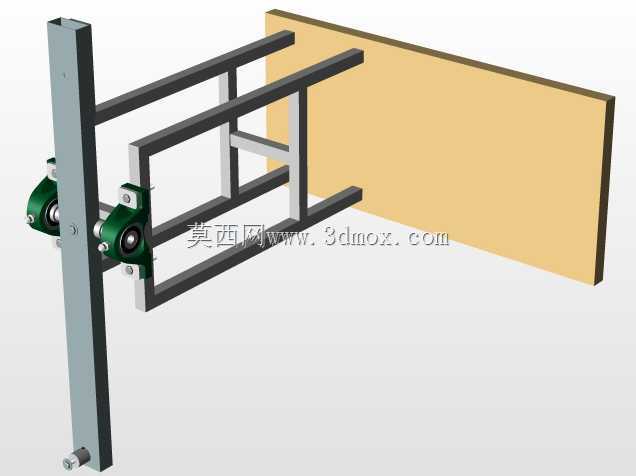

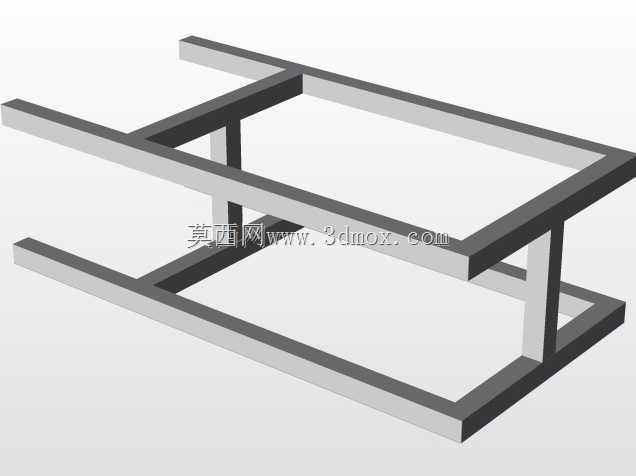

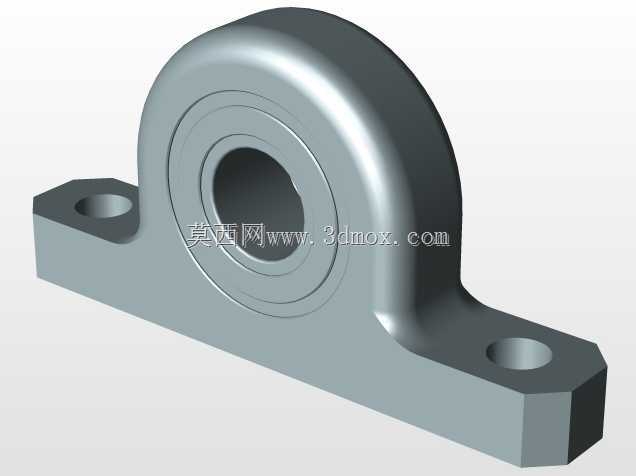

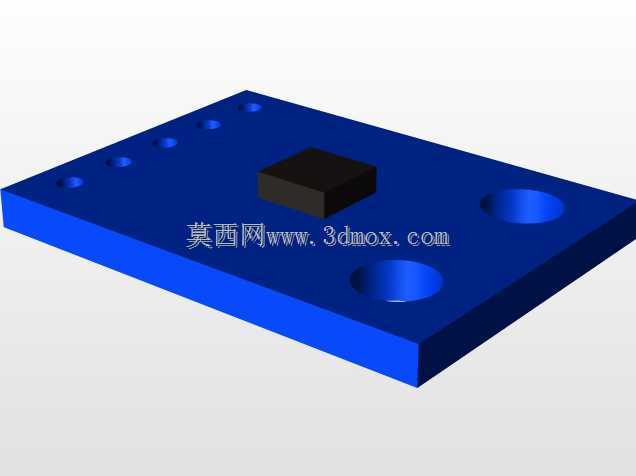

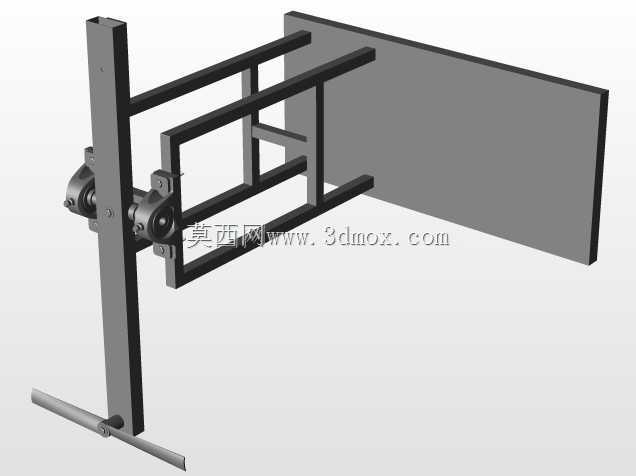

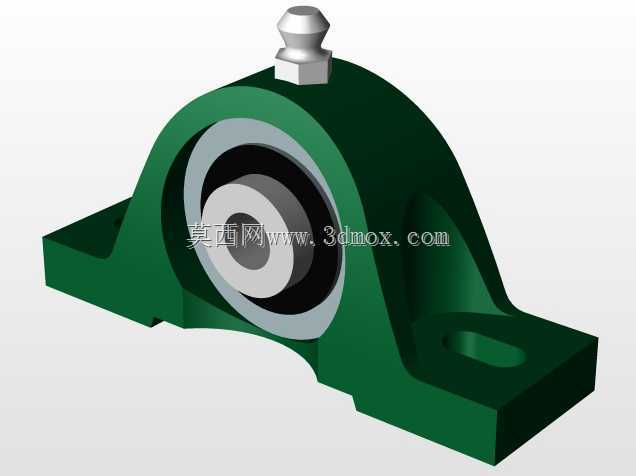

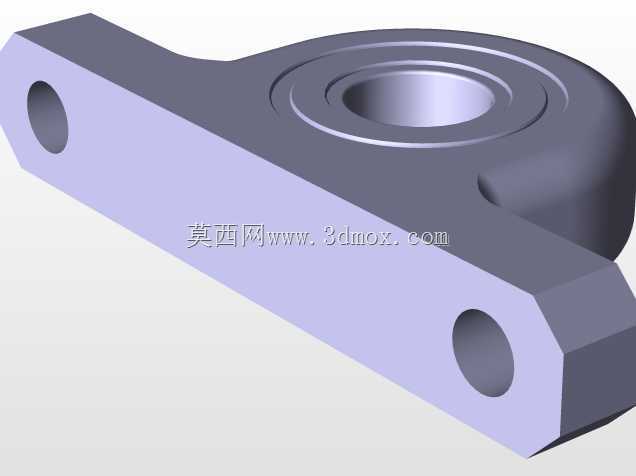

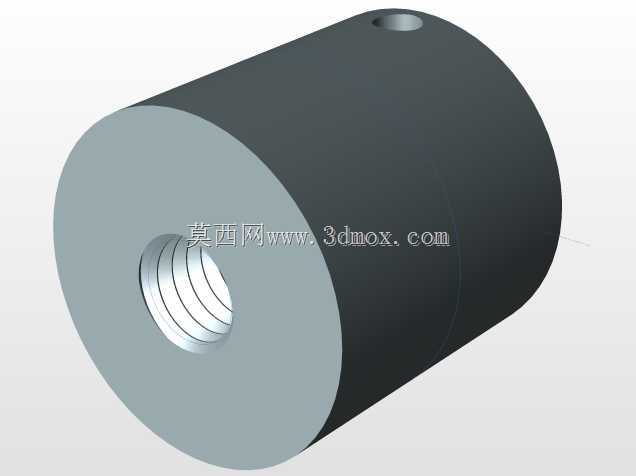

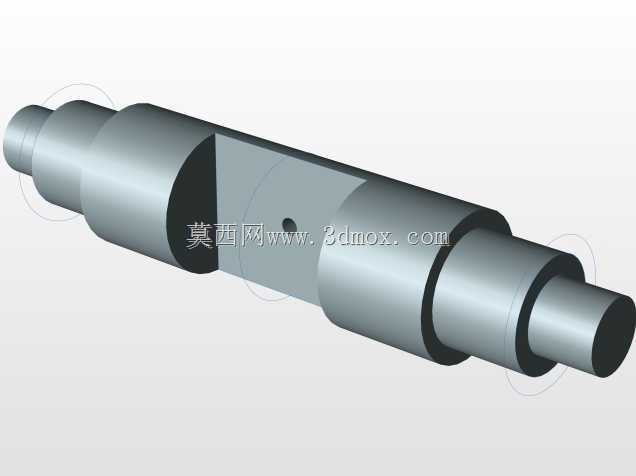

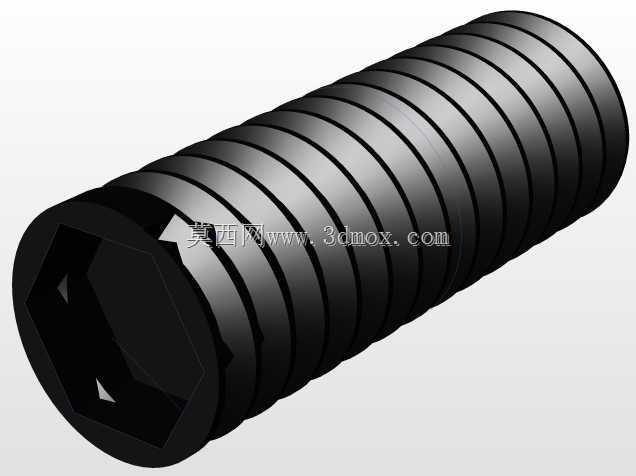

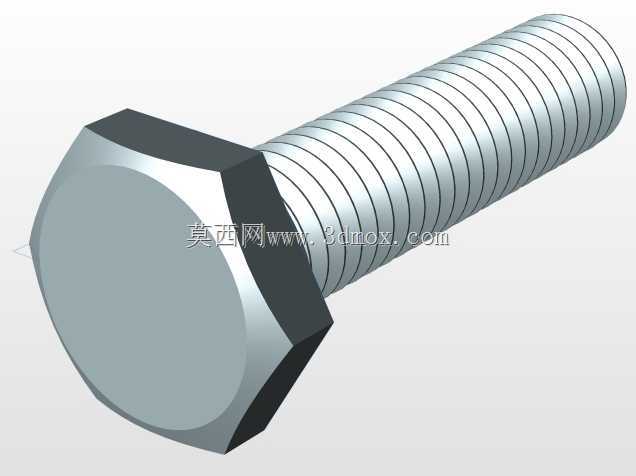

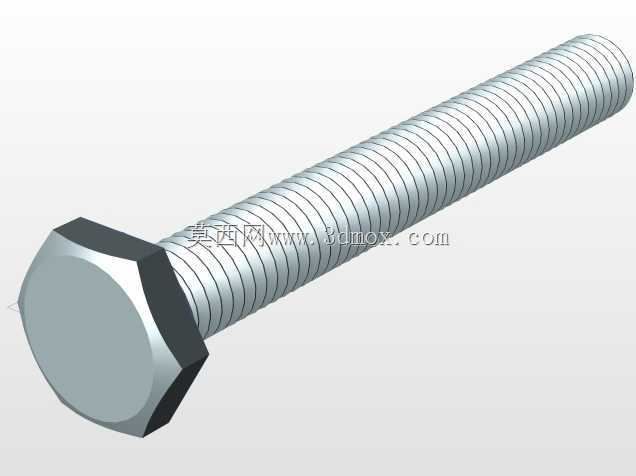

　　结构设计上，立式支架采用四根立柱加横向连板的形式，重点在于控制上部铰点的支撑刚度。轴承座的安装面必须保持同轴，否则横梁转动时会出现卡滞或附加弯矩；长杆截面不宜过弱，否则螺旋桨高速旋转带来的振动会被放大，造成摆角读数波动。底座选用整块平板形式，一方面降低整机重心，另一方面为电控盒、固定脚和外接传感器提供平整安装面。底部盒体与支架之间应预留走线空间，横梁内部或侧面也可布置线槽，避免动力线随摆杆反复弯折。

　　安装边界方面，整机占地近似矩形，长度方向由横梁和螺旋桨包络决定，高度方向需保证横梁上下摆动时不与桌面或支架横撑干涉。选型时要核对螺旋桨旋转半径与端部安全距离，立式框架底面应设置防滑垫或螺钉孔，防止推力突变导致台架移位。若用于长期实验，建议在铰接处选用带密封的轴承，并在摆杆极限位置设置缓冲块；底座盒体则需考虑散热与开盖维护，使电路板、接线端子和传感模块能够快速检修。整体建模过程中，轴承座同轴度、桨叶旋转包络、支架焊缝或栓接位置以及底座开孔都应逐一落实，这样数字样机转入实物装配时才能减少配钻、修磨和反复调整。
