便携式手摇钢丝绳牵引绞盘结构设计

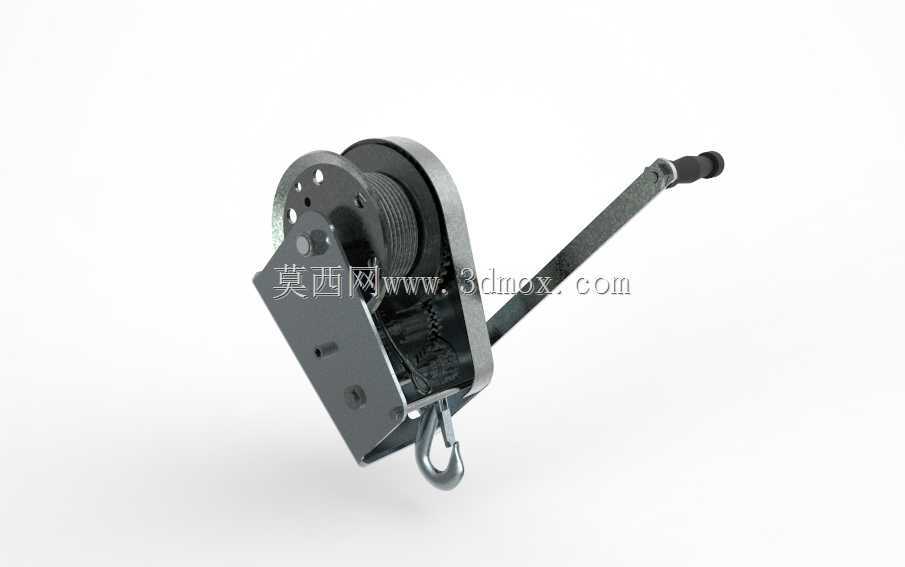

　　该模型呈现的是一台小型手摇钢丝绳绞盘，常见于拖车自救、轻型装卸、舞台布景牵引、小型设备就位以及户外临时拉拽作业。其核心价值在于不依赖动力源即可提供稳定的直线牵引力，并通过减速机构把人手施加在摇臂上的较小扭矩放大为卷筒端的较大拉力。

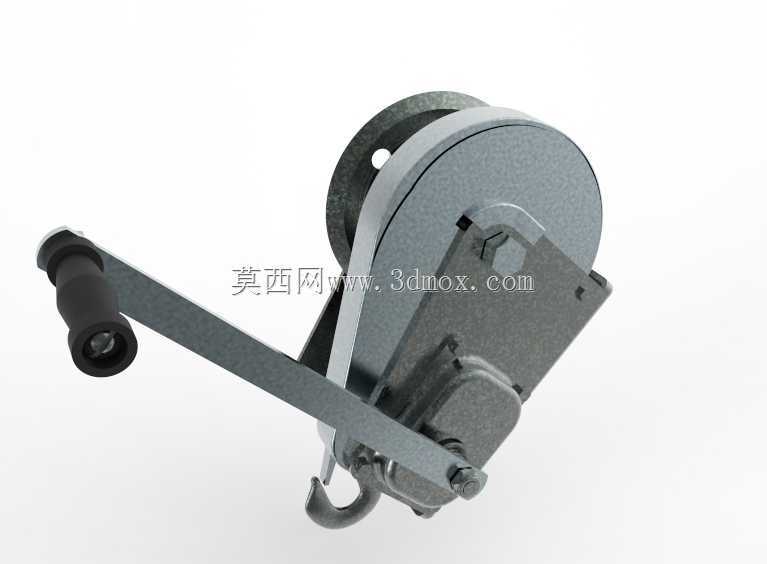

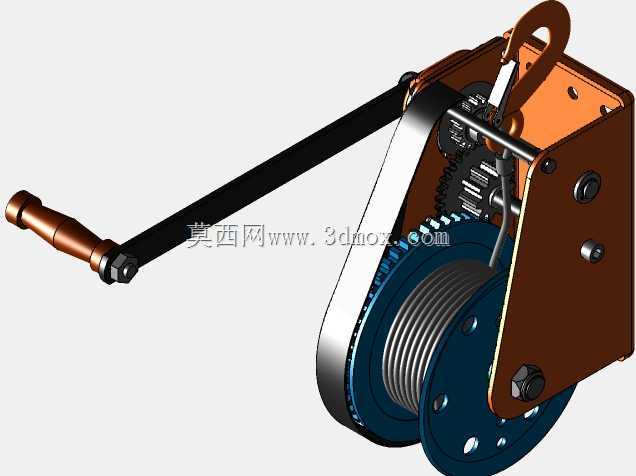

　　从结构上看，装置主要由侧板支架、卷筒、缠绕钢丝绳、吊钩组件、长摇臂、齿轮减速与止逆/自锁机构组成。侧板构成主要承力骨架，卷筒安装在两侧板之间，用于有序收纳钢丝绳；摇臂输入端通过齿轮副驱动卷筒旋转。设计中需要重点处理齿轮啮合侧隙、卷筒容绳量、钢丝绳出绳方向以及侧板受力后的变形控制。支架上的安装孔位决定了绞盘与基座、拖车横梁或工装机台的连接边界，选型时必须核对孔距、孔径和安装面平面度，避免受载后出现附加弯矩。

　　实际使用时，摇臂长度直接影响操作力。摇臂越长，单人操作越省力，但回转所需空间也越大；在紧凑设备舱内布置时，需要预留摇臂整周转动范围，并确认操作者站位不会与钢丝绳、吊钩或邻近结构干涉。卷筒直径与钢丝绳直径之间应保持合理倍率，以降低钢丝绳反复弯曲产生的疲劳损伤。绳槽或排绳空间若设计不足，容易出现乱绳、咬绳和局部挤压，进而影响制动稳定性。

　　绞盘的安全性很大程度取决于止逆与自锁功能。模型中内部机构需要在摇臂停止或反向受力时可靠锁止，防止吊钩在负载作用下自行倒转。结构设计时应关注棘爪、摩擦片或蜗轮副的接触强度，并考虑润滑、防尘以及维护拆装空间。吊钩作为末端承载件，其开口方向、防脱装置和与钢丝绳的连接方式同样不可忽略，牵引方向应尽量保持沿卷筒切线方向，避免斜拉造成侧板偏载。

　　建模过程中，可先确定额定牵引力和容绳量，再反推齿轮模数、中心距、轴径和侧板厚度；装配时验证摇臂转动是否顺畅、钢丝绳收放是否与支架边缘干涉。该类绞盘并不适合长时间连续重载吊装，更适合间歇式、短距离牵引与固定作业，结构设计应围绕便携性、安装可靠性和逆载自锁这三个工程目标展开。
