四缸发动机排气歧管铸造结构设计

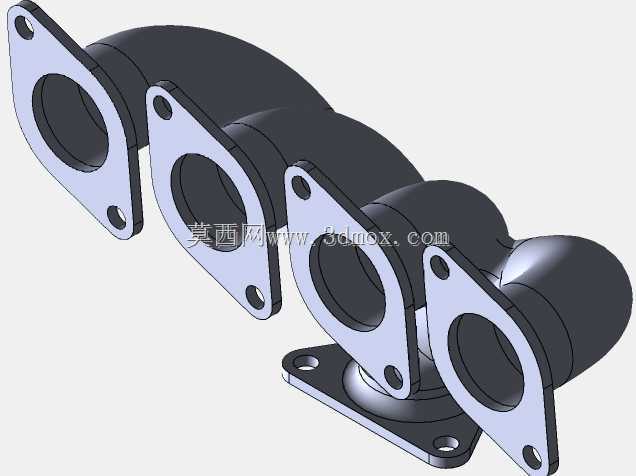

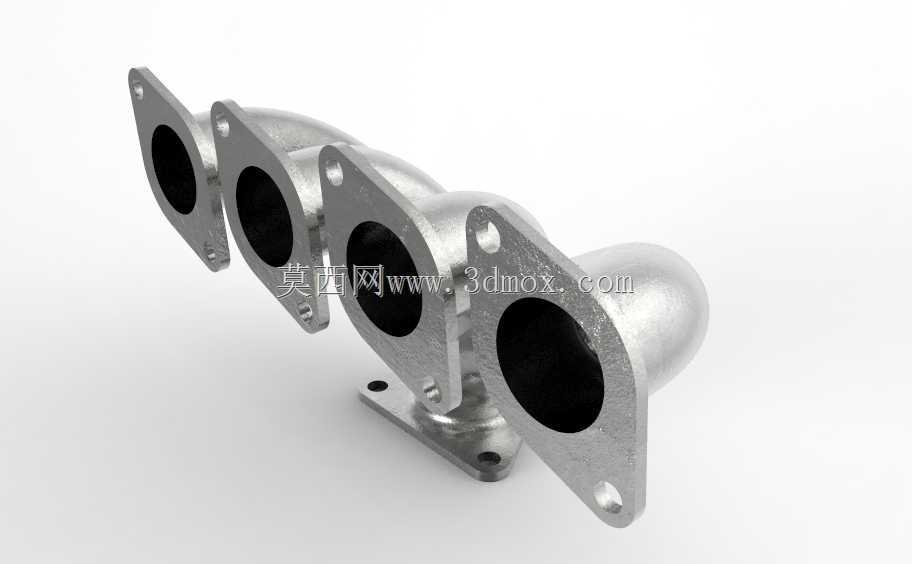

　　该排气歧管为四缸内燃机排气系统核心导流部件，采用一体铸造成型结构，整体由四个独立进气支管、汇流腔体及单出口连接段构成，支管沿发动机缸盖排气侧呈线性排布，各支管入口处均设置带螺栓过孔的菱形安装法兰，法兰端面经精加工处理，可与缸盖排气端口紧密贴合，配合密封垫片实现高温高压废气的密封导流，避免排气泄漏影响发动机运行效率。从实际装车场景来看，这类歧管多用于小排量直列四缸汽油机或柴油机，安装边界完全匹配缸盖排气侧的螺栓孔位布局，四个法兰的中心距严格对应缸体各缸排气口间距，底部设置的辅助安装支耳可通过螺栓与发动机缸体或排气侧支架连接，用于抵消发动机运行过程中产生的振动，避免歧管长期受交变载荷出现法兰变形或焊缝开裂问题。

　　设计阶段优先考量各支管长度的一致性，通过调整各支管弯曲弧度与汇流角度，让四个气缸排出的废气到达汇流腔的路径长度差值控制在合理区间，减少各缸排气干涉，降低排气背压，同时利用排气脉冲效应提升气缸扫气效率，间接优化发动机的动力输出与燃油经济性。结构上支管与汇流腔的过渡位置均采用大圆角顺滑过渡，避免直角结构造成的气流阻力骤增，同时减少铸造过程中应力集中导致的缩孔、裂纹缺陷，管壁厚度根据不同位置的受热程度做差异化设计，靠近排气入口的高温区域适当增加壁厚，提升耐热抗变形能力，出口段则预留与三元催化器或排气前段连接的法兰接口，可直接对接后续排气净化与消音组件。建模过程中完整还原了铸造毛坯的所有结构特征，包括法兰面的螺栓沉孔、支耳安装孔、管壁的拔模斜度以及各曲面的顺滑拼接关系，可直接用于铸造工艺开发、工装夹具设计以及排气系统的装配干涉校验，也可作为内燃机进排气系统结构设计的参考样件，帮助设计人员直观理解多缸排气歧管的布局逻辑与密封、减振设计要点。
