双缸立式振荡蒸汽机结构设计

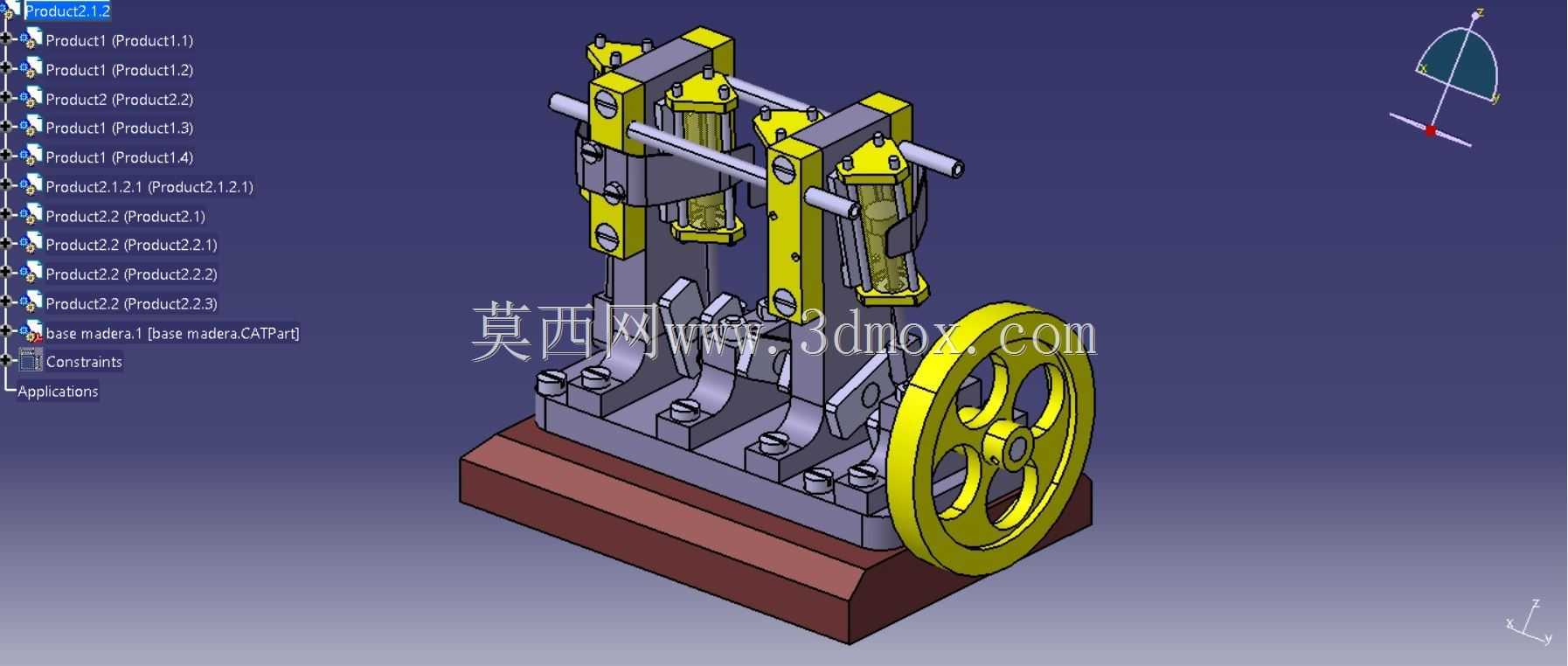

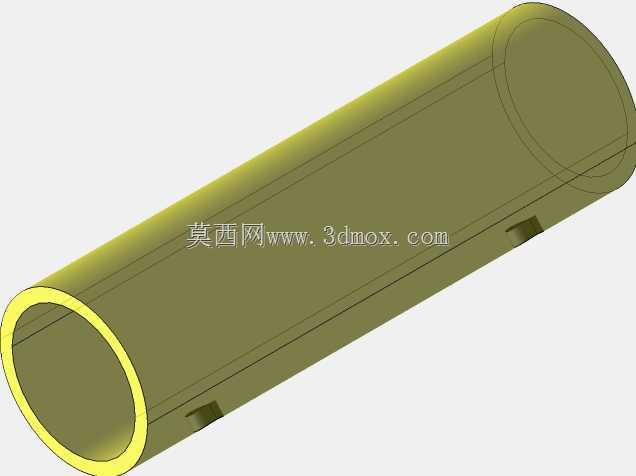

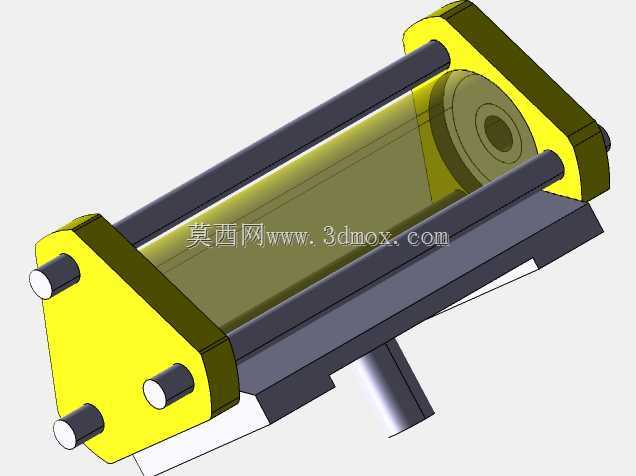

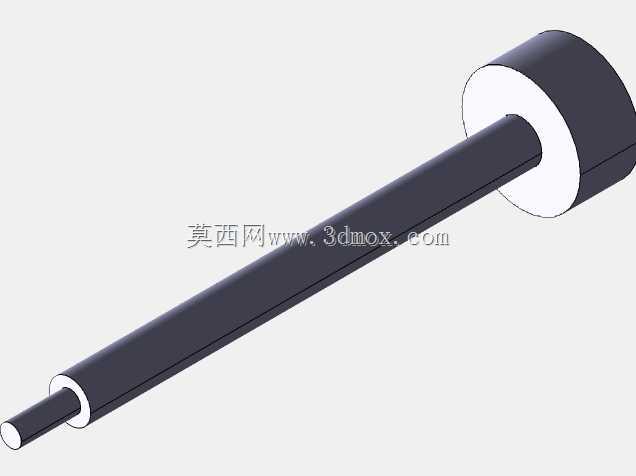

　　该模型完整还原了双缸立式振荡蒸汽机的机械本体，可用于小型动力装置原理教学、复古动力设备结构展示以及曲柄连杆机构运动仿真分析。整机采用立式双缸并列布置，两个振荡气缸通过支架固定在共同底座上，蒸汽进入气缸后推动活塞做往复运动，再经连杆带动曲轴与外侧飞轮旋转，将直线运动转化为连续回转动力输出。双缸错相位布置能够减小单缸动力死点，使运转过程更平稳，飞轮储存的转动惯量可进一步克服活塞换向时的冲击，维持输出转速均匀。设计阶段优先保证运动部件的干涉校验，活塞在气缸内的行程、连杆铰接点位置、曲轴偏心距三者严格匹配，确保全行程无卡滞；振荡气缸的摆角与配气位置对应，可在活塞运动到设定位置时完成进排气切换。底座采用整体式矩形结构，底部平整，

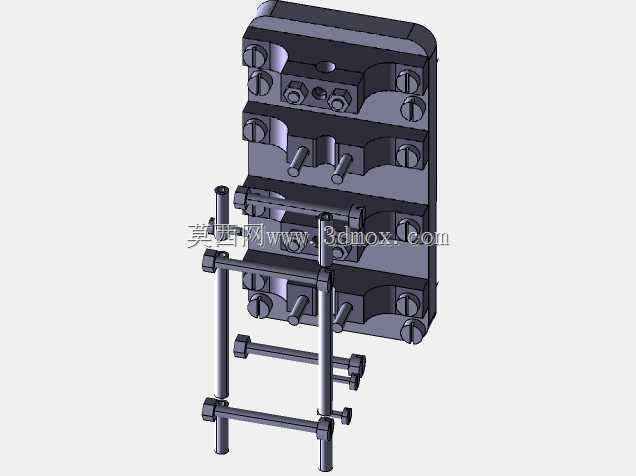

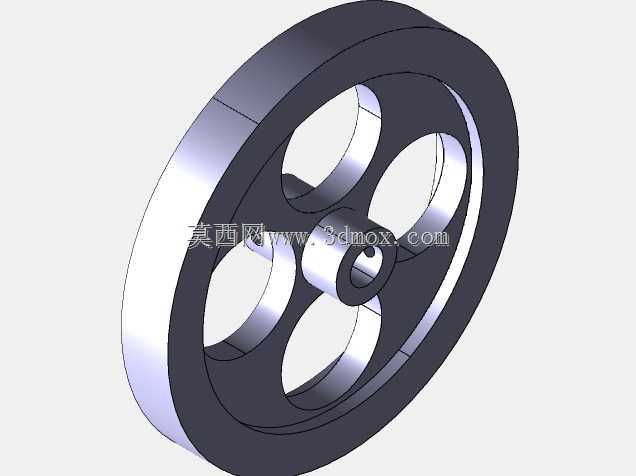

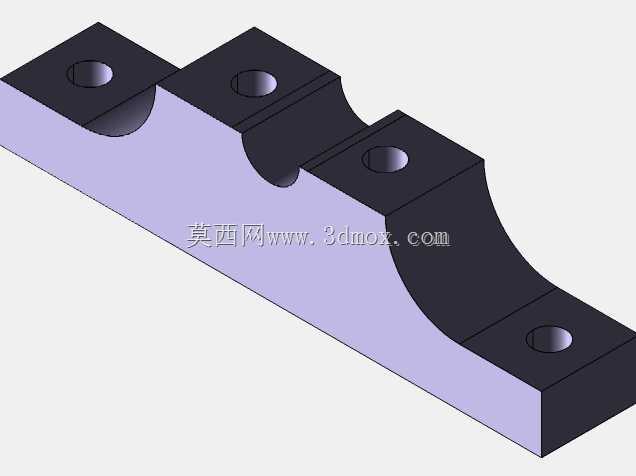

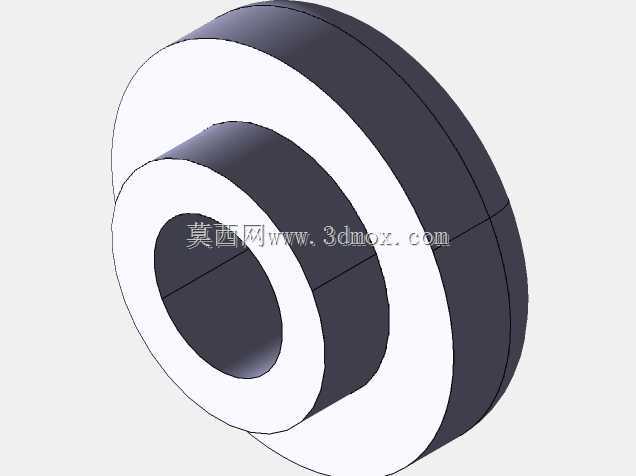

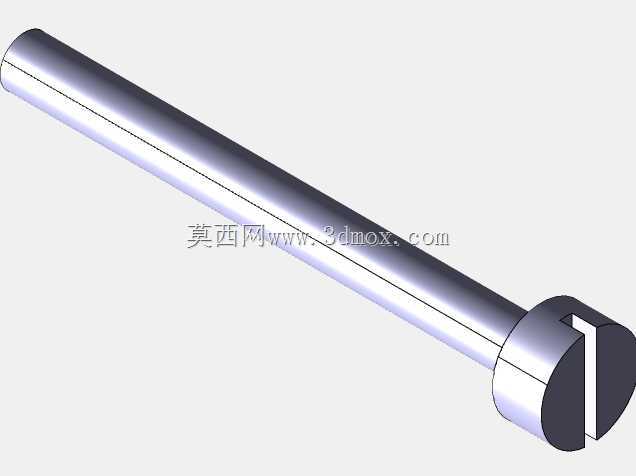

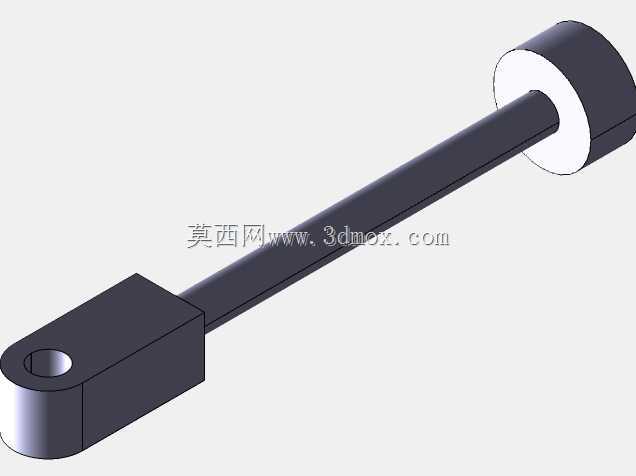

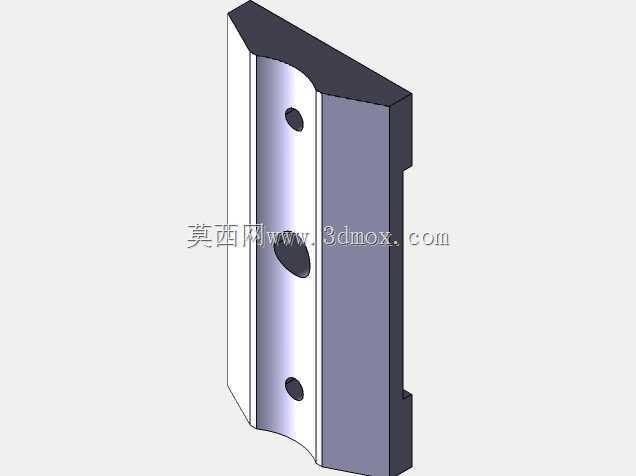

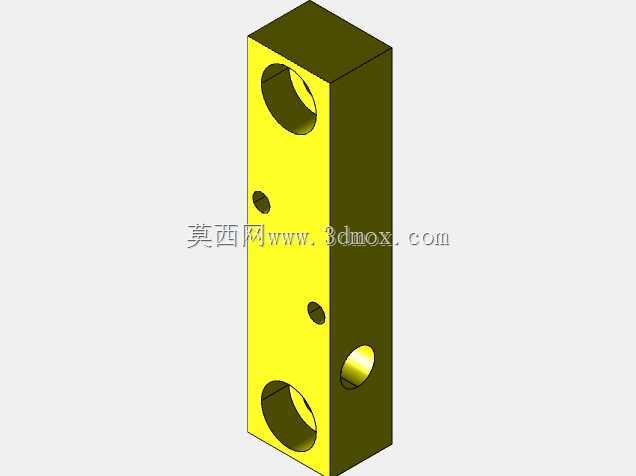

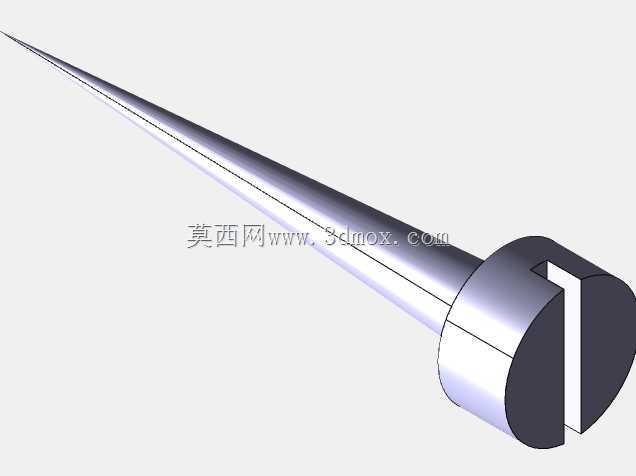

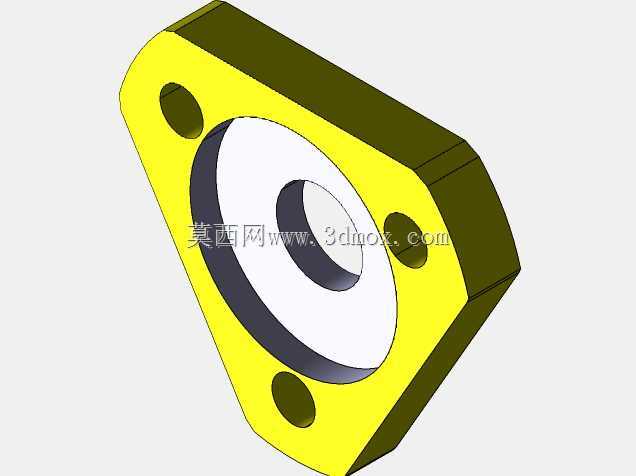

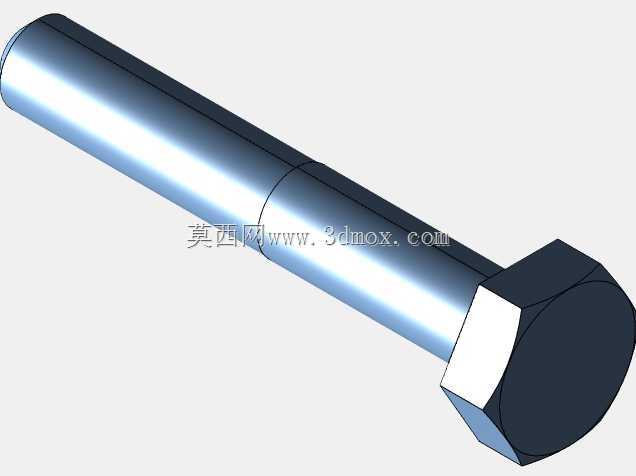

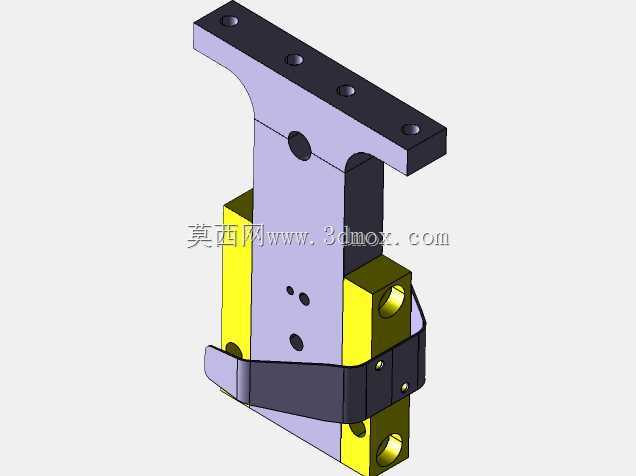

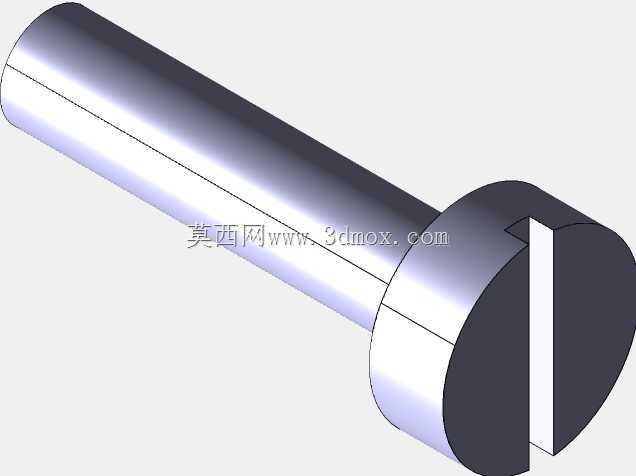

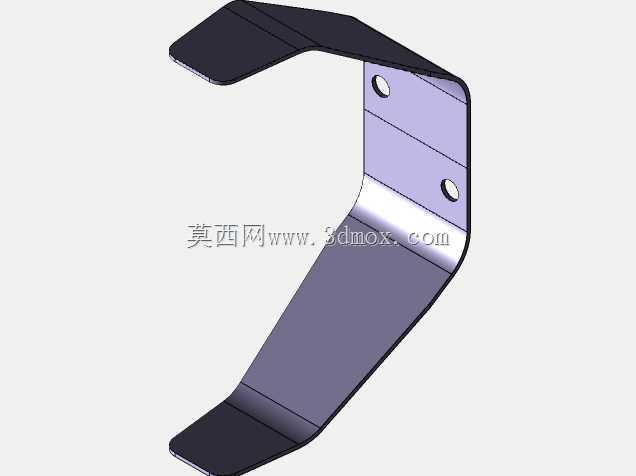

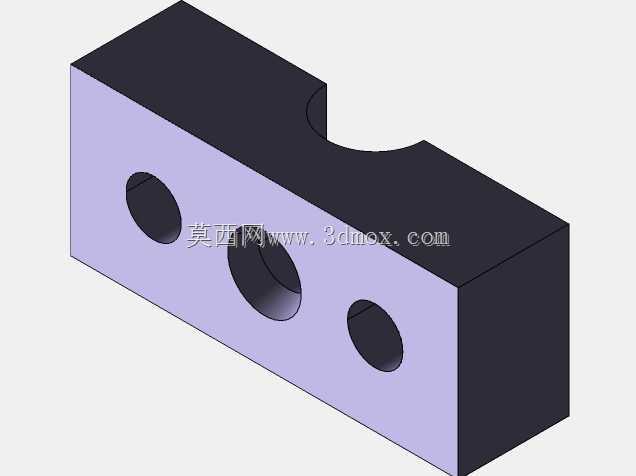

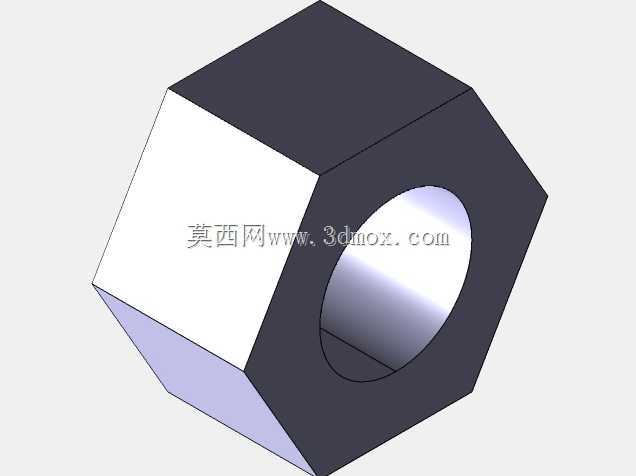

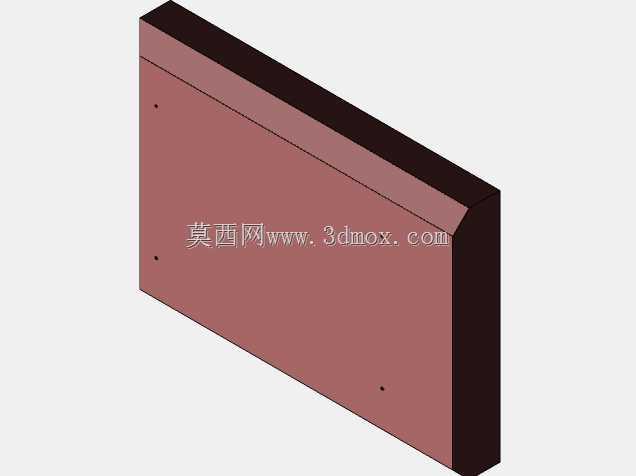

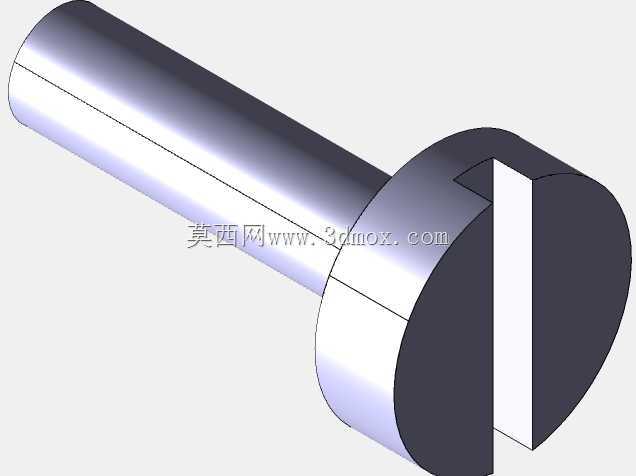

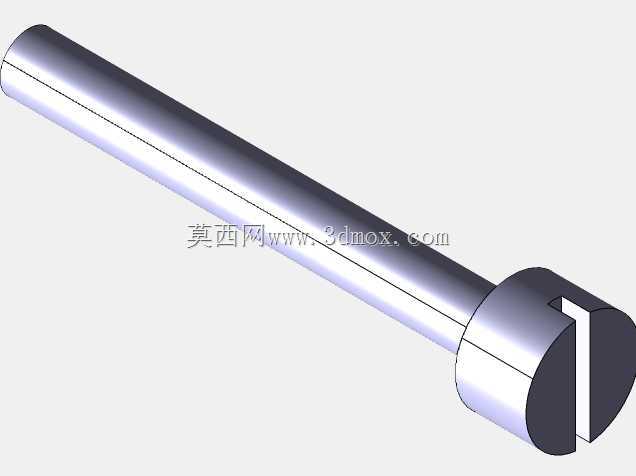

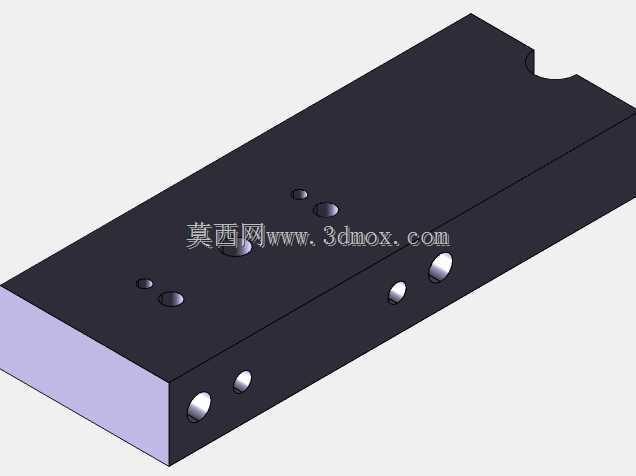

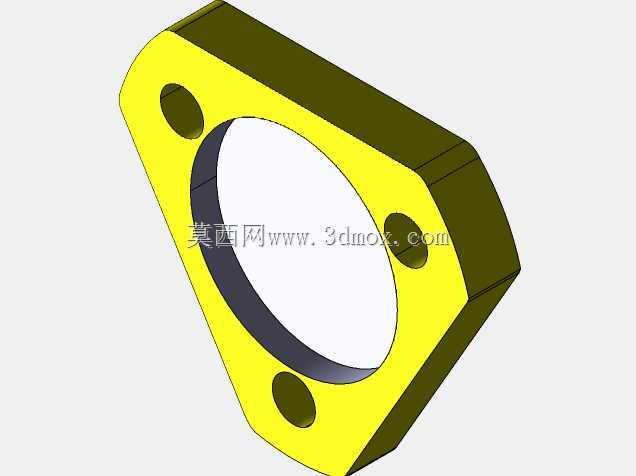

　　安装时可直接通过螺栓固定在工作台或基座平面，安装边界以底座外缘为基准，预留的螺栓孔位置需与基座预制孔对齐。上部双缸支架与底座通过紧固件连接，既保证支撑刚性，也便于拆解维护气缸密封件与铰接销轴。侧向大直径飞轮除储能外，也可作为手动盘车部件，调试时转动飞轮即可检查整套机构的运动灵活性。从结构细节看，气缸外壁设置了加强筋，兼顾承压能力与轻量化；连杆两端铰接处保留了销轴与衬套的装配空间，符合实际机械的磨损补偿需求；曲轴支撑部位对应轴承安装位，可按载荷选用滑动轴承或滚动轴承。这类立式振荡蒸汽机结构紧凑，立式布局占用横向空间小，适合在空间受限的展示台或实验装置中使用，也可为小型蒸汽动力项目、热能机械课程设计提供直接的结构参考，建模过程中各零件按实际装配关系拆分，能够直接用于爆炸视图制作、装配工艺演示和运动学分析。
