航模用硝基内燃机动力总成结构

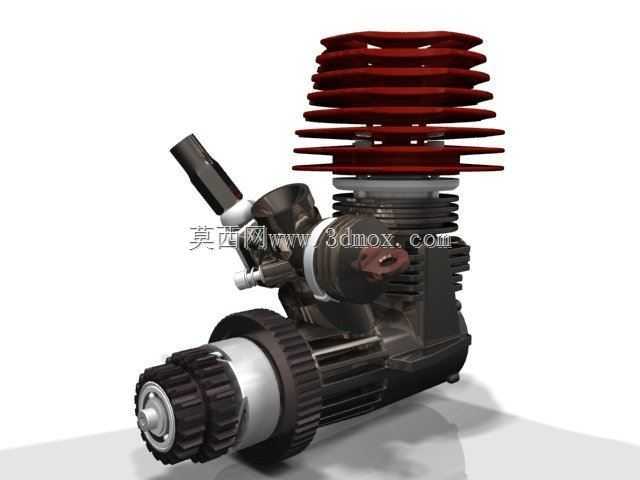

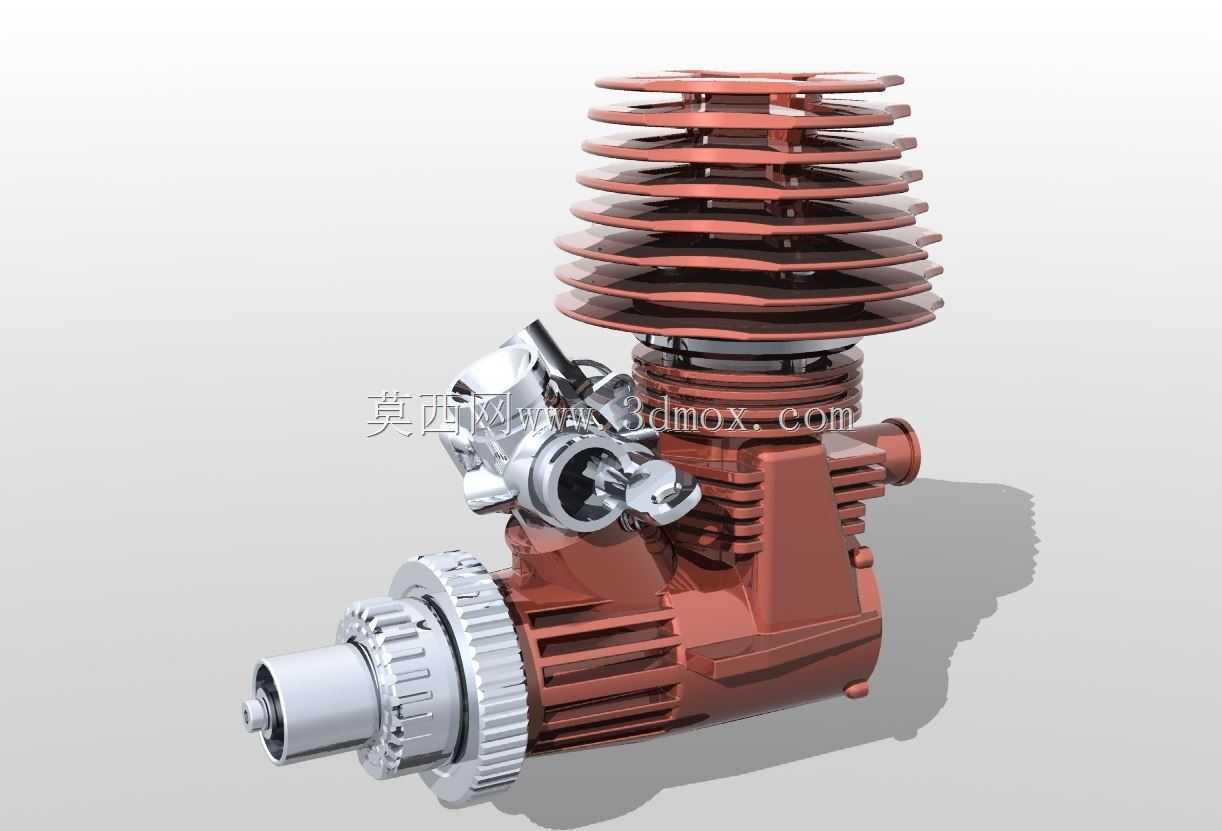

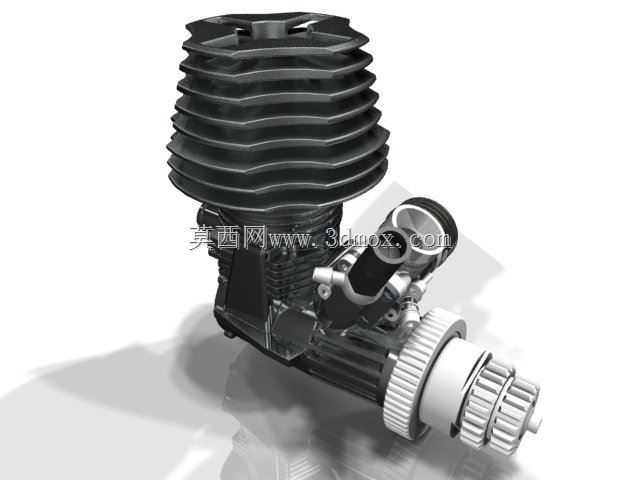

　　这套硝基动力单元的建模核心，首先落在小型往复式内燃机的热管理与动力输出边界上。缸体外壁布置的多层环形散热鳍片，并非单纯的外观造型，鳍片间距、片厚与整体散热面积直接对应高转速工况下的热负荷需求，硝基燃料燃烧时缸头温度上升极快，密集鳍片可在无额外水冷回路的条件下，依靠飞行迎面气流完成对流换热，保证缸体工作温度稳定在材料允许区间。前端带齿纹的输出轴结构，是动力对接的关键接口，轴段直径与法兰定位面的尺寸需要匹配航模离合器、传动齿轮的安装公差，齿纹结构用于锁紧飞轮或启动杯，保证高转速下扭矩传递不发生松脱，轴伸长度也严格控制在机身侧板的安装边界内，避免与机匣内部舵机、油箱等部件发生空间干涉。侧置的化油器总成集成了节气门与油针调节结构，

　　建模时还原了进气喉道、油量调节通道的相对位置，其安装角度直接影响进气歧管的气流走向，在实机布局中，化油器需要预留调节工具的操作空间，同时避开排气管路的热辐射区域。缸体下部的曲轴箱采用一体化肋条加强结构，这些凸起筋条既承担曲轴运转时的箱体刚度补强作用，也构成了整机的主安装定位基准，安装孔位分布在箱体两侧凸台，孔距与航模发动机安装座的标准孔位对齐，可直接固定在模型车架或飞机防火墙的预设位置。整机的外形轮廓以缸体散热鳍片为最大径向边界，输出轴中心线与缸体中心线的垂直距离决定了整机高度，在适配模型设备舱时，需要以该高度尺寸预留缸头散热风道，不能在鳍片上方布置遮挡气流的结构。从结构设计逻辑看，各部件的空间排布完全服务于小型动力的功重比要求，

　　在有限体积内整合燃烧做功、润滑散热、动力输出功能，没有多余的冗余结构。对于三维建模从业者而言，该模型可用于验证小型内燃机的装配关系，检查运动部件与固定壳体的间隙，也可作为航模动力系统选型时的空间校核参考，直观确认动力单元与模型机架的安装匹配度。
