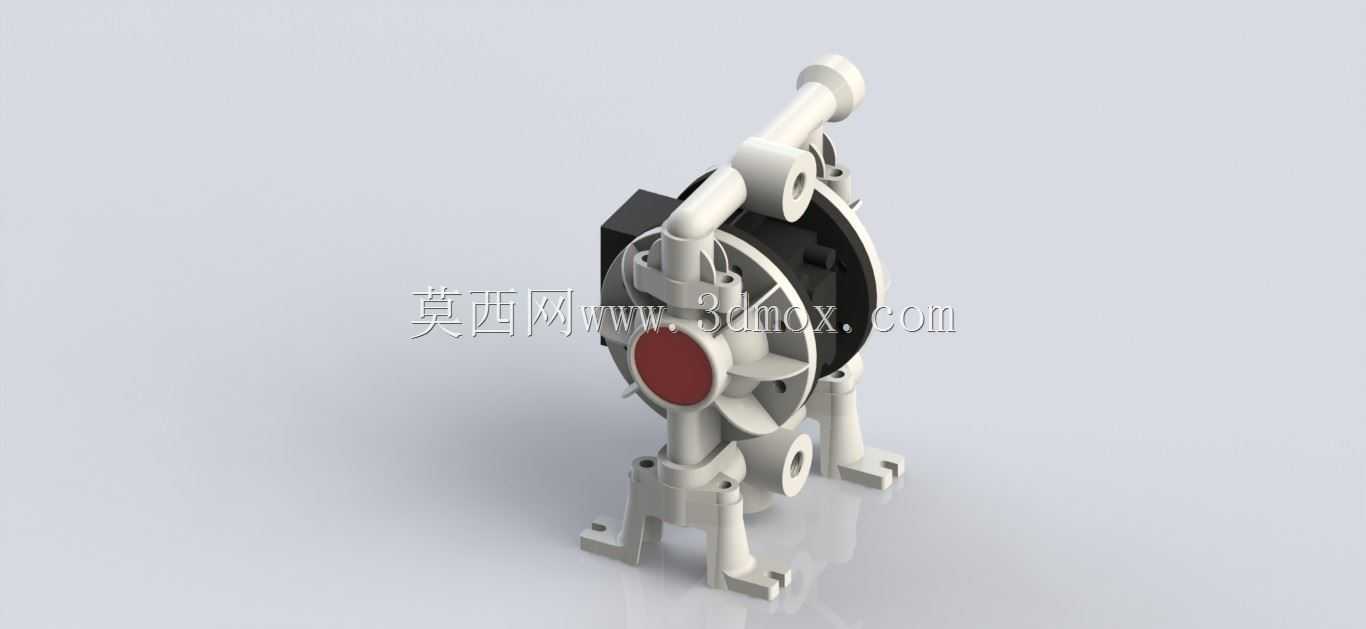

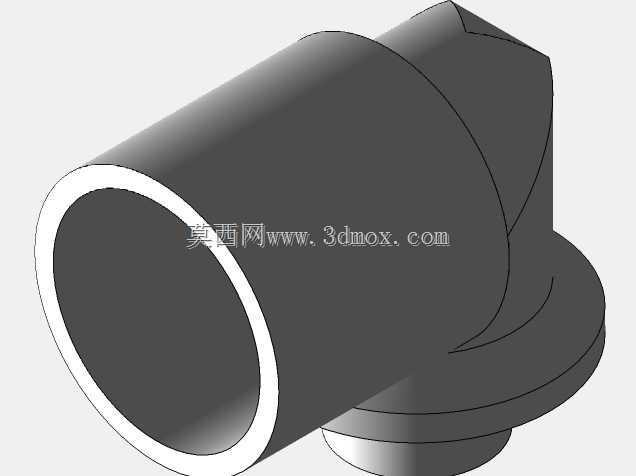

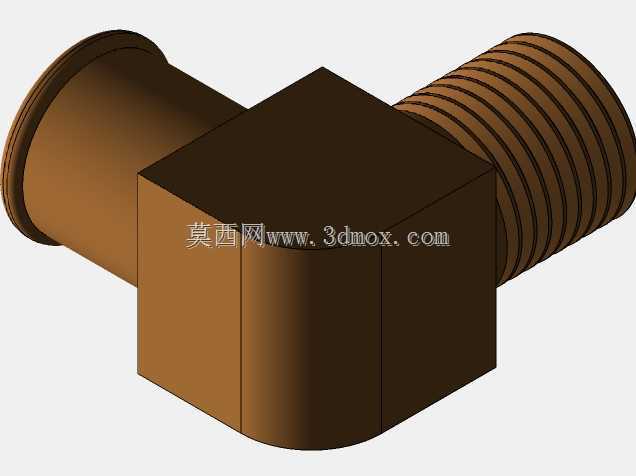

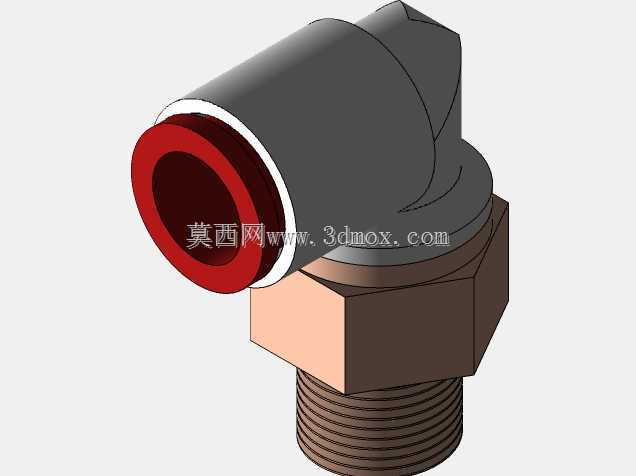

ARO PD05x气动隔膜泵结构设计

　　在化工流体输送、涂装生产线供料、污水处理药剂投加、食品级物料转运这类对泵体自吸能力、耐腐蚀性有硬性要求的场景里，气动隔膜泵一直是无需电源驱动场景下的核心输送设备，本次呈现的ARO PD05x系列气动隔膜泵结构，完全围绕现场实际安装与使用需求完成三维结构还原。从实际工况适配角度看，这类泵体不需要灌泵引水，自身具备的自吸能力可以应对液位低于泵体安装位的工况，对于输送含细小颗粒的浆料、高粘度流体、易挥发或者具备腐蚀性的介质，隔膜往复做功的结构不会像离心泵那样出现叶轮磨损、轴封泄漏的问题，气源驱动的动力形式也完全适配防爆区域的作业要求，不需要额外做电气防爆改造，在喷涂车间、危化品仓储区、矿山井下这类供电受限或者有防爆要求的场景里，这类结构的泵体适配性远高于电动输送泵。

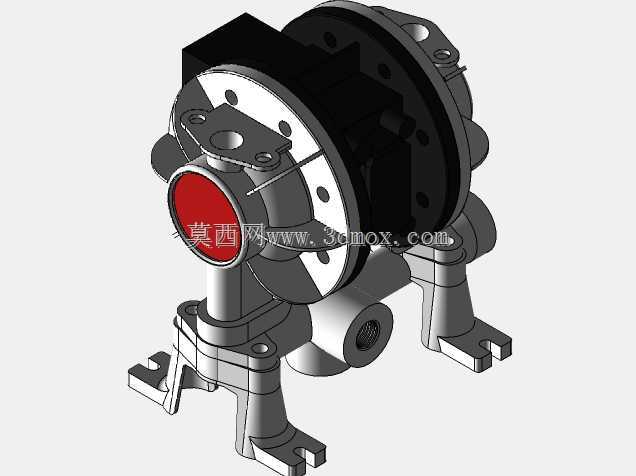

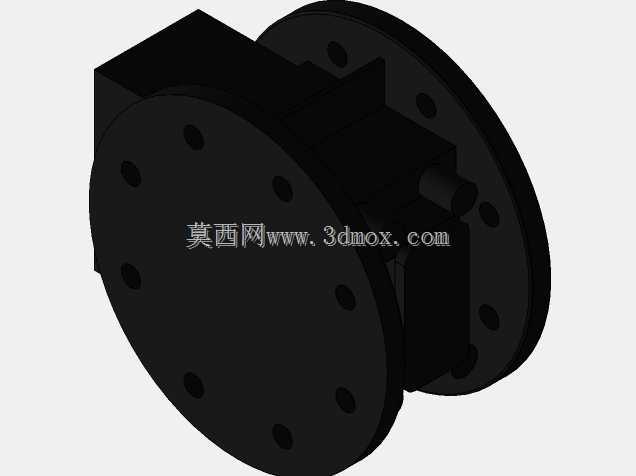

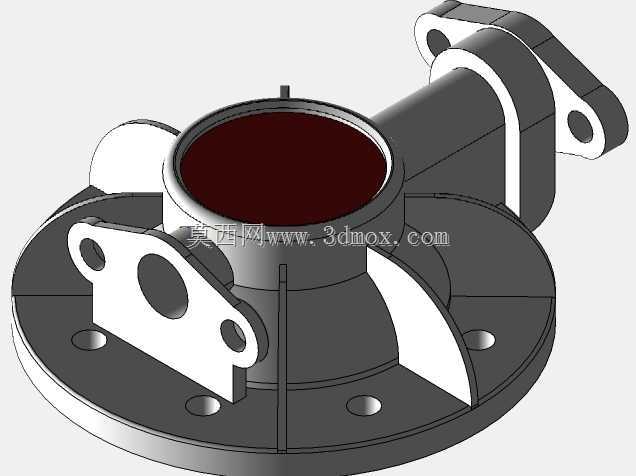

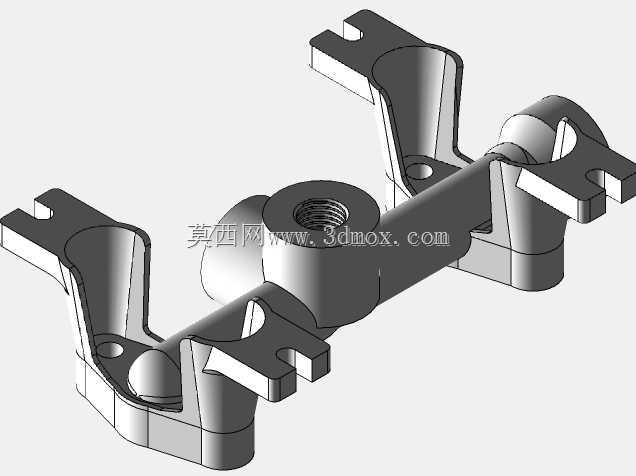

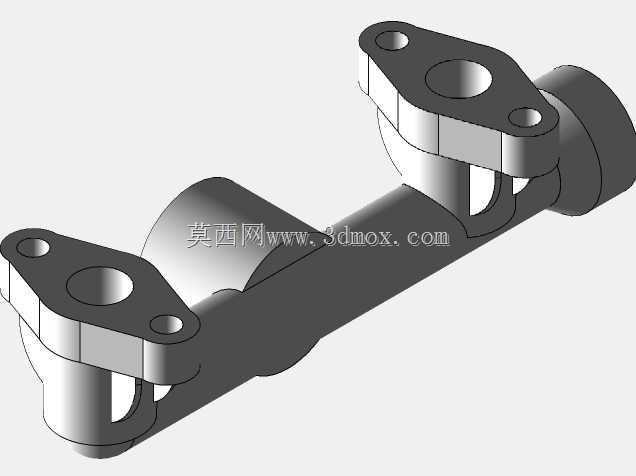

　　从结构设计思路来看，整个泵体采用对称式布局，中间的气阀分配室作为动力核心，两侧对称布置隔膜腔与进出流道，左右两侧的隔膜通过中心连杆连接，压缩空气进入气阀室后会交替推动两侧隔膜做往复运动，通过腔室容积的变化完成介质的吸入与排出，这种对称结构可以抵消隔膜往复运动产生的惯性力，泵体运行时的振动幅度被控制在极低水平，安装时不需要做厚重的混凝土减震基础，直接通过底部的支脚固定在普通型钢支架或者设备机架上即可。进出液口采用侧进上出的流道布局，这种设计可以让泵腔内部的残留介质在停机时尽可能排空，避免介质长期滞留腔体内腐蚀隔膜或者流道内壁，也方便日常维护时的腔室清洗作业，尤其是在切换输送不同介质的时候，不需要拆解泵体就能完成大部分残留介质的吹扫清理。

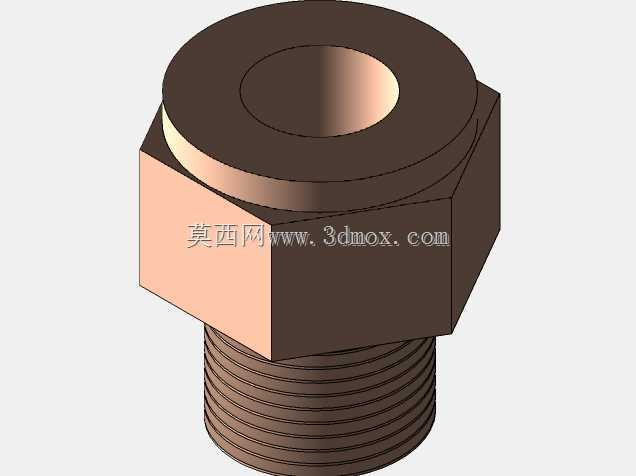

　　外形尺寸与安装边界方面，整个泵体的支脚安装孔位按照同规格气动隔膜泵的通用安装尺寸设计，支脚的两个安装面预留了足够的螺栓操作空间，现场安装时不需要额外制作特殊的转接支架，直接匹配现有管线的安装位就能完成对接。泵体顶部的气源接口位置预留了气源处理三联件的安装空间，不会出现安装气源配件时和周边管线、机架干涉的问题；两侧的进出液口采用标准管螺纹连接，接口的中心高度和同流量等级的其他品牌隔膜泵保持一致，现场替换老旧泵体的时候不需要调整原有管线的高度与走向，能大幅缩短设备更换的停机时间。泵体的整体外轮廓没有突兀的外凸结构，所有的紧固件都布置在结构内侧或者预留了防护空间，在车间内移动、吊装的时候不容易磕碰损坏外接的仪表或者管线。

　　从功能特性的细节设计来看，隔膜的压边结构采用均匀分布的螺栓锁紧，锁紧力沿着隔膜边缘均匀分布，不会出现局部压合不紧密导致的介质泄漏或者隔膜过早疲劳损坏的问题；气阀室的内部流道做了平滑过渡处理，压缩空气在气阀内部切换方向的时候不会产生尖锐的气流啸叫，运行噪音比普通结构的气动隔膜泵低10分贝左右，适合在车间内近距离布置的作业场景。泵体的支脚采用和主体一体的加强结构，在泵体满负荷运行、管路存在一定应力的情况下，支脚不会出现变形断裂的问题，整体结构的刚性可以满足长期连续运行的要求。流道内部的过流面没有尖锐的转角，介质在流道内流动的时候不会出现局部涡流，输送含颗粒介质的时候不容易出现颗粒沉积堵管的问题，对于含固量在10%以内的浆料输送工况，这种流道结构的无故障运行时间比直角流道的隔膜泵长40%以上。

　　在实际选型适配的时候，这种结构的隔膜泵可以根据输送介质的特性更换不同材质的隔膜、阀球与阀座，输送腐蚀性介质的时候可以搭配特氟龙材质的隔膜，输送食品级介质的时候可以搭配食品级橡胶隔膜，不需要改动泵体的主体结构就能完成适配，主体的气阀部分与流道部分完全隔离，输送的介质不会进入气阀室造成气阀卡滞，日常维护只需要定期检查隔膜的磨损情况、更换气源处理件的滤芯即可，维护工作量远低于同流量等级的电动离心泵或者柱塞泵。
