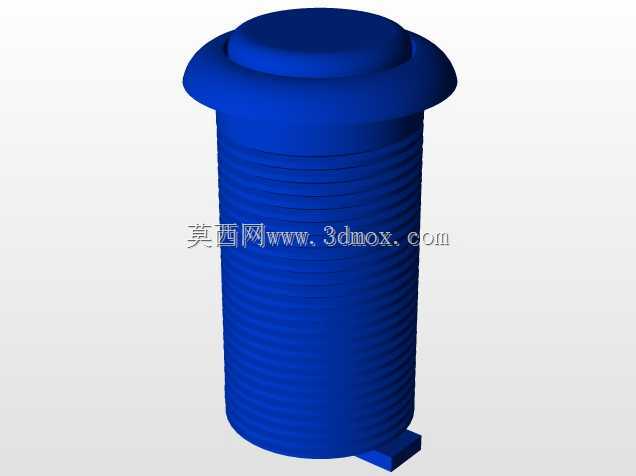

蓝色圆柱带法兰外螺纹传感部件

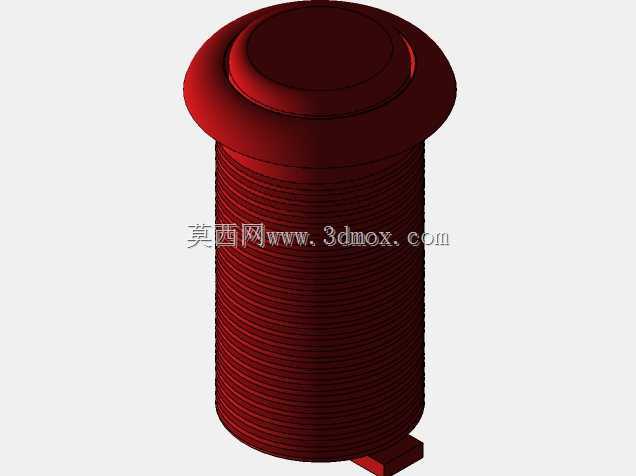

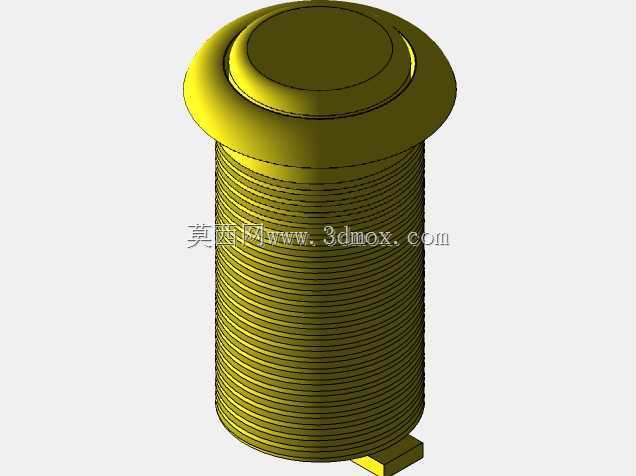

　　该模型呈现的是一种典型圆柱式传感部件，主体为细长圆柱结构，上端设置直径放大的法兰边，柱身带有连续外螺纹，底部保留出线或定位缺口。这种构型常见于接近开关、光电传感器、超声波探头或小型工业检测元件的外壳总成，适用于设备机架、面板、料道、夹具和自动化工位上的嵌入式安装。法兰边的作用不只是形成轴向限位，也能在拧紧螺母后把传感器稳定压在安装板表面，避免检测过程中因振动、碰撞或线缆拉扯产生轴向窜动。柱身螺纹则为安装深度调节提供了便利，现场可根据被测物距离、遮挡角度和避让空间，旋转调整探头伸出长度，再用背锁螺母固定。从结构边界看，设计时需要重点控制法兰外径、螺纹公称直径、有效螺纹长度以及下端出线位置。法兰外径决定安装孔周边所需平面空间，

　　若相邻孔距过小，会造成扳手操作空间不足或两个传感器互相干涉；螺纹段长度则直接影响可用板厚范围和检测端伸入深度。底部缺口或侧出结构通常用于走线、防转或容纳接头，建模时不能只把它视作装饰特征，因为它会影响装配方向、线缆弯曲半径以及与后方线槽的关系。在实际应用中，这类部件多用于金属到位检测、工件计数、液位或距离判断、气缸位置反馈、机械手末端定位等场景。选型时往往先确认检测面朝向和安装面厚度，再核对螺纹规格是否能穿过预制孔，最后判断法兰是否会与周边运动件发生擦碰。模型把法兰、螺纹和端部轮廓完整表达出来，有利于在整机布局阶段提前发现安装冲突，也便于制作安装板开孔图和装配示意。对于结构工程师而言，这类零件虽然外形不复杂，但尺寸链必须清楚：

　　法兰下表面到检测端的距离决定有效安装位置，螺纹末端到出线缺口的距离关系到螺母锁紧余量，整体外径则影响密集排布时的中心距。把这些边界纳入三维装配后，可以更直观地检查传感器与工件、导轨、夹爪和护罩之间的间隙，减少现场返工。
