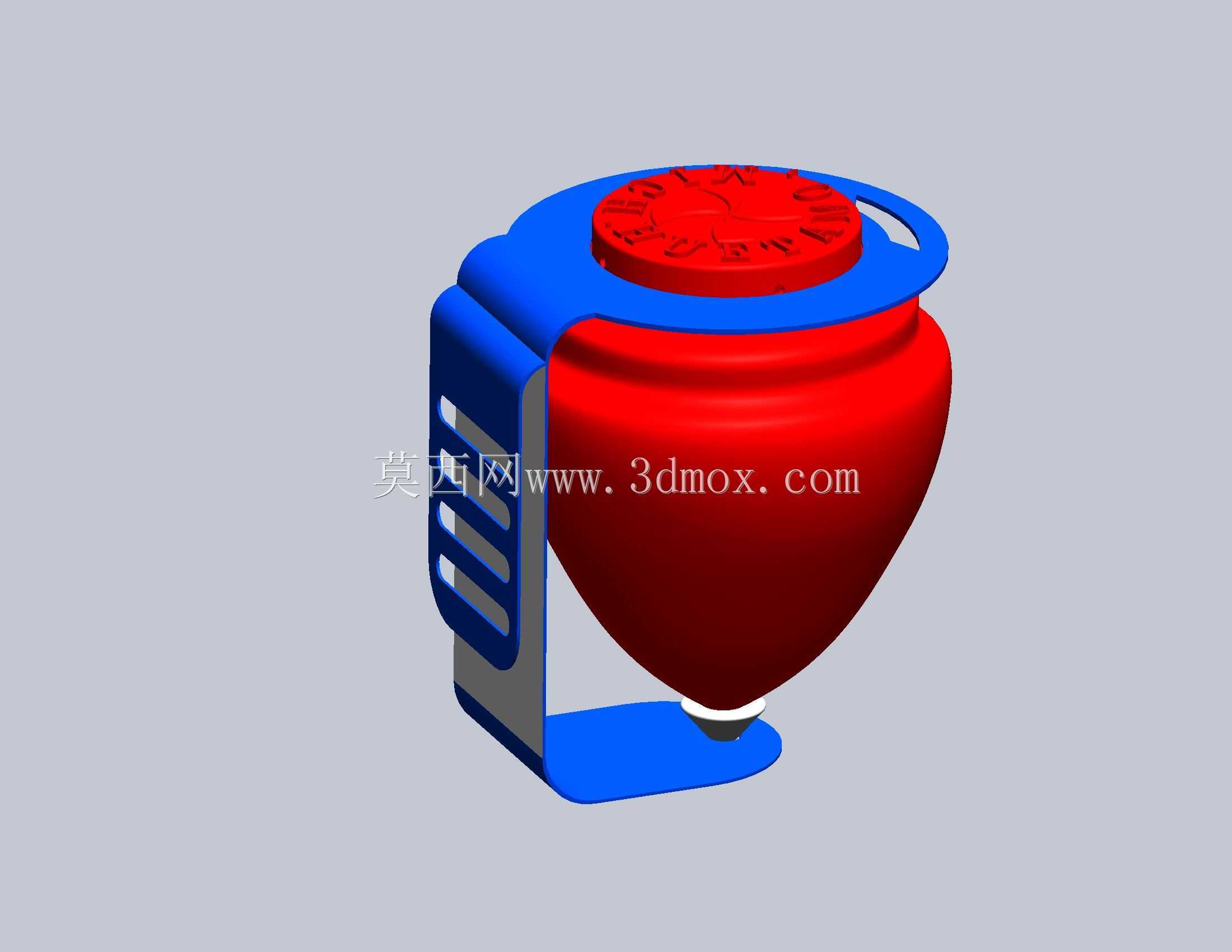

墨西哥特罗姆波传感安装固定支架结构

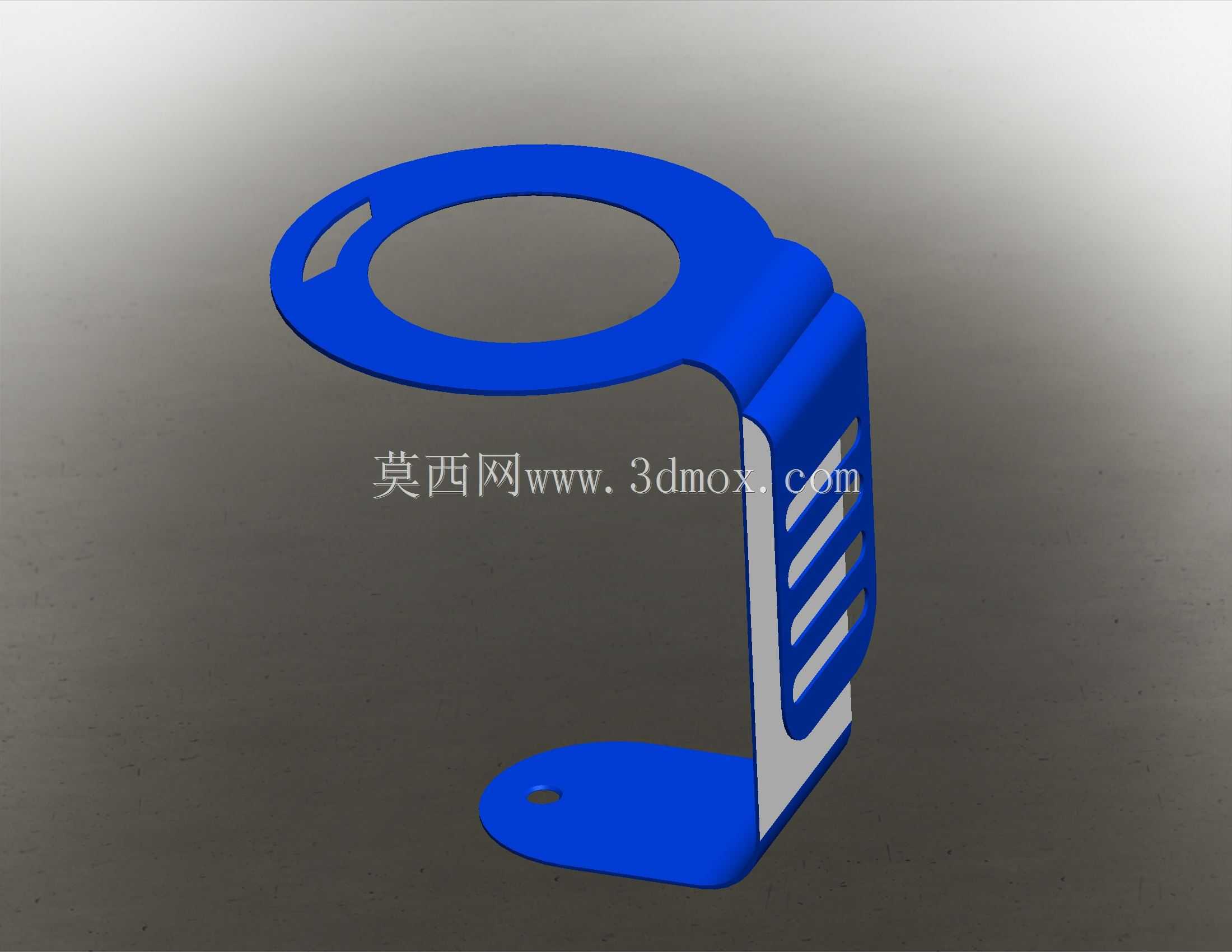

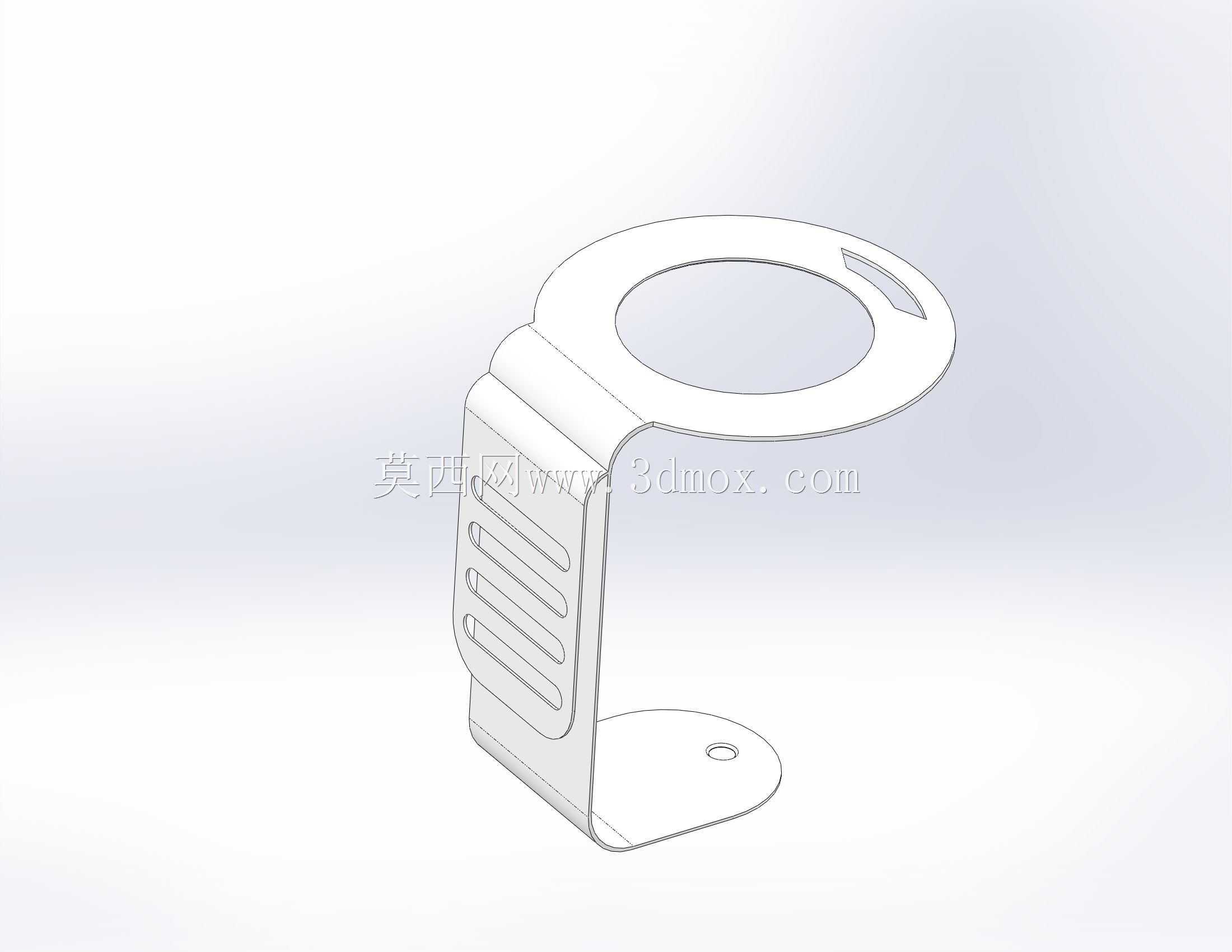

　　该零件属于传感检测类配套安装固定支架，整体采用薄金属板材经激光落料、多道折弯成型，无额外焊接拼接结构，加工一致性好，适合批量冲压生产。上部开设大直径环形避让孔，可直接套入柱状传感主体或配套的筒状检测元件，孔侧预留小缺口用于走线、定位防转，避免装入后发生周向转动。中部为竖直折弯支撑段，侧面冲制多道平行长槽，既可以减轻自身重量，也能作为安装位置微调的对位槽，适配不同安装高度的固定需求，同时长槽结构可释放板材折弯后的内应力，降低折弯回弹带来的形位偏差。下部为水平安装底板，板面预留一个小圆安装孔，可通过螺栓将整个支架锁紧在设备机架、台面或型材基座上。

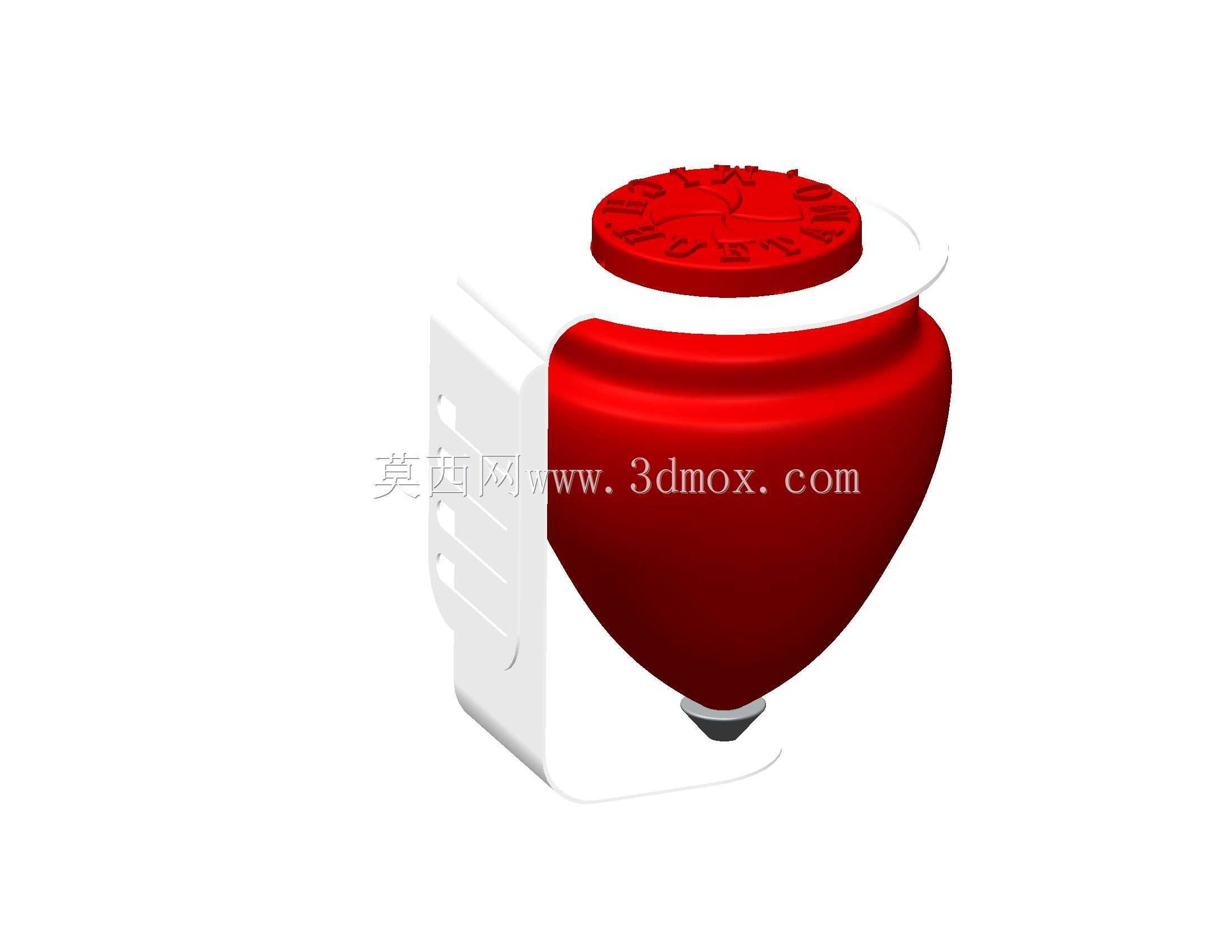

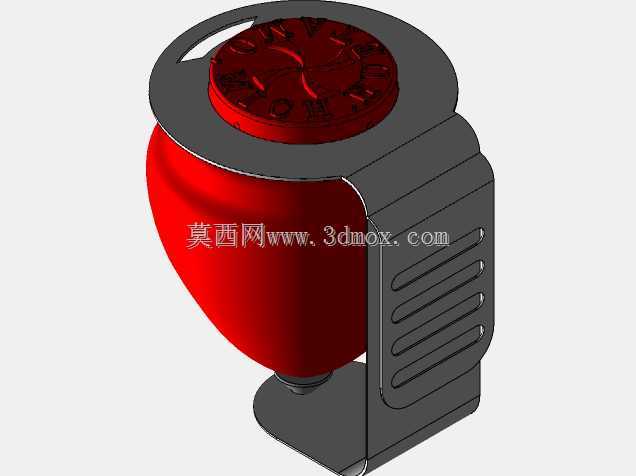

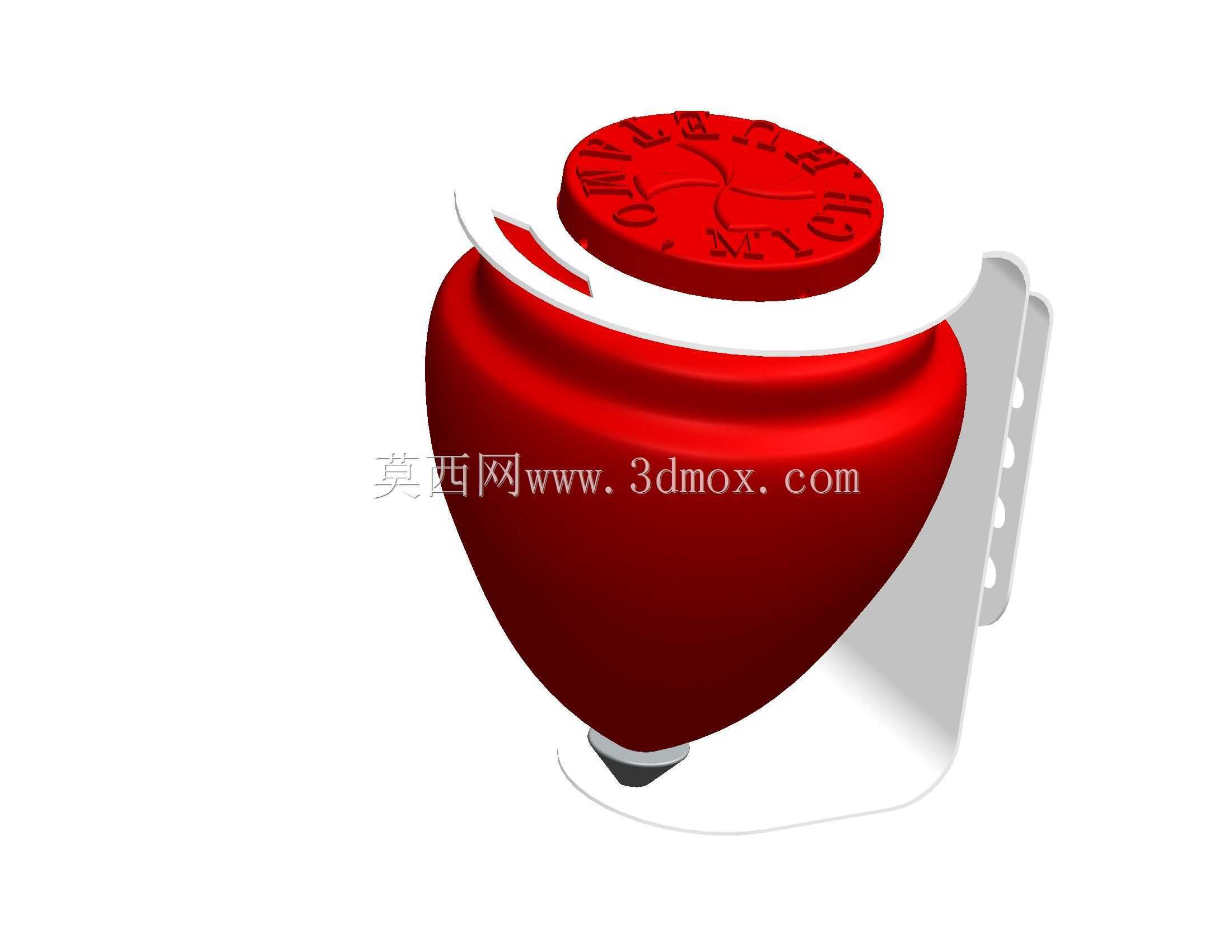

　　从实际使用场景看，这类支架多用于轻工输送线、小型实验检测台、非标自动化工位中，用来固定接近式、光电类柱状传感元件，使检测探头保持在指定的空间高度与朝向。上部环形抱持结构不需要额外加装紧固件，套入元件后依靠板材自身弹性与侧边缺口限位即可完成初步定位，装配效率高于传统双侧锁紧抱箍。中部竖直段的折弯高度决定了传感元件的抬升距离，下部底板的外轮廓尺寸决定了安装时所需的平面边界，底板孔位到立板的距离则决定了支架相对安装基面的探出距离。

　　结构设计上充分利用了钣金件的工艺特性：所有外轮廓均为平滑曲线过渡，无尖锐尖角，落料时不易产生毛刺集中；折弯线避开孔边，防止孔位受折弯拉扯发生变形；整体壁厚均匀，支撑段与底板互为垂直加强，即使在设备持续振动的工况下也能保持较好的姿态稳定性。立板上的开槽方向与受力方向平行，不会明显削弱纵向支撑刚度，同时能在元件需要小幅调整前后位置时，配合外部紧固件实现槽内滑移对位。

　　建模时需重点控制三处折弯的内R角与折弯扣除系数，保证上部圆环中心与下部安装孔的相对位置公差；环形缺口的宽度要匹配传感元件的出线或定位凸台尺寸，避免装配干涉；底板安装孔需预留标准螺栓穿过间隙，立板与底板的折弯垂直度直接决定传感元件的检测轴线是否与被测面垂直，是该零件建模与出图时的核心管控形位。
