带安装孔异形连接支座结构设计

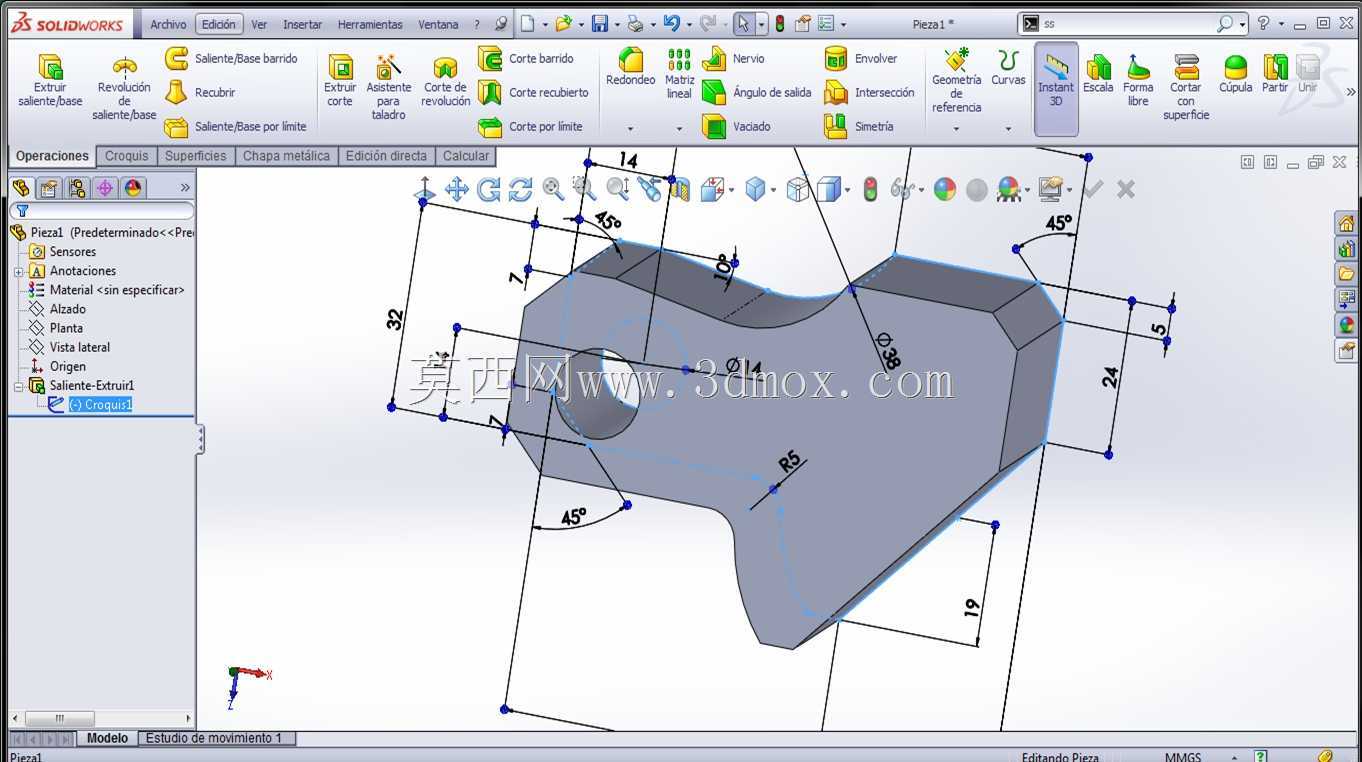

　　这类异形带孔支座常应用在轻工自动化生产线的侧边定位工位、小型检测设备的传感器安装支架场景中，核心作用是为相邻功能组件提供刚性支撑与精准定位基准，避免设备运行过程中出现组件偏移、振动松脱的问题。从结构设计逻辑来看，整体采用一体化切削成型的思路，没有额外拼接焊缝，能在有限安装空间内兼顾支撑强度与轻量化需求，主体轮廓的多处斜切过渡并非单纯为了造型，而是为了避让相邻运动部件的运行轨迹，防止设备动作时出现结构干涉。中间预留的通孔为核心安装定位孔，孔位周边做了微小的沉台处理，安装时螺栓锁紧后端面能完全贴合，不会出现螺栓头突出刮碰周边线缆或者运动件的问题，孔的直径公差按照中等精度配合等级设计，既能保证安装时的穿装便利性，

　　又能控制定位偏差在设备允许的范围内。外形尺寸的标注完全围绕实际安装边界展开，整体最大外轮廓的长宽高尺寸适配常见的20-40mm规格铝型材安装槽位，不需要额外做转接板就能直接固定在型材框架上，多处标注的角度尺寸对应安装面的倾斜角度，能保证搭载的功能件朝向预设的工作方向，比如搭载光电传感器时，检测面能正好对准待检测工件的通过位置。结构上的多处圆角过渡一方面是为了减少加工时的应力集中，避免长期受振动载荷出现根部断裂的问题，另一方面也能消除零件的锐边，防止装配调试时划伤操作人员。零件的厚度选择经过受力校核，在承受常规5kg以内的侧向载荷时不会出现明显形变，底部的平直安装边能完全贴合安装基准面，锁紧后不会出现翘曲问题，侧边的尺寸标注对应相邻组件的安装间隙，预留的1-2mm间隙能抵消装配累积误差，降低现场调试的修配工作量。
