异形带孔安装连接支座结构设计

　　在工业装配场景中，这类异形带孔支座常作为传感器配套安装的连接构件使用，主要承担定位支撑、载荷传递的作用，适配各类仪器仪表、检测传感装置的工位固定需求，能在狭小的设备安装空间内完成非规则安装面的适配固定，避免额外加工转接板带来的装配公差累积。从结构设计逻辑来看，该构件采用一体化切削成型的结构思路，整体轮廓通过多段直线与R角圆弧平滑过渡，既消除了尖锐棱角带来的应力集中风险，也能适配周边相邻构件的避让需求，不会在装配时与周边管线、紧固件发生干涉。构件上设置的贯通圆孔为核心安装定位孔，孔位周边做了局部加厚处理，能提升螺栓锁紧时的结构强度，避免长期受振后出现孔位开裂、滑牙的问题。从尺寸边界来看，构件整体最大轮廓的长宽尺寸控制在小尺寸区间，

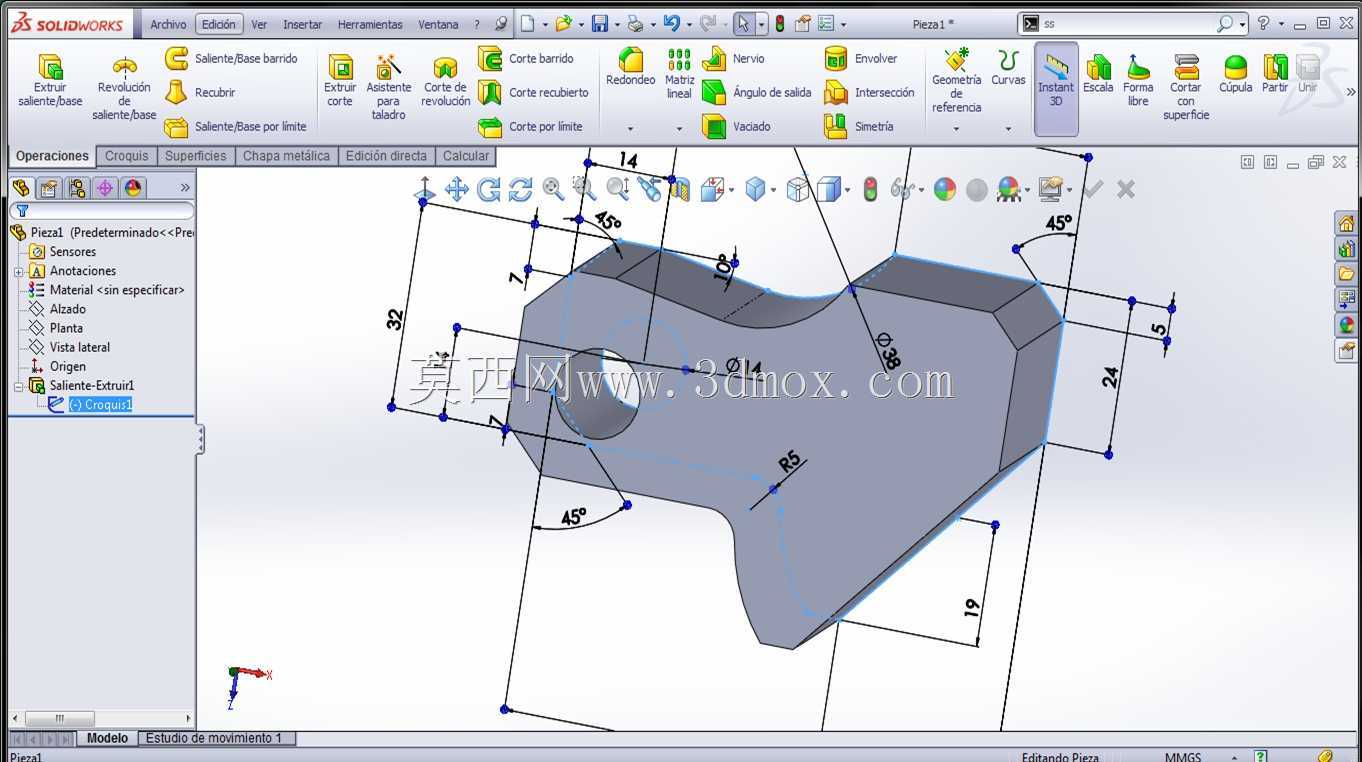

　　各段折弯与切角的角度经过精准标定，45度切边、R6圆弧等结构都对应实际装配的避让需求，19mm的侧边高度能保证安装后构件与安装基面留有足够间隙，方便走线或者调整安装角度。这类构件在实际使用中，不需要额外做复杂的表面处理，常规的发黑或者镀锌处理即可满足一般工业环境的防锈需求，安装时通过单孔配合定位销或者螺栓完成主固定，侧边的异形轮廓可以卡入对应安装座的卡槽内，实现防转定位，不需要额外设置防松结构就能满足中低载荷工况下的长期使用要求。建模过程中需要重点关注各段轮廓的相切约束，避免出现曲面断差，同时要保证安装孔的轴线与安装基面的垂直度公差，否则会出现装配后传感器检测角度偏移的问题，各倒角与圆角的尺寸要匹配实际加工的刀具参数，避免设计出无法通过常规铣削加工完成的结构，保证模型能直接对接生产加工环节，不需要二次调整结构参数。
