焊锡线材送进裁切成型工装结构

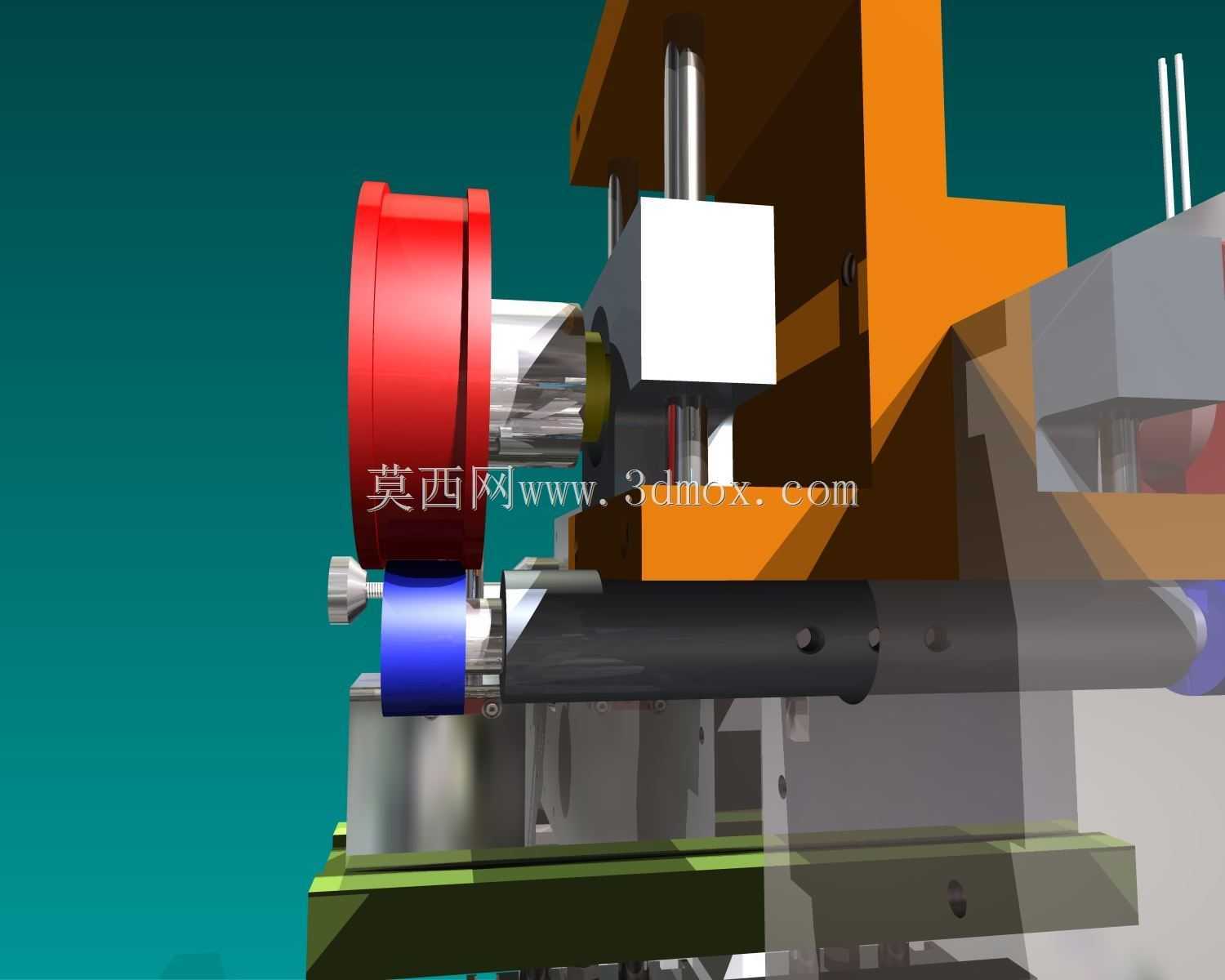

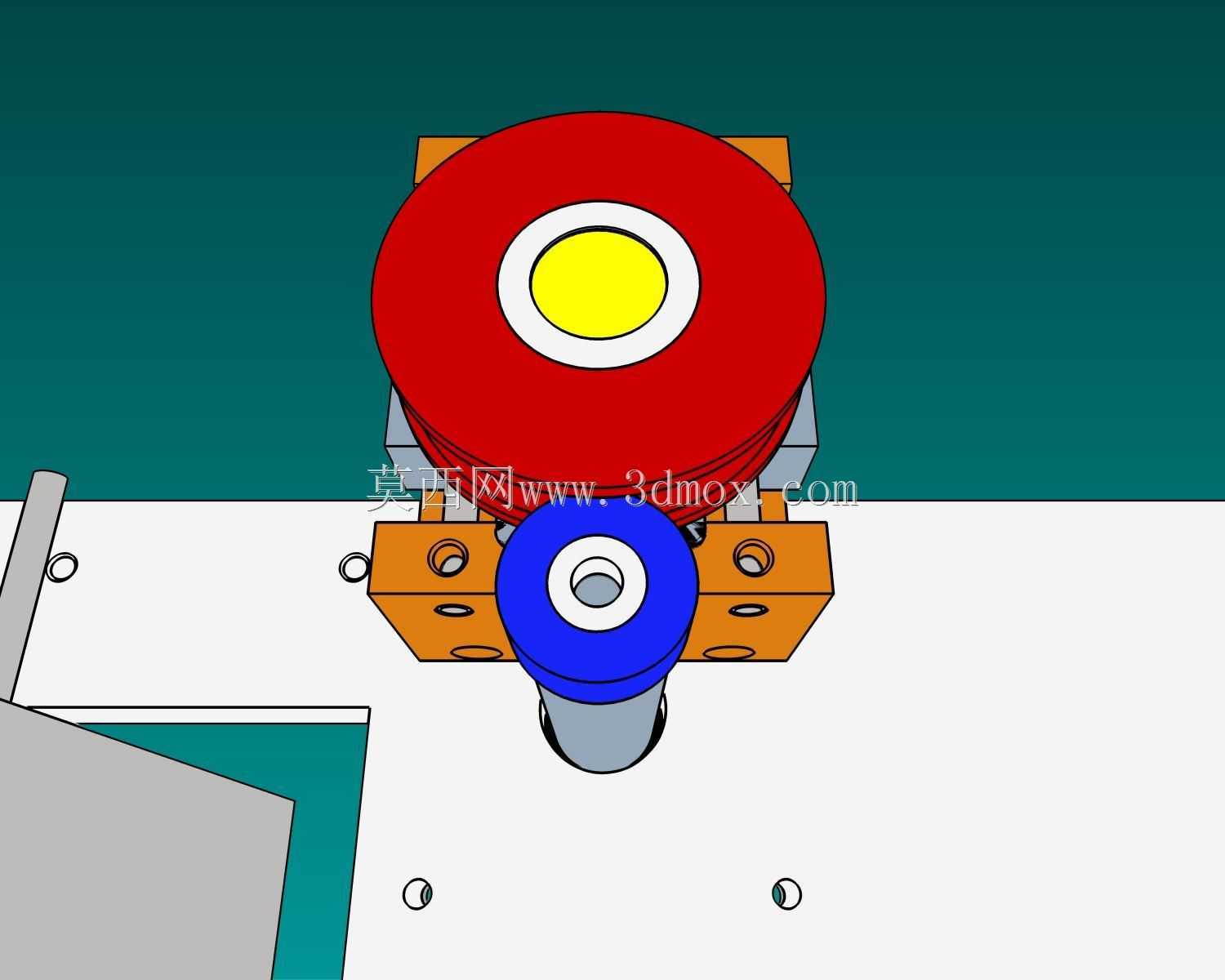

　　这套结构面向细径焊锡线材的在线供给与定长处理场景，常见于电子装配工位、传感器引脚预处理、线束预焊以及小型元器件搪锡工序。现场使用时，锡线卷装料被支撑在红色主轮上，线材经下方蓝色压轮与侧向导嘴引出，再由前端夹持或切断部件完成送出、定位和切断。红色主轮兼具储料、阻尼放卷和走线基准作用，轮槽宽度按常用锡线直径设定，可减少线材在高速牵引下的跳槽与扭曲；蓝色压轮通过支架贴近主轮，提供稳定的包角和摩擦约束，避免软质锡线被压扁或拉细。

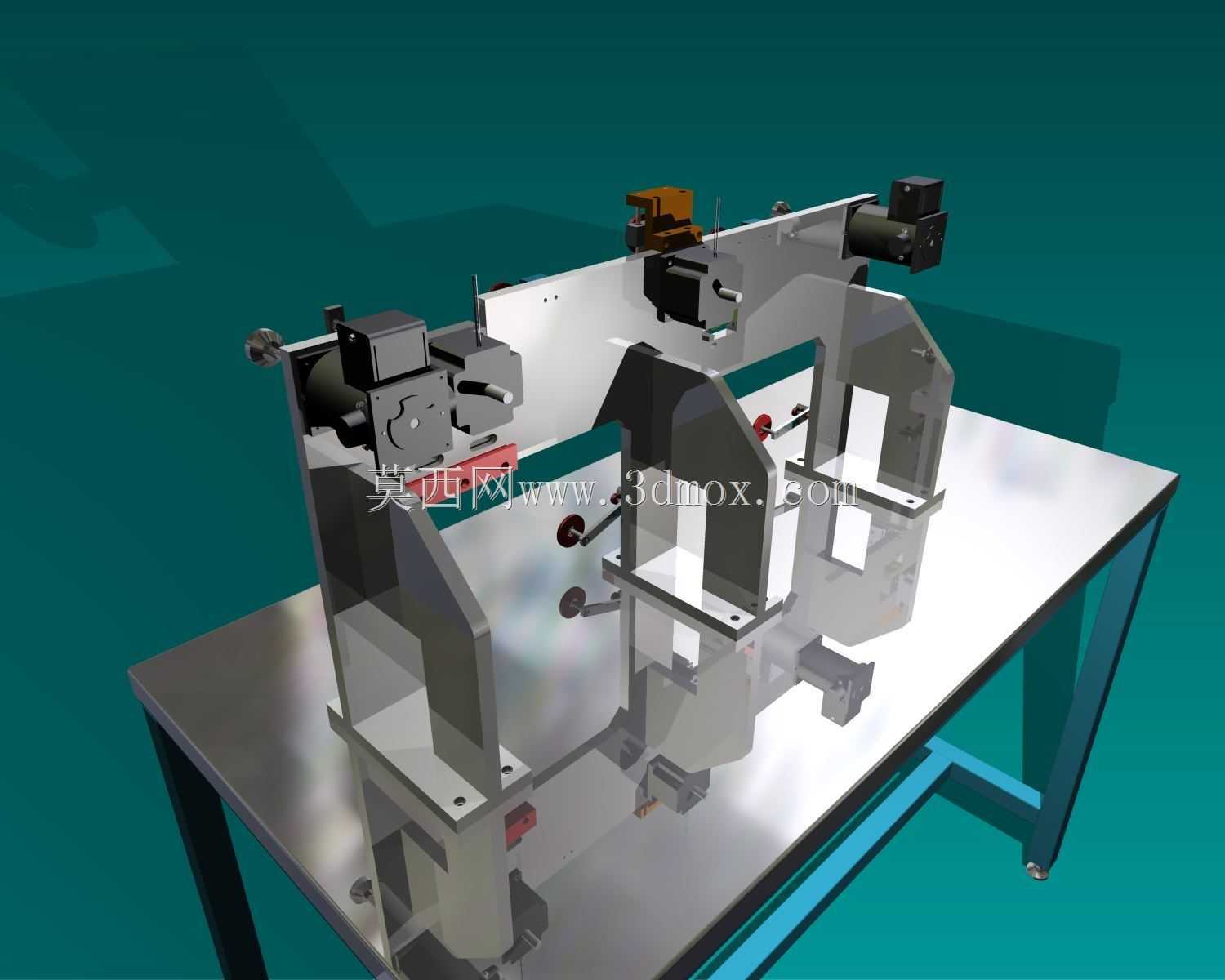

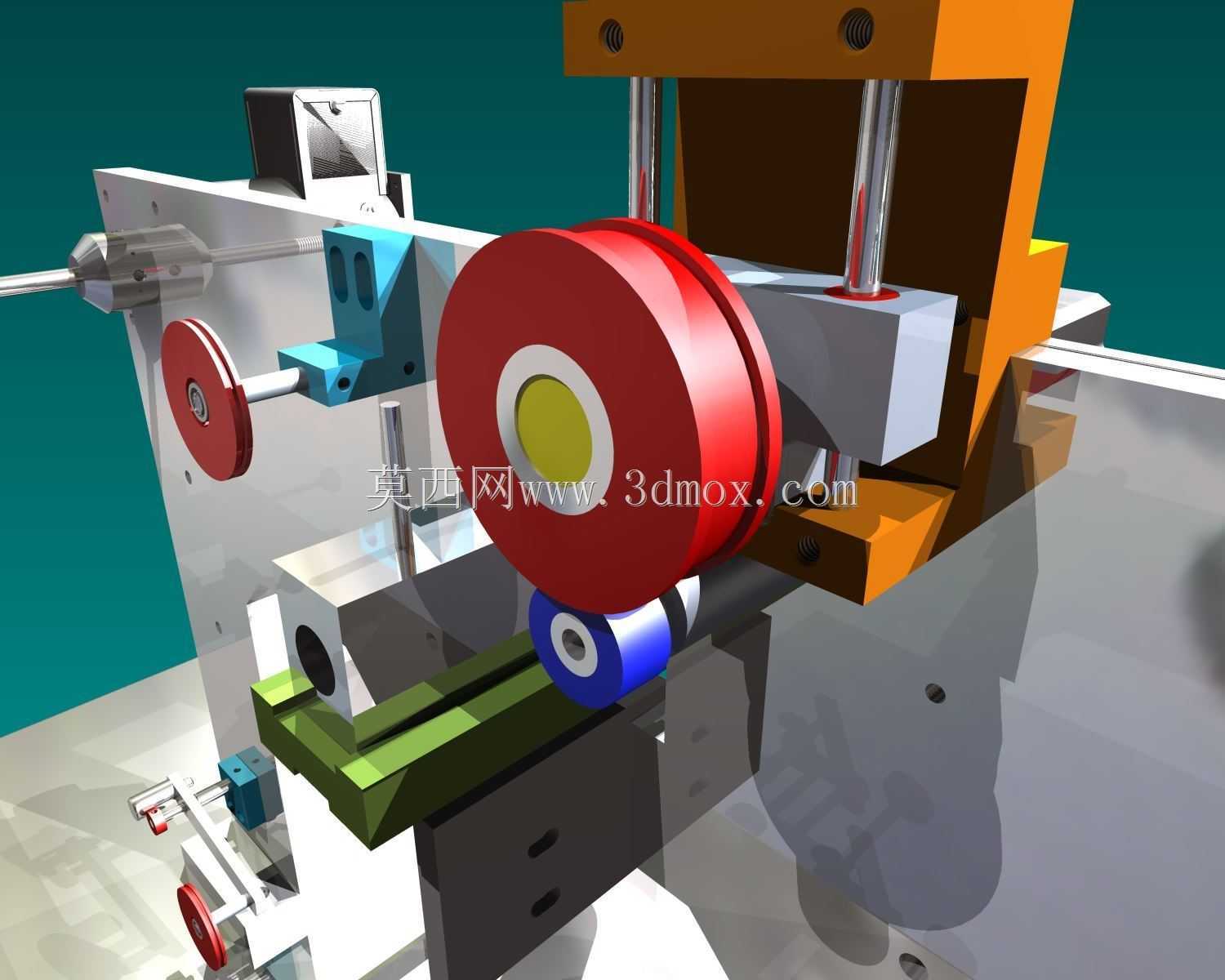

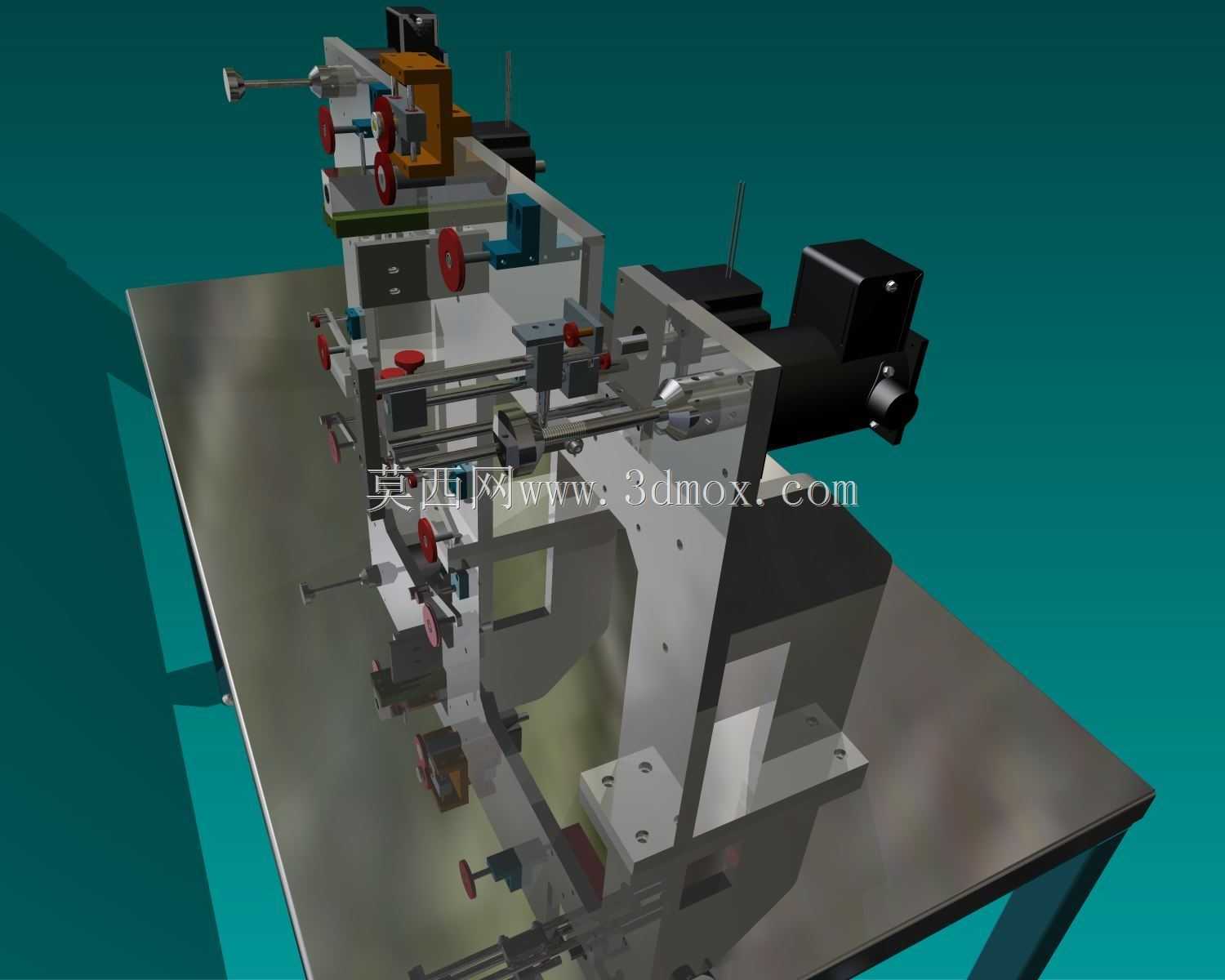

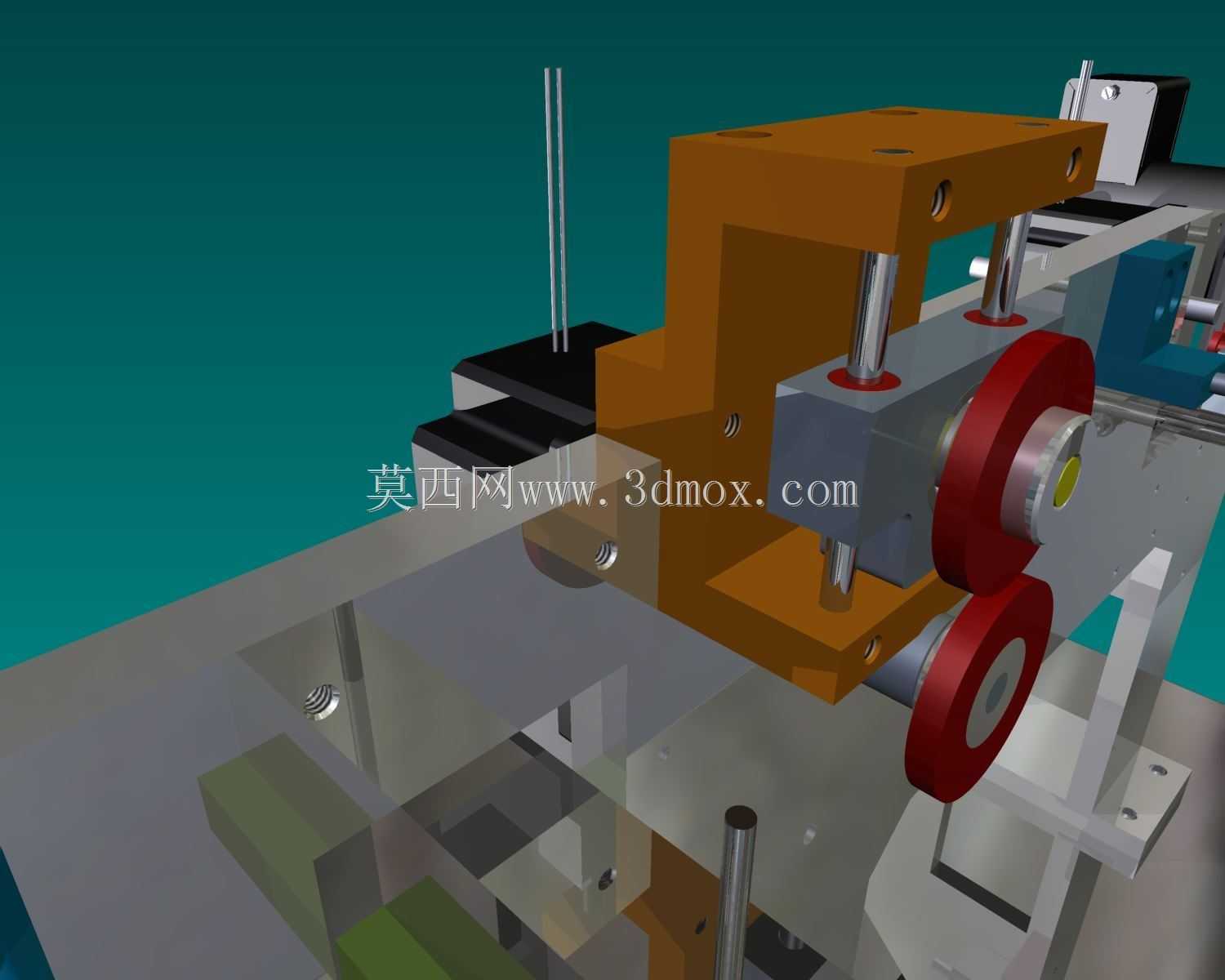

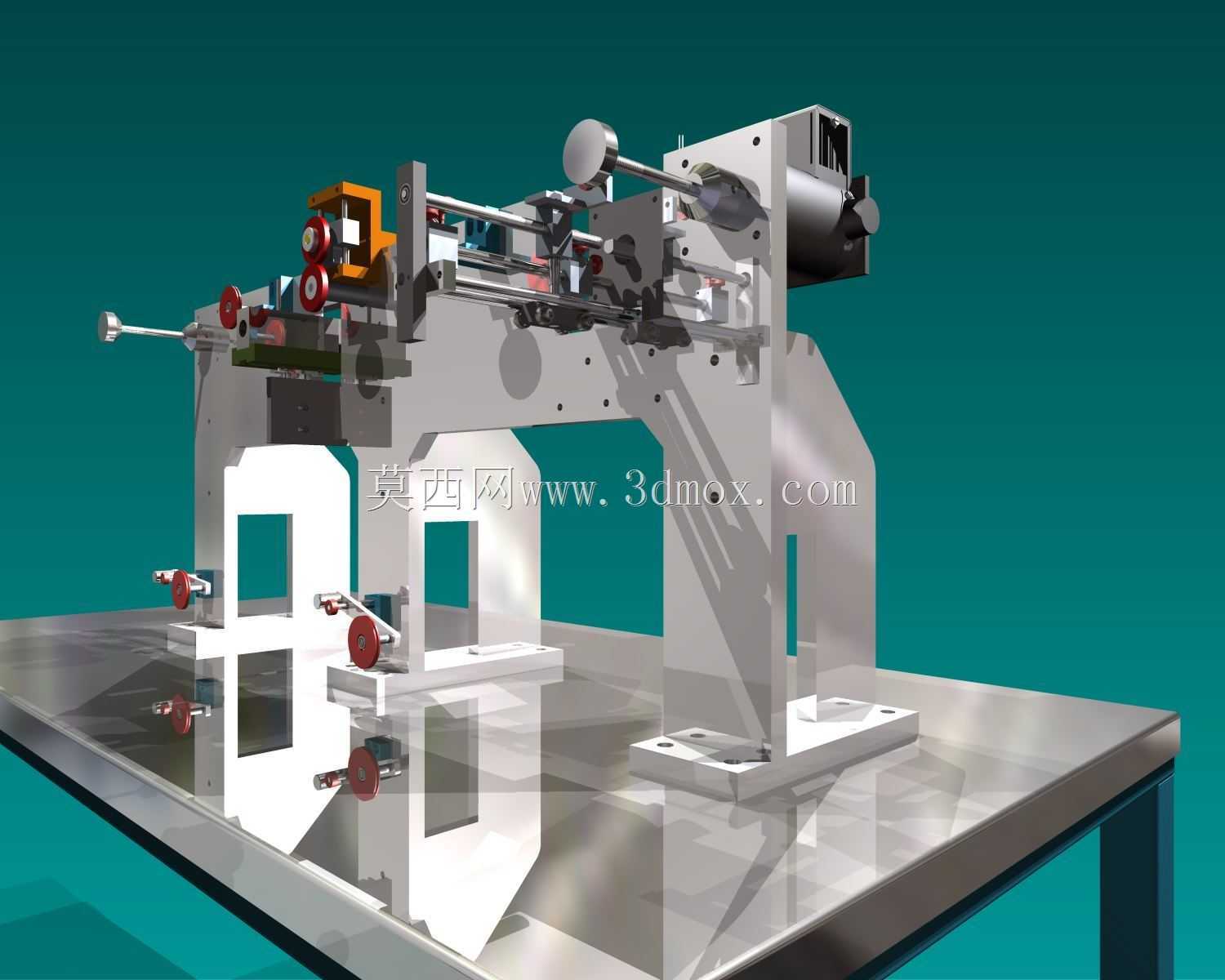

　　从布局看，立板承担主要安装基准，各轴座、导向块和执行件均围绕送线路径布置。橙色上部构件为压轮或切刀提供安装空间，两根导柱保证活动部件沿固定方向升降，横向丝杆与滑块则用于调整送线位置或切刀间距。绿色导轨段承担线材送出前的平直托持，能抑制锡线因自身刚度低而产生的拱起，保证切断长度一致性。前端蓝色小座和金属导嘴形成最后一级约束，其孔径略大于线径，既允许顺畅通过，又能限制偏摆。

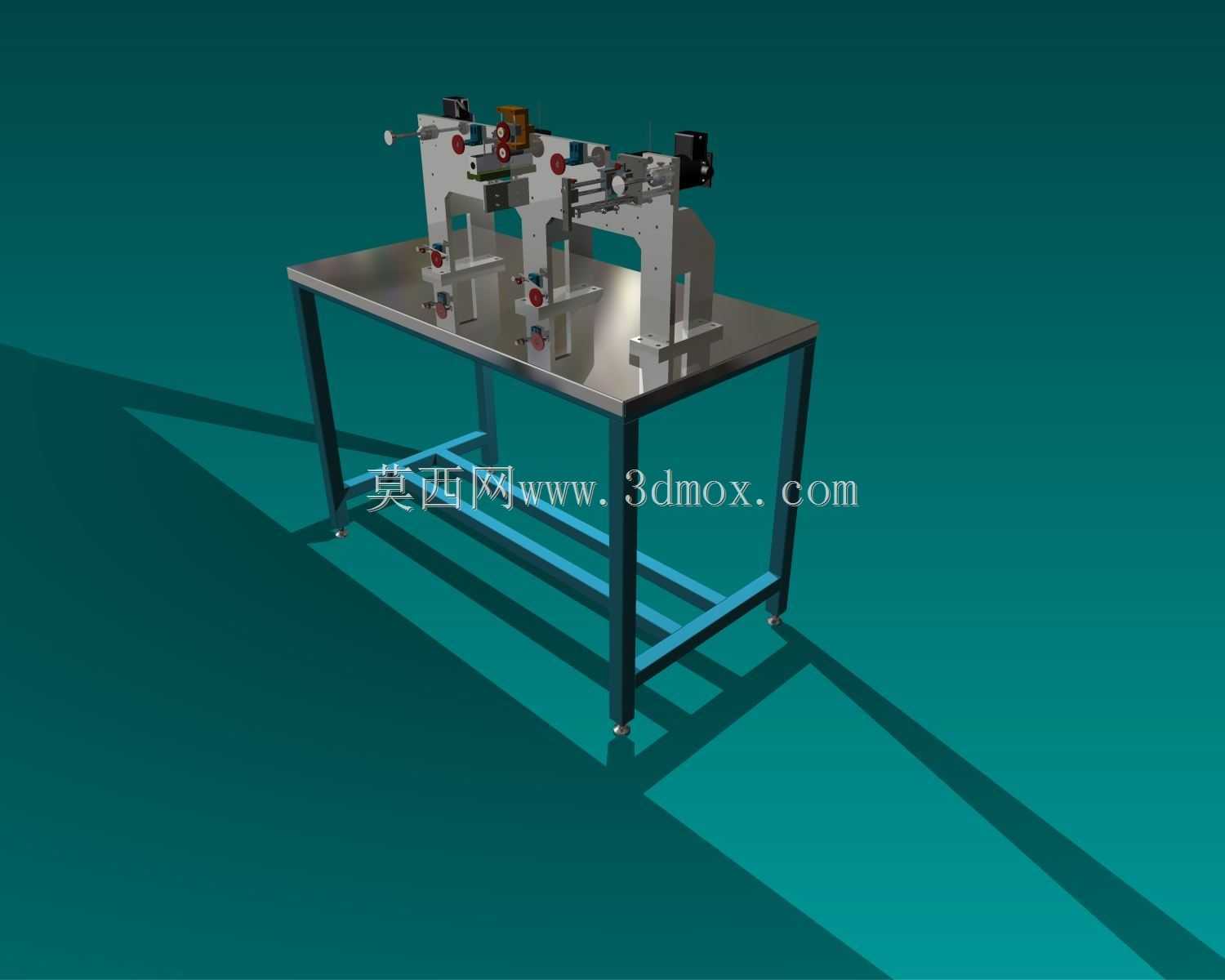

　　设计思路上，结构优先解决软质金属线材易变形、易卡滞和送进量不稳定的问题。主轮与压轮之间不采用过大压紧力，而是通过接触弧长和适度阻尼控制张力；导嘴入口可做微小倒角，防止刮削锡线表面。切刀若布置在导嘴出口附近，应使动刀与定刀间隙小于线径的三分之一，避免切口出现马蹄形或拉丝。安装边界方面，整体可固定在标准工作台面或设备立板上，走线高度需与焊锡工位、夹爪或传感器夹具保持同一轴线；侧向手轮用于换料和手动穿线，维护时应留出卷料装卸空间，避免与相邻电磁阀、气管或焊头干涉。

　　三维建模时需要重点表达轮槽、压轮偏心调节、导柱同轴度以及导嘴对中关系。活动件之间应保留实际间隙，压轮支架宜设置腰形孔以适配不同线径，弹簧或顶丝位置要便于在不拆解主体的情况下调整阻尼。对于结构工程师而言，这类装置的价值不在复杂传动，而在于把放卷、阻尼、导向、校直和切断压缩到紧凑空间内，使锡线在连续作业中以稳定张力到达焊点，从而提升预焊质量并减少锡线浪费。
