电力变压器外观检测视觉工作站

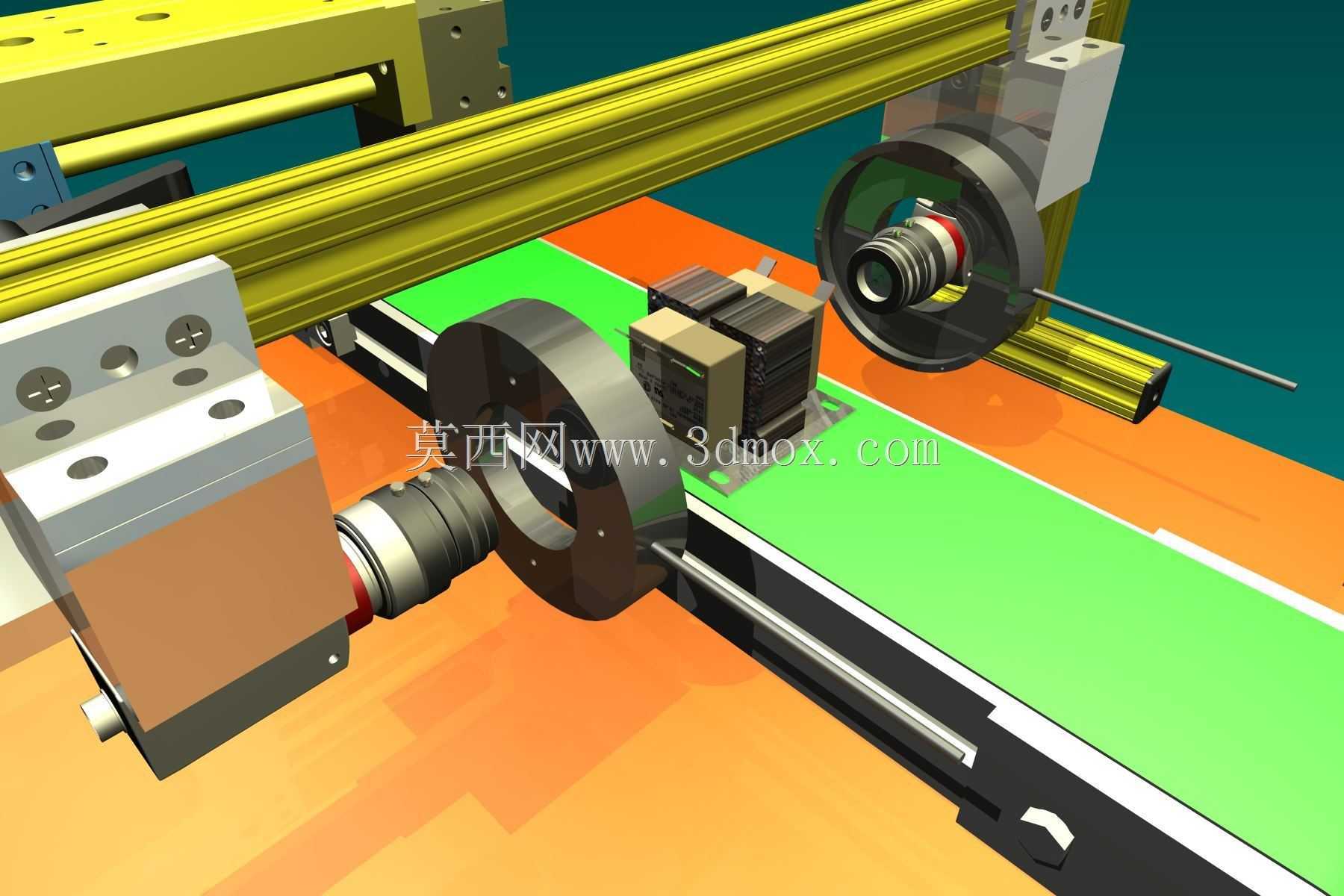

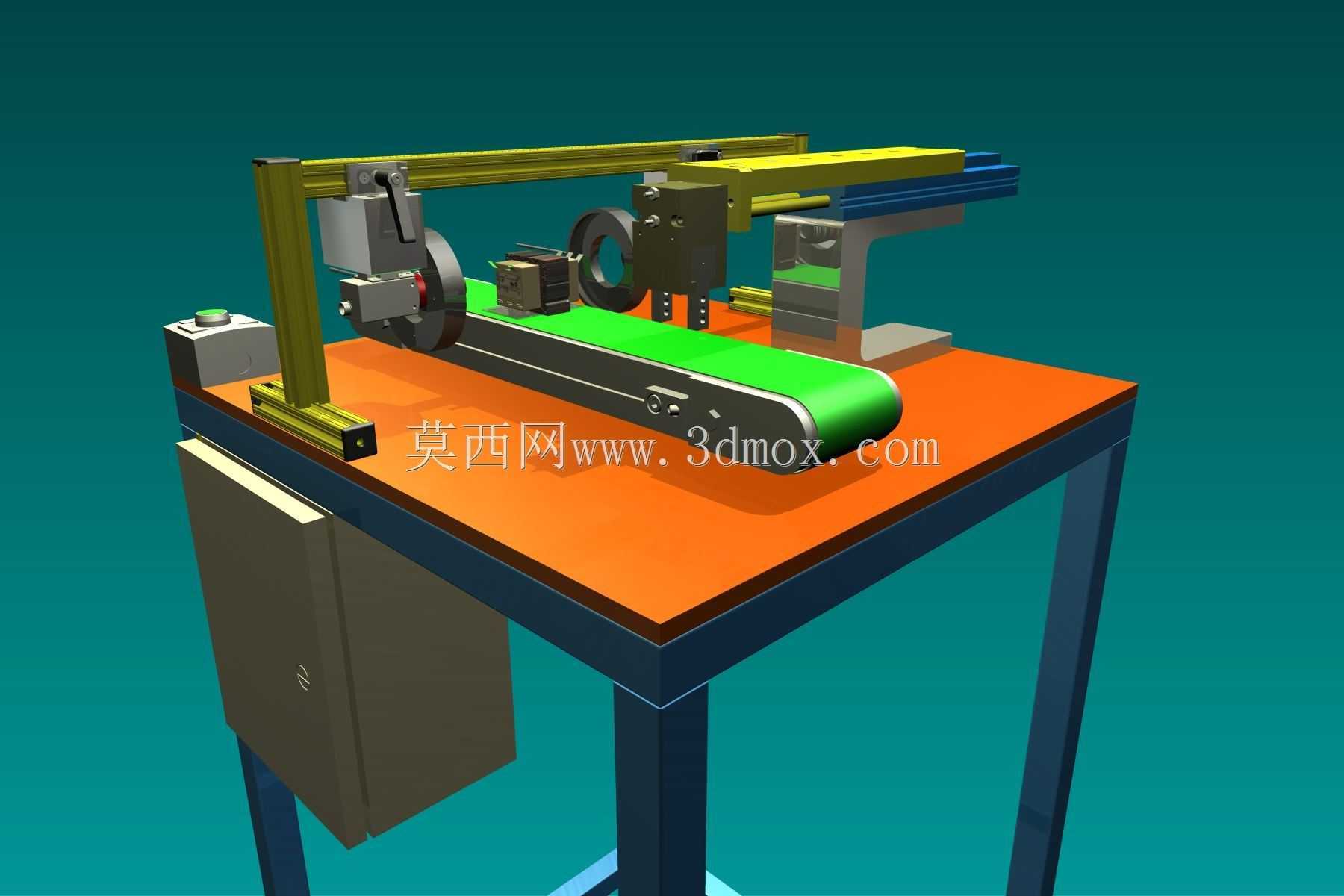

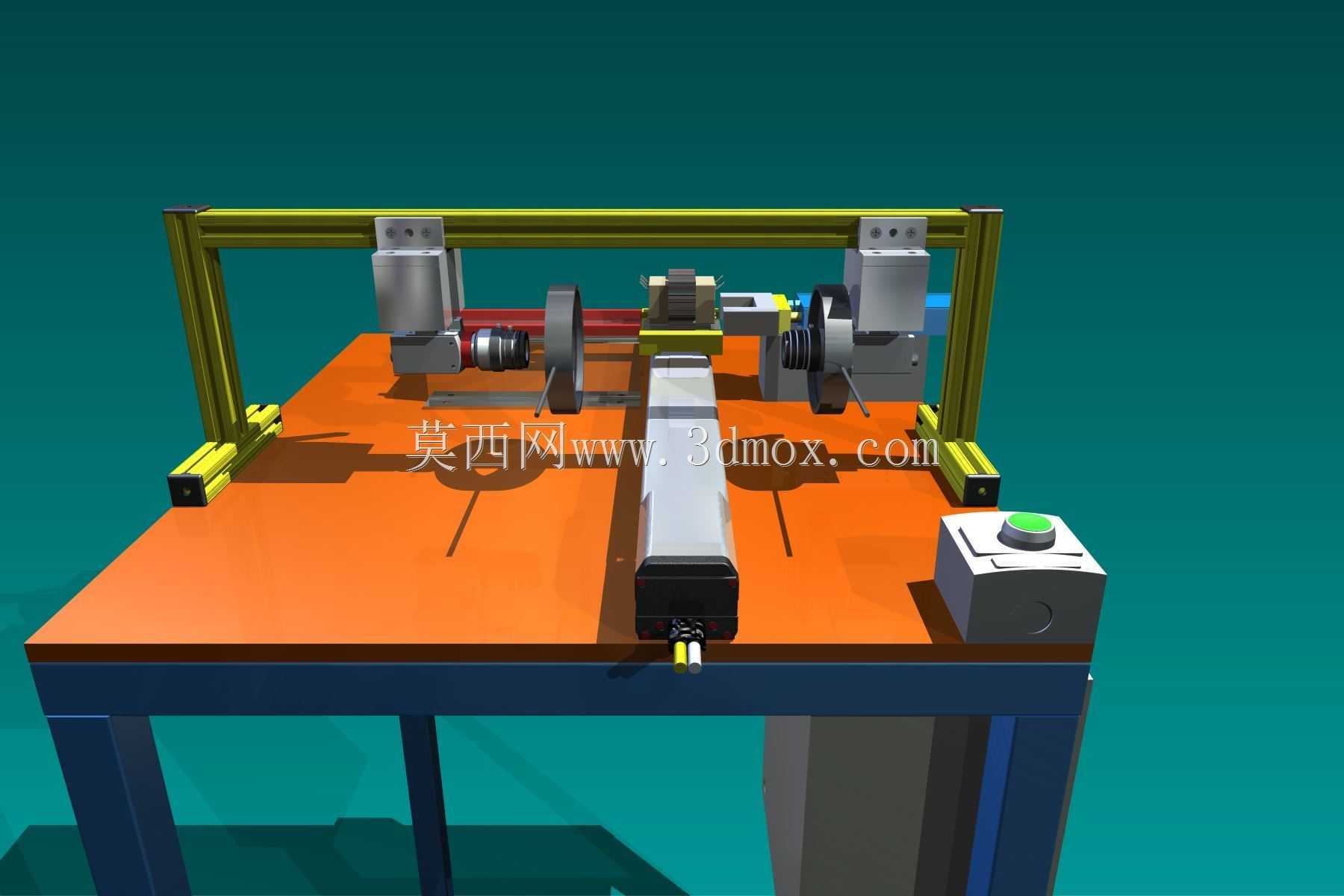

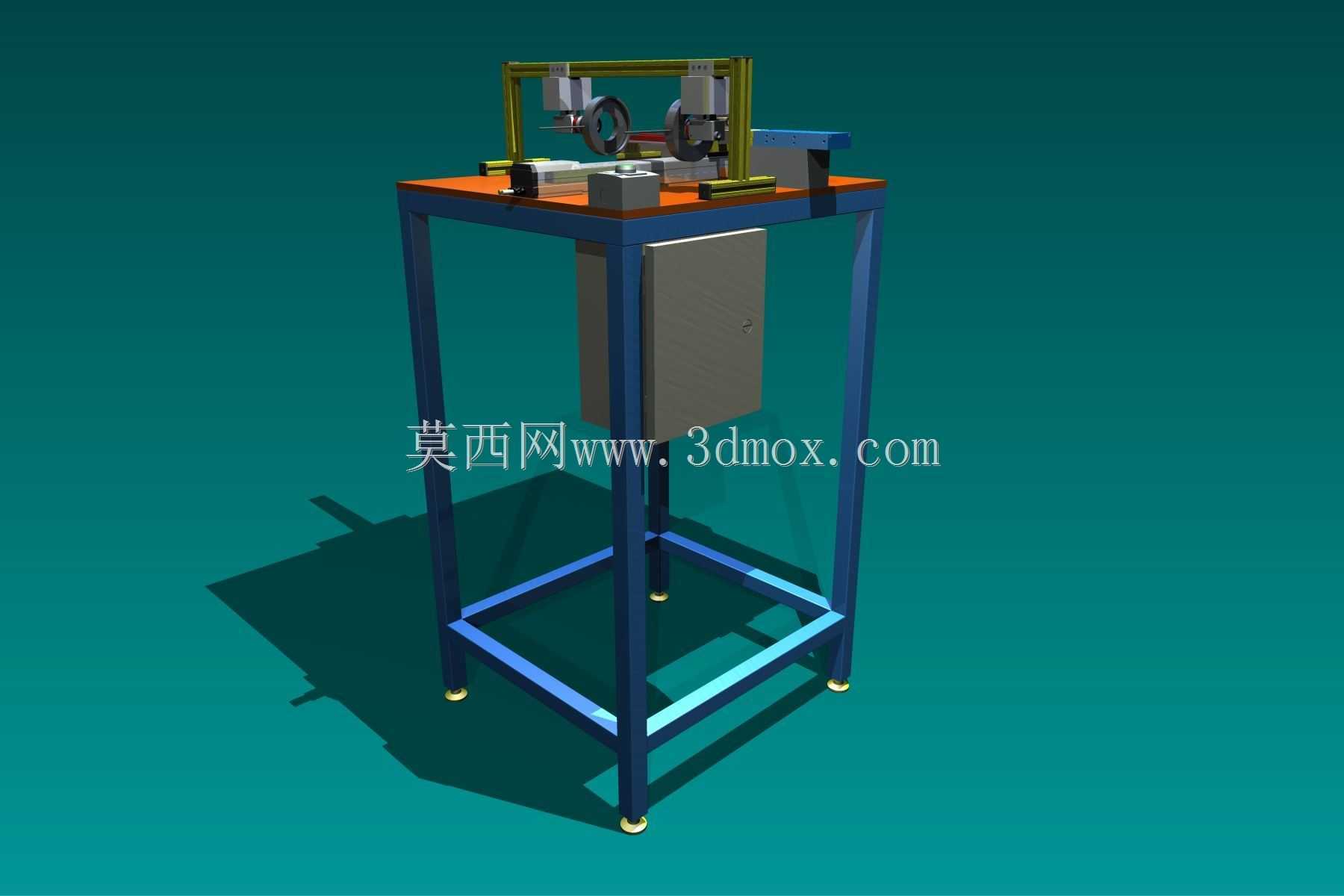

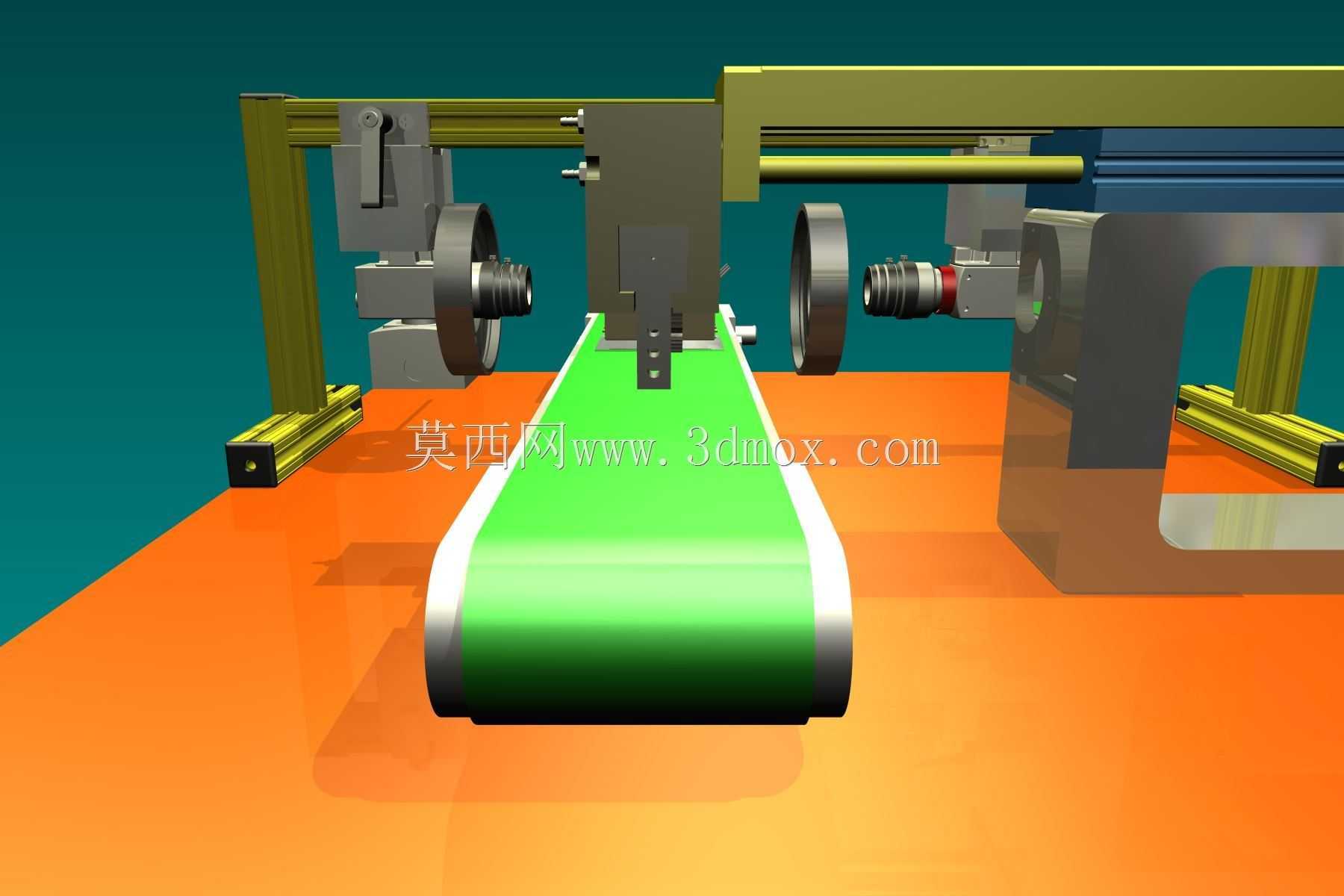

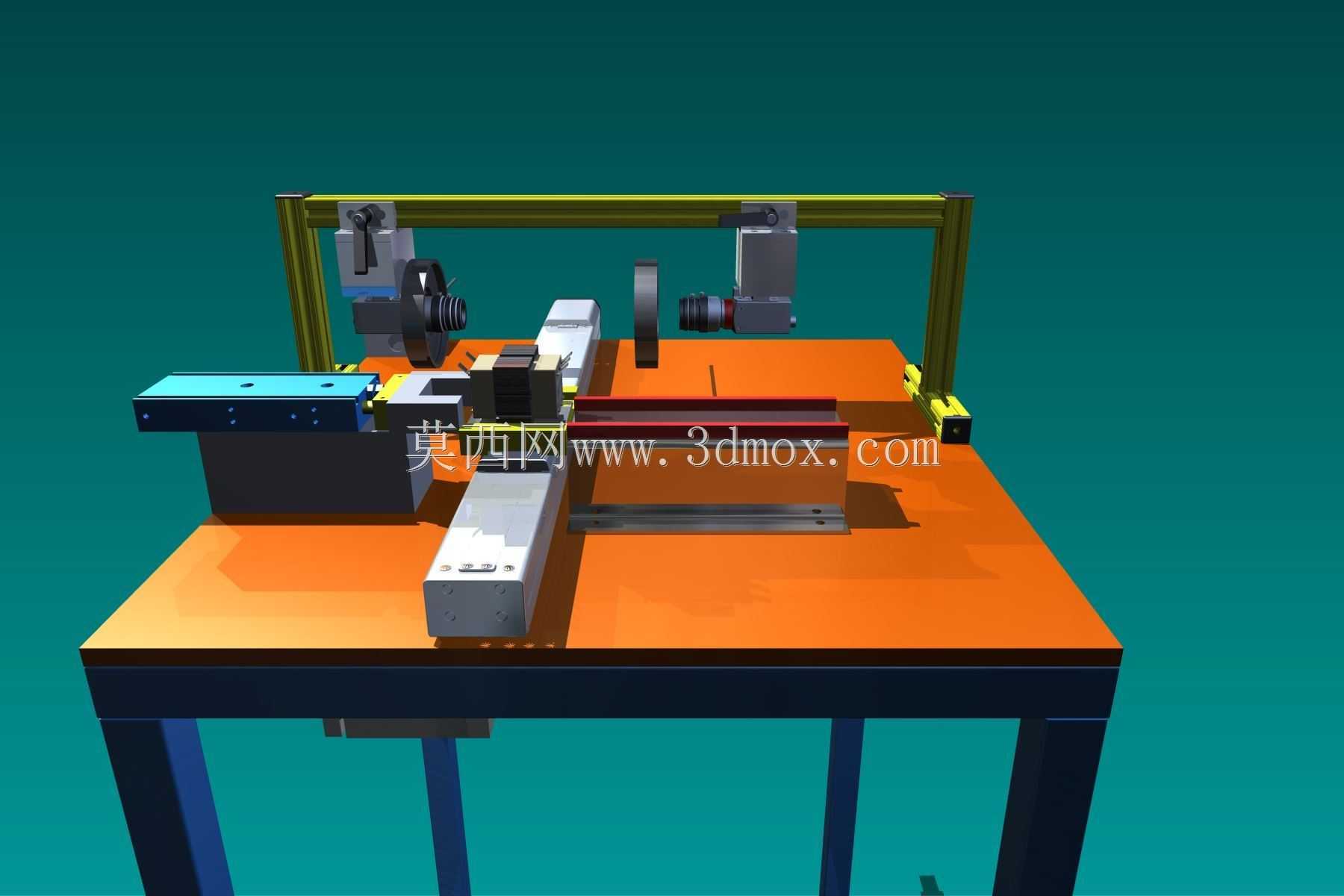

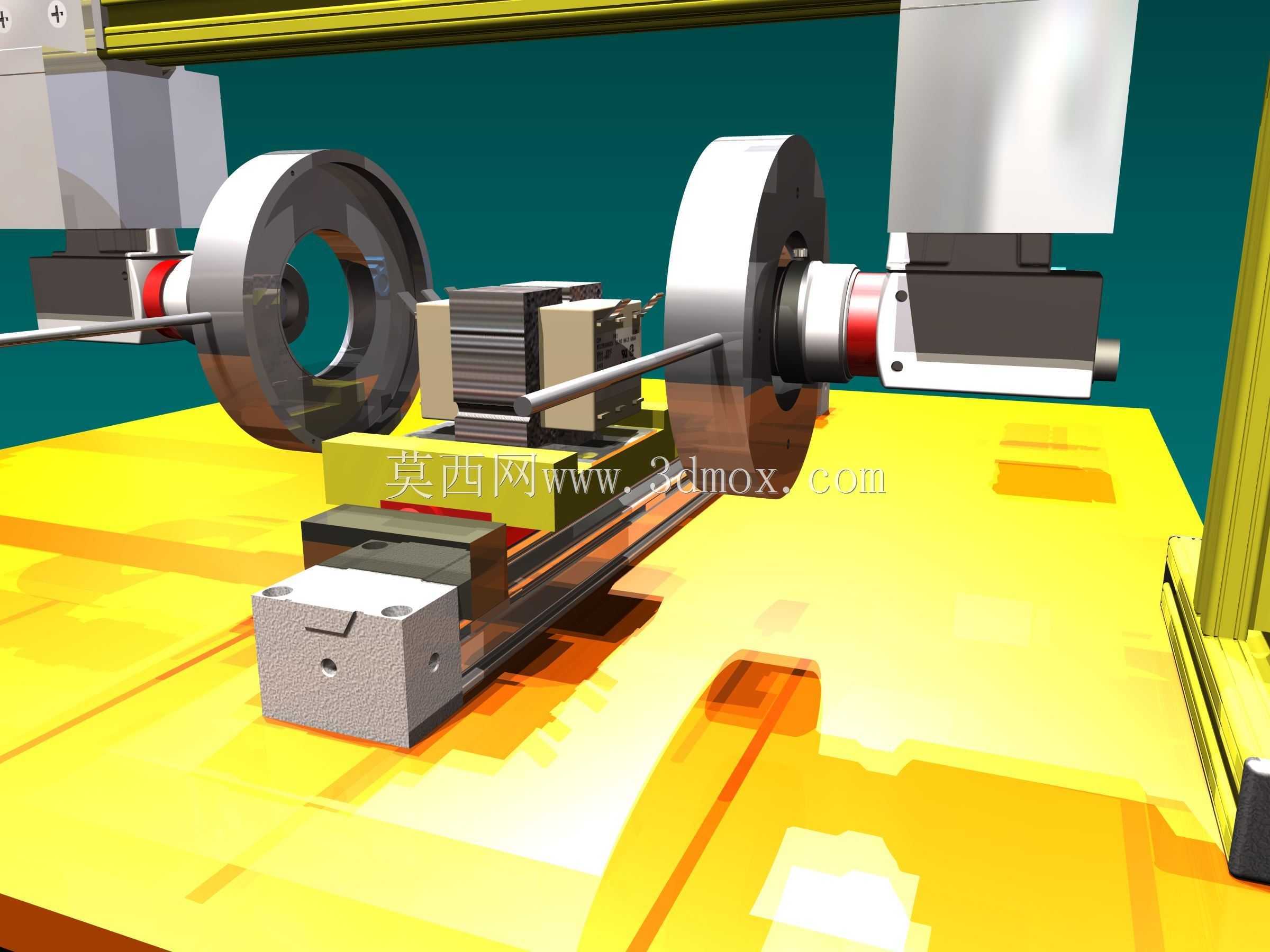

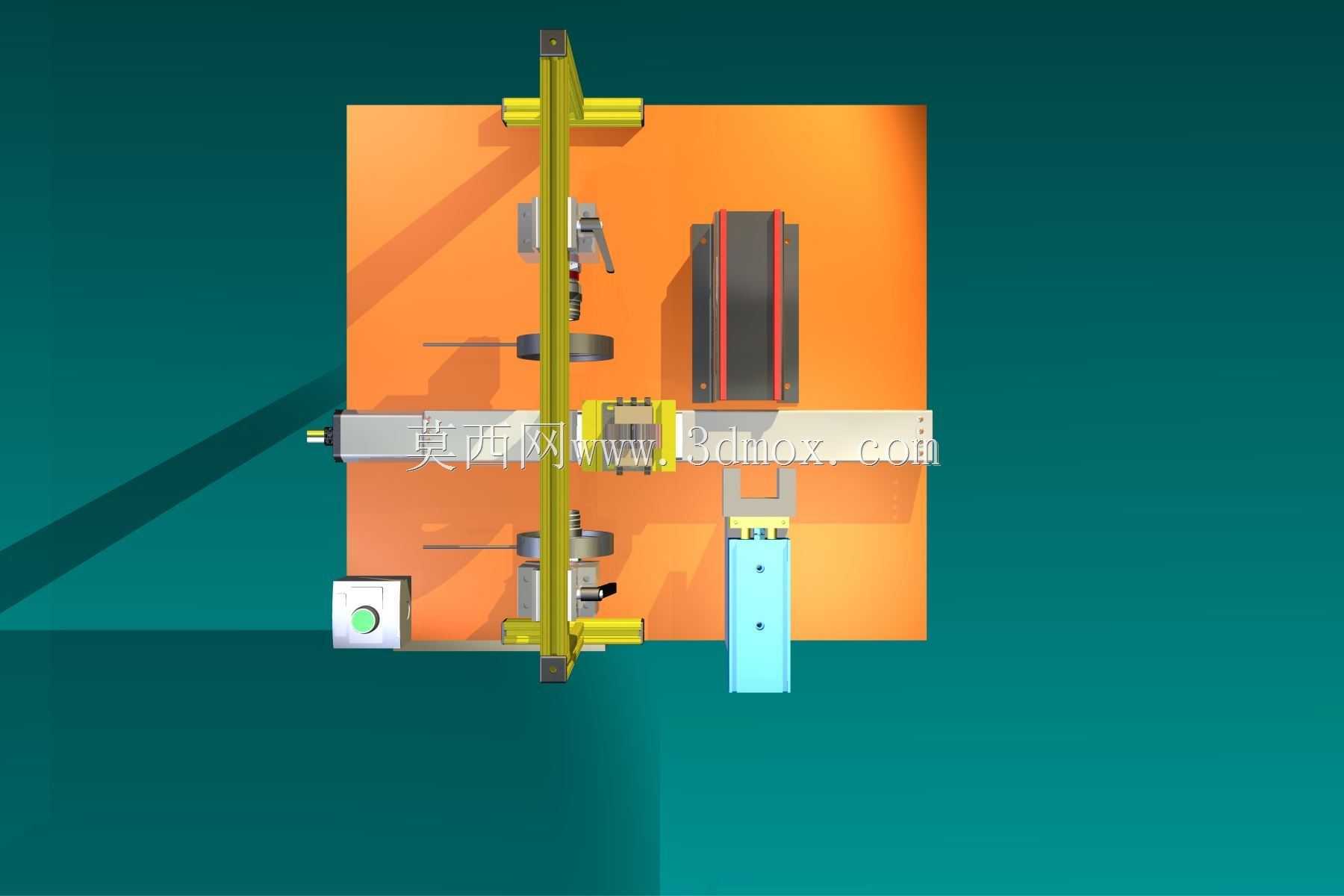

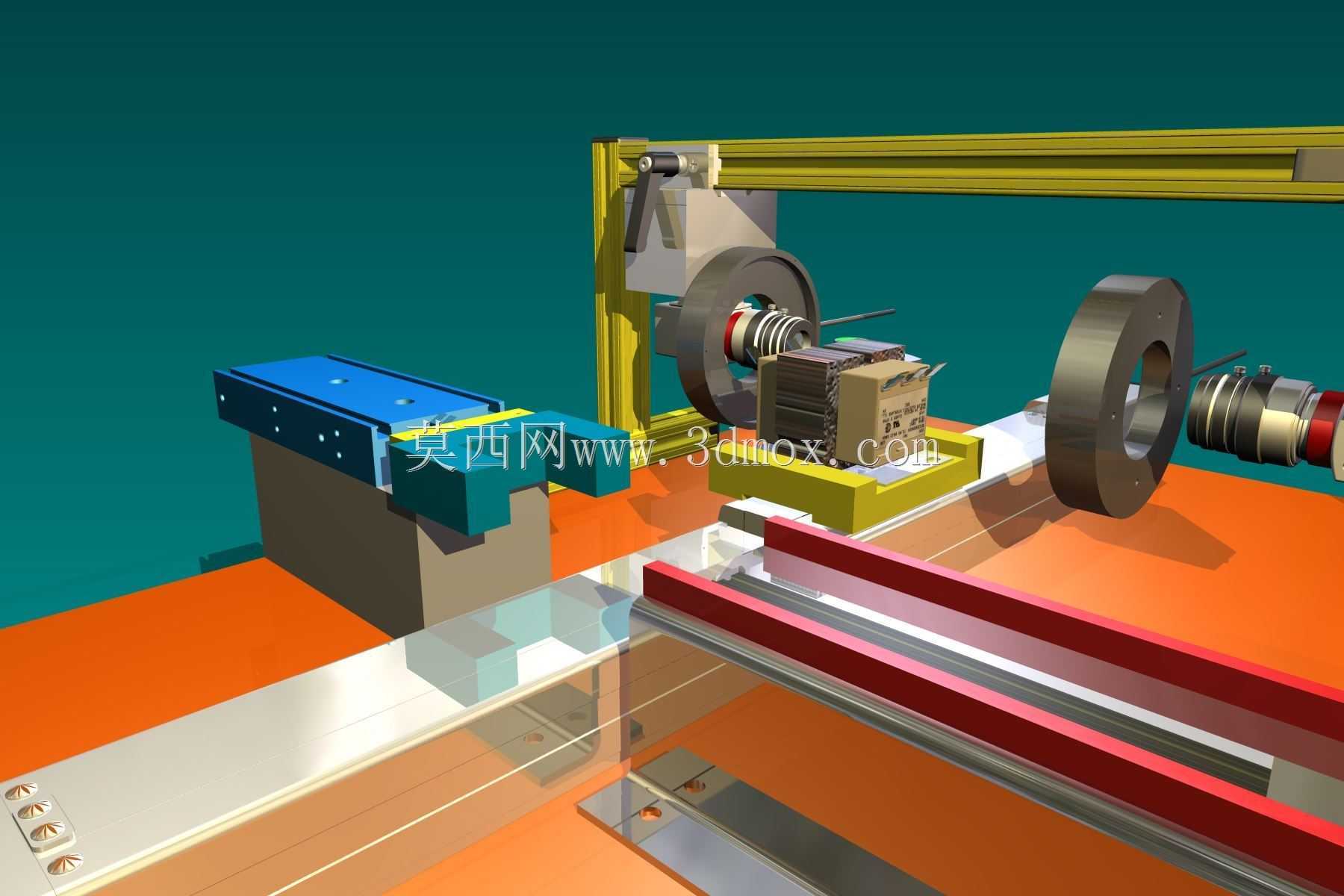

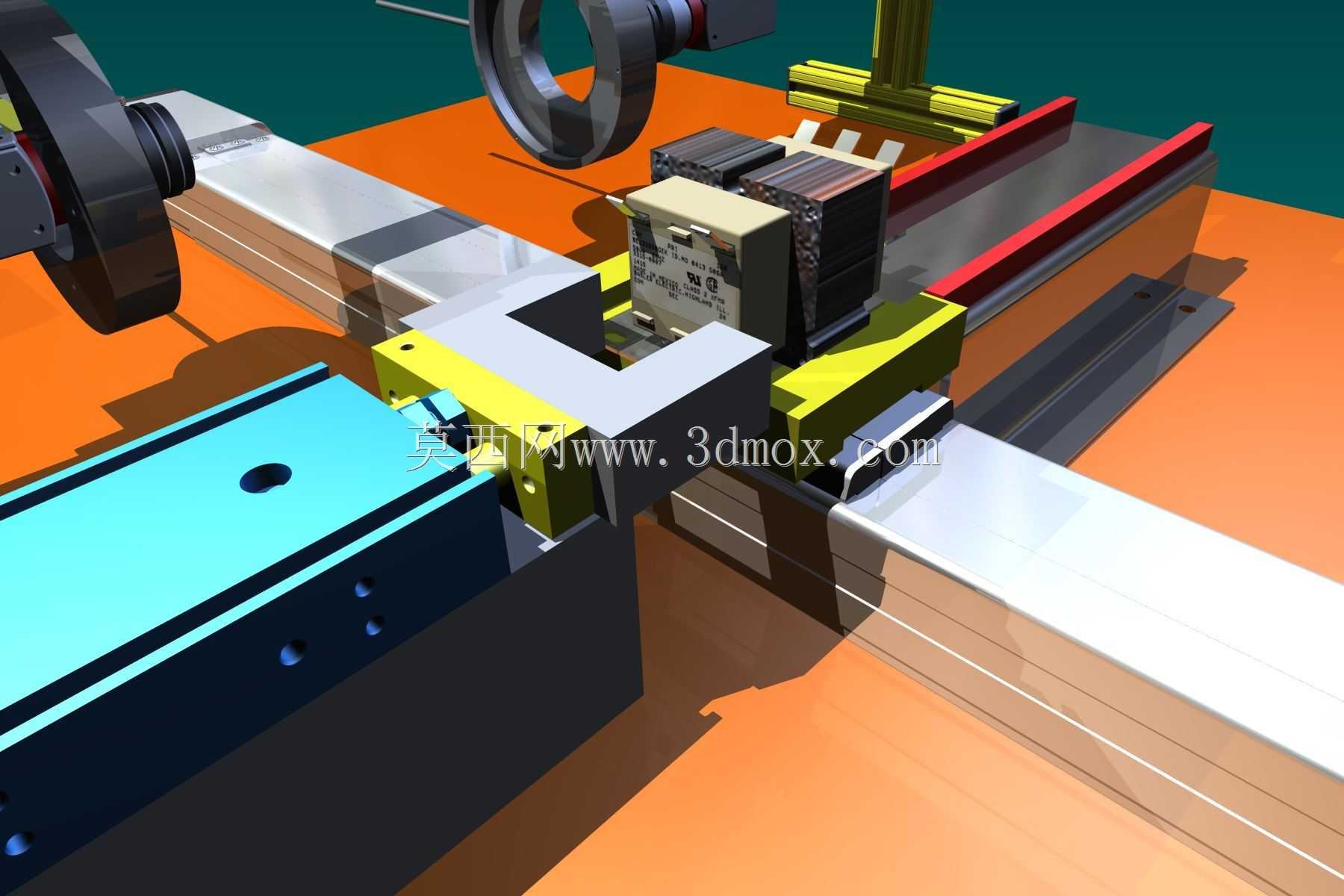

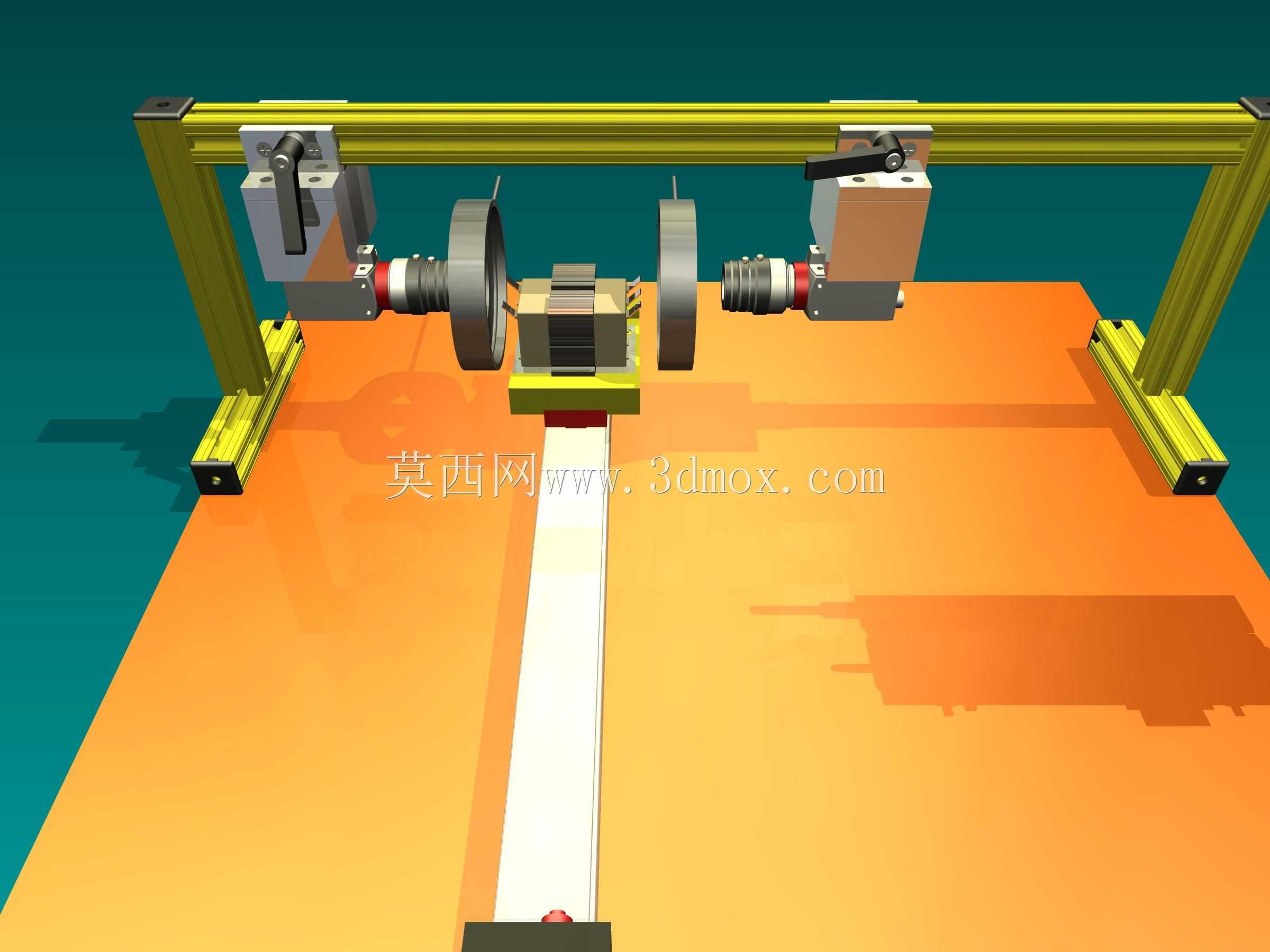

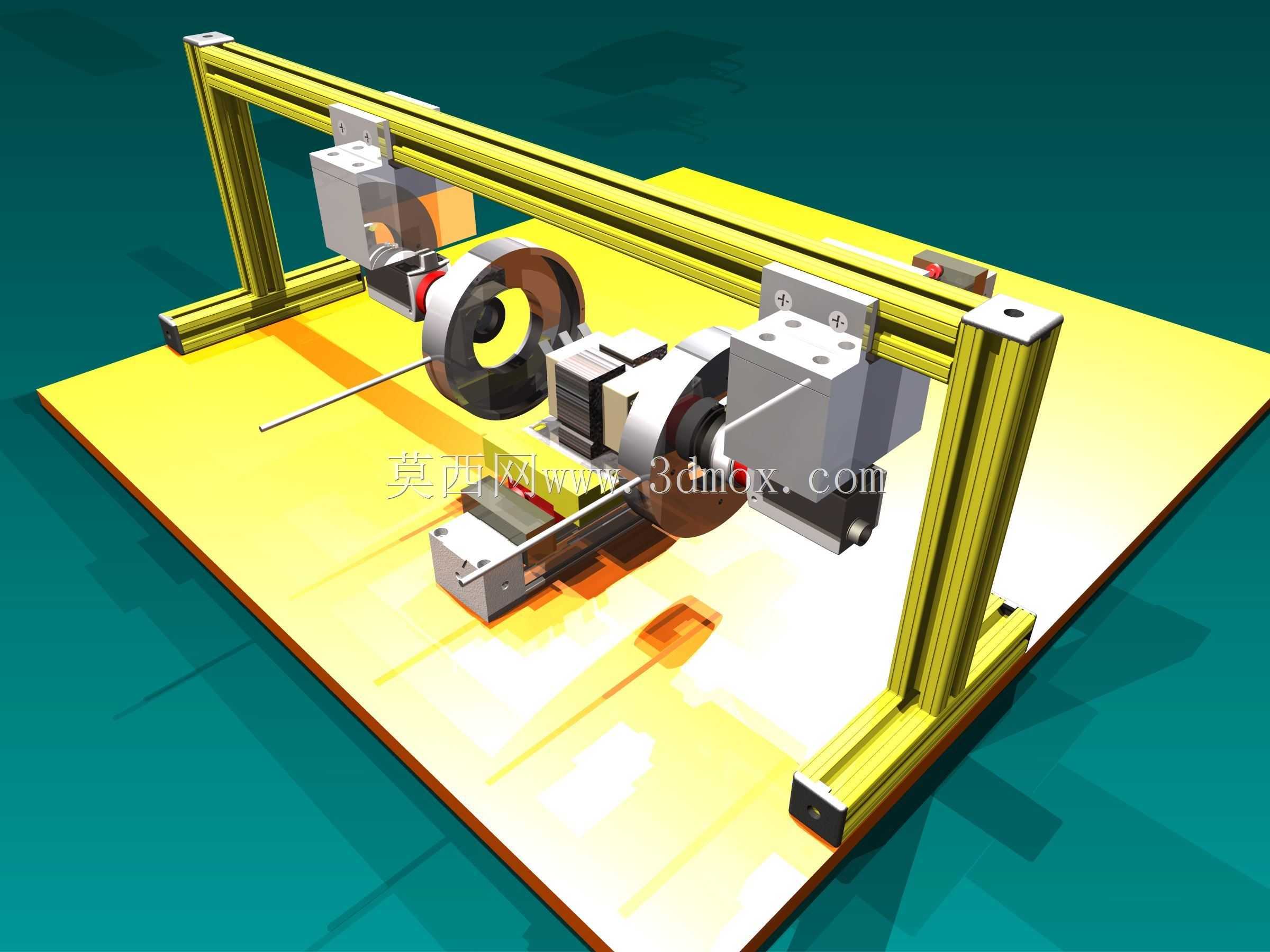

　　这套装置面向中小型电力变压器成品或半成品的外观与装配质量检测工位，把图像采集、运动定位和工件承载整合在一个独立工作站内。现场通常布置在总装线末端、试验前后或包装前区段，用于核查接线端子、铭牌、壳体焊缝、表面缺陷、紧固件位置以及附件安装状态，减少人工目检在重复性判断上的波动。设备主体采用方钢管焊接机架，四根立柱与底部框形支撑形成稳定承力结构，顶部橙色台板作为作业平面。支脚处设置可调杯脚，可在不平整地面上补偿水平误差，避免相机标定后因机架晃动造成测量基准漂移。台面上布置双轴或龙门式运动机构，横梁沿长度方向移动，竖直滑座携带工业相机、镜头及光源完成扫描；另一侧预留工件定位区，可配合简易挡块、仿形托块或小型输送线使用。对于不同规格变压器，

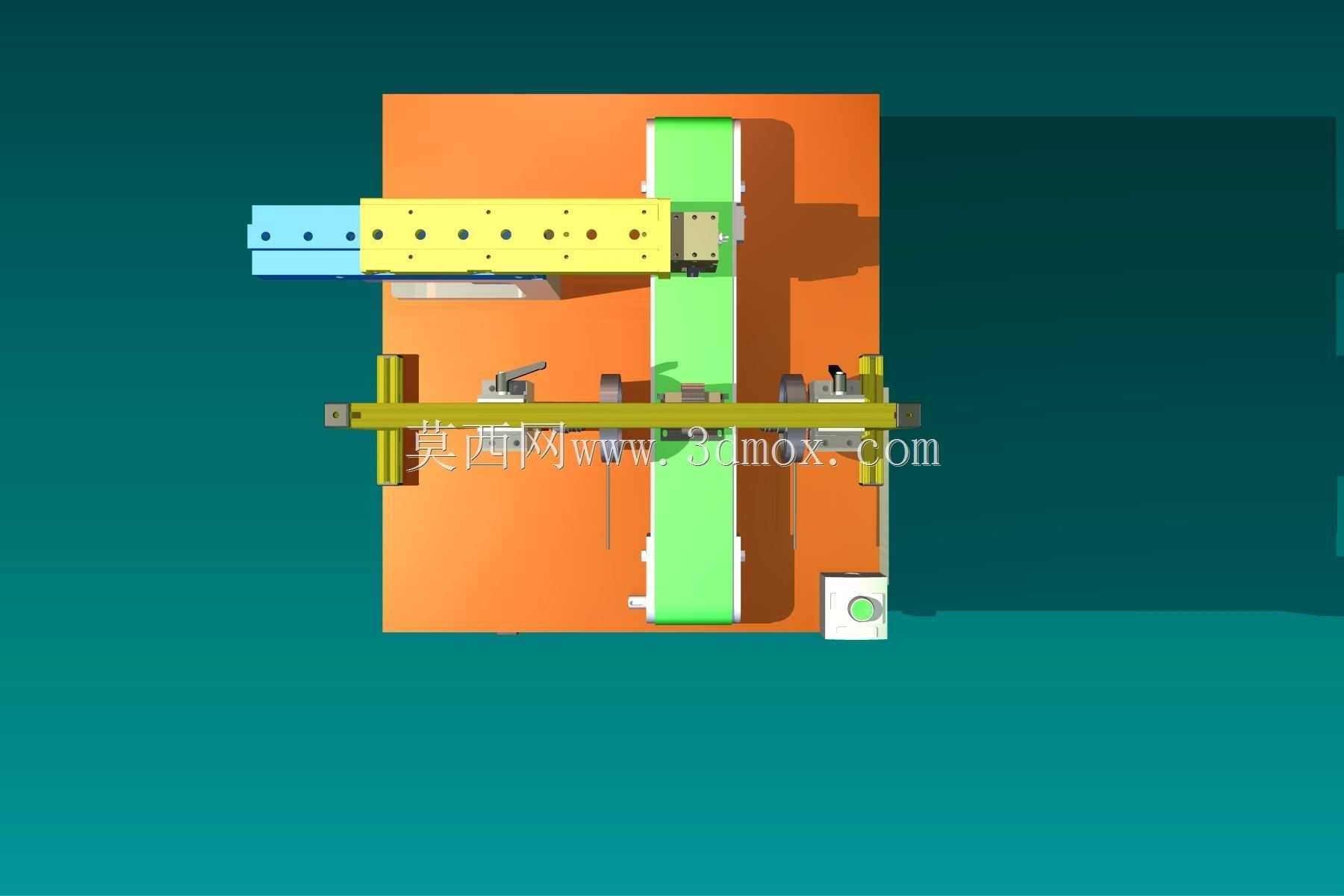

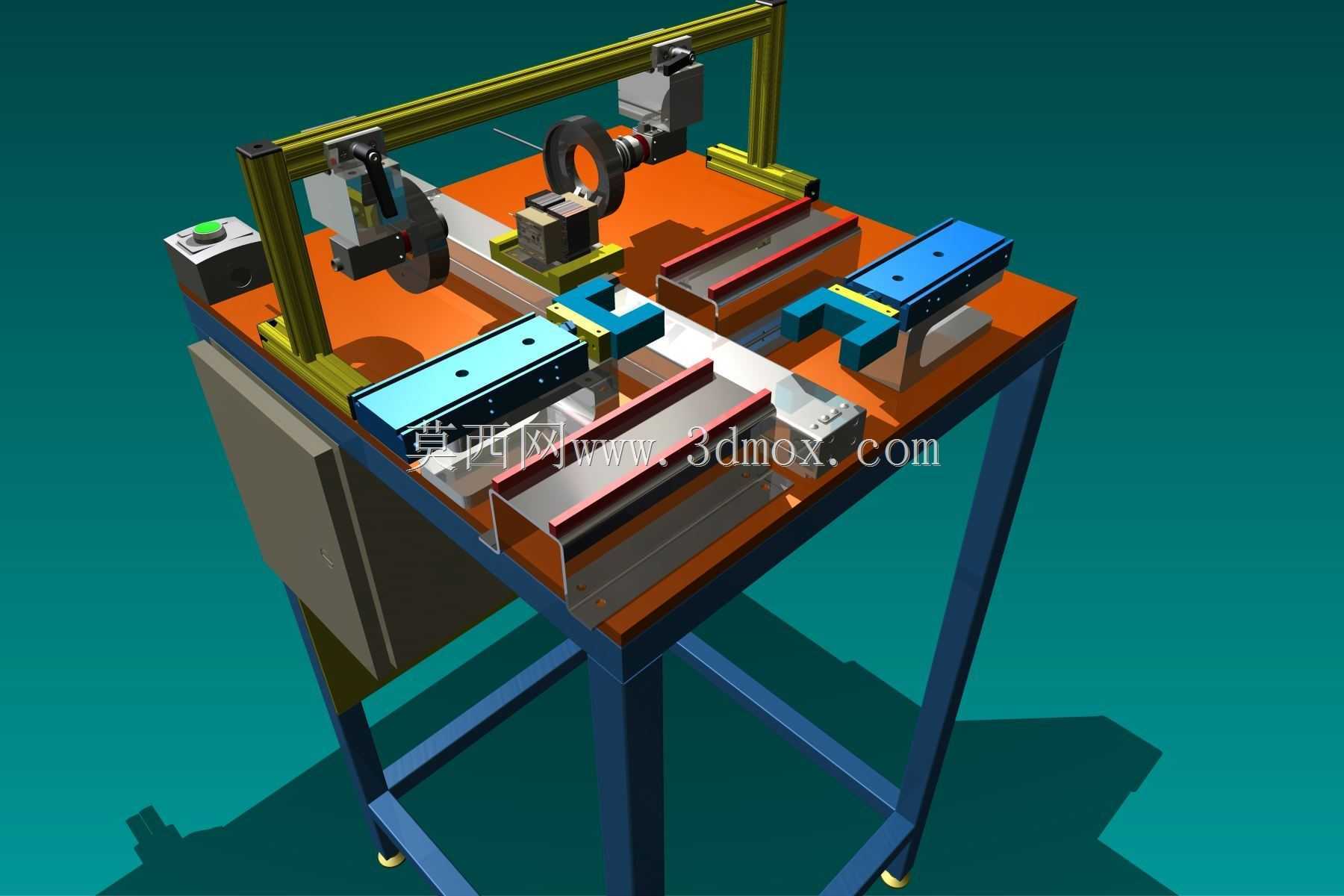

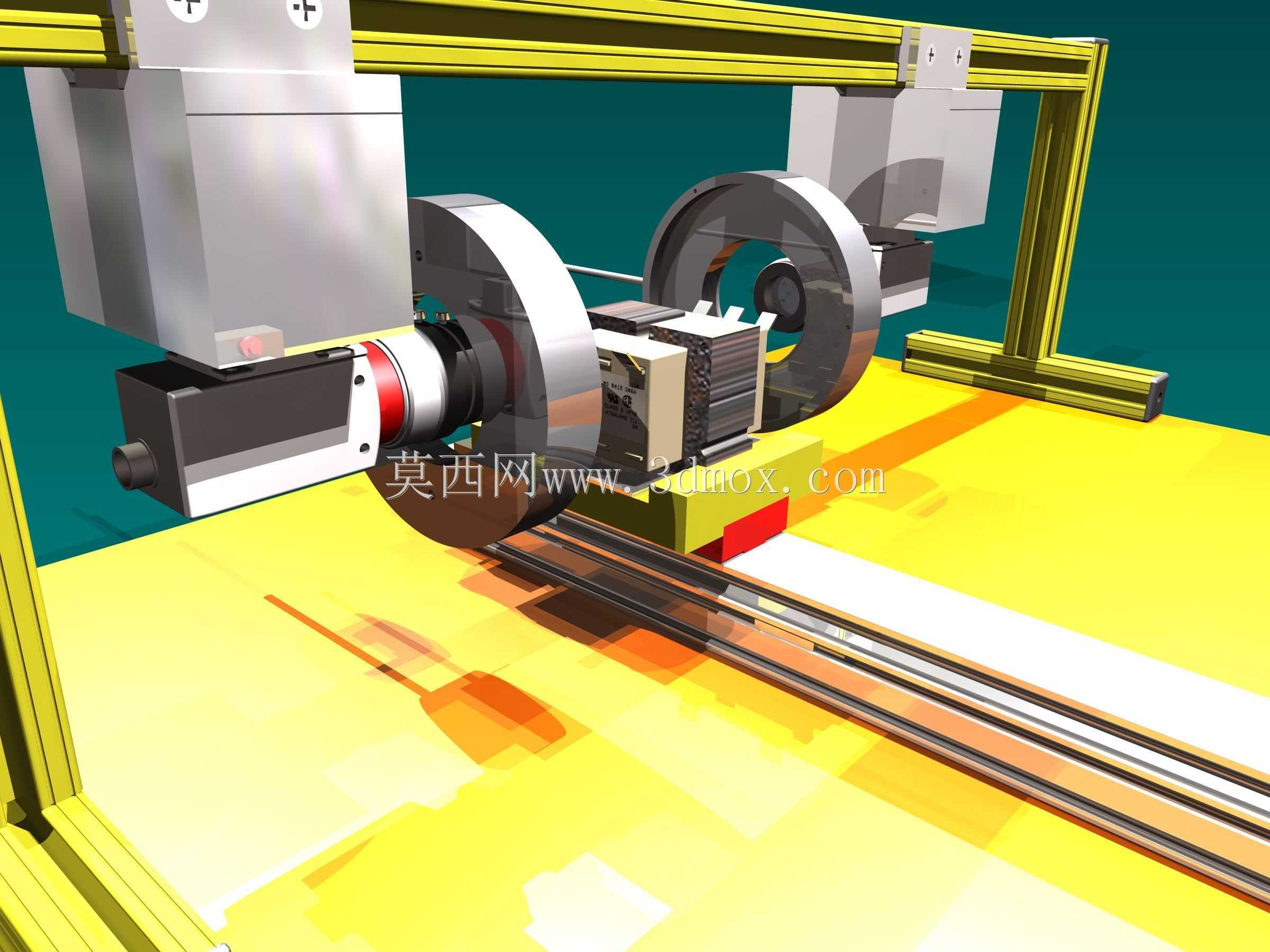

　　只需更换定位块并调整相机焦距、光源角度和运动行程，即可覆盖相近尺寸系列。结构设计上把电控箱悬挂在台面下方，既节约占地，也使强电布线与上方视觉采集区分离。线缆通过拖链和支架约束，随模组往复运动时不会与工件、传感器发生干涉。机架内部留出检修空间，柜门朝向操作侧，PLC、开关电源、端子排和驱动器可分层安装，便于维护。安装边界方面，设备占地面积接近方形工作台，高度需满足相机在最高位置仍能完整俯视工件；四周应预留操作、上料及维护通道，上方避免强烈直射光，以免影响成像稳定性。视觉系统的核心价值在于把人工抽检转为可记录的全检流程。相机按预设路径采集多幅图像，软件可进行定位、尺寸比对、缺陷识别和结果存档；

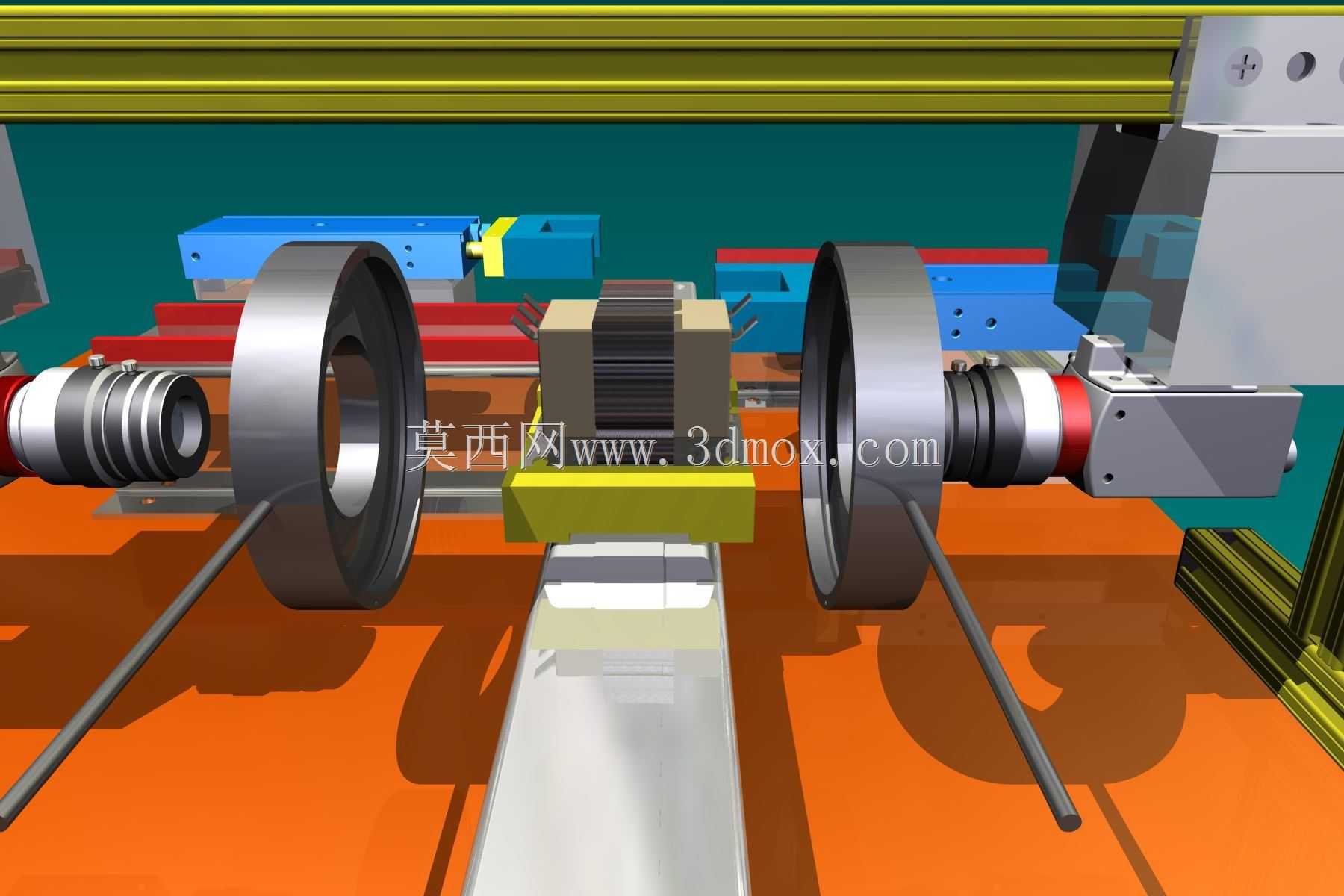

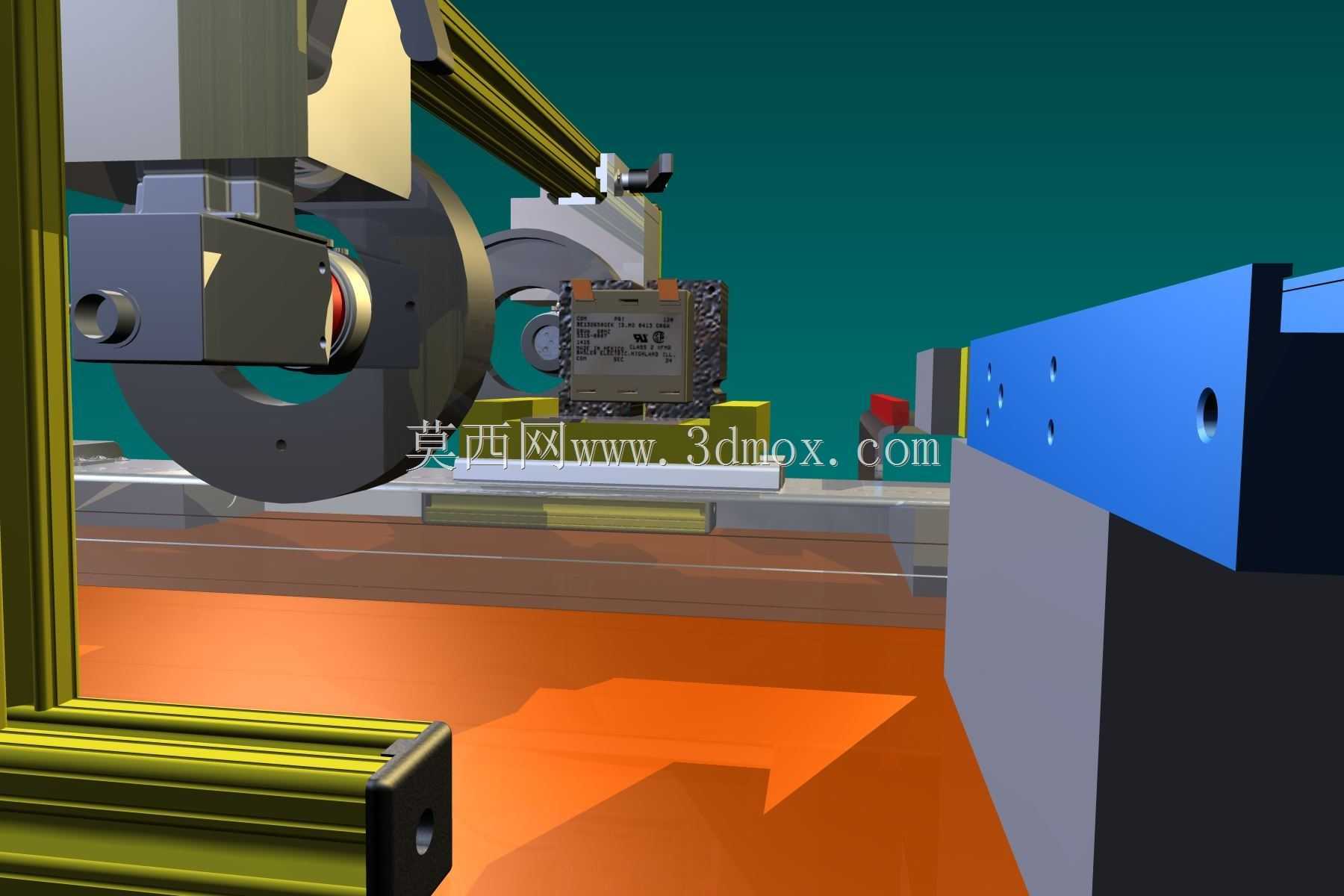

　　运动机构则保证镜头在每个检测点的重复位置一致。光源选择与安装角度需根据变压器壳体反光特性调整，暗场或明场方案可分别突出凹坑、划痕与字符信息。整体结构没有复杂机床本体，更强调刚性、可调节性和工位适配性。建模时需重点表达焊接机架截面、台板厚度、模组安装基准、相机夹持角度、电控箱铰链以及脚轮/脚杯接口，这些细节直接决定后续出工程图时的尺寸链、安装孔位和现场布局。
