汽车测试消声室台架场景三维建模

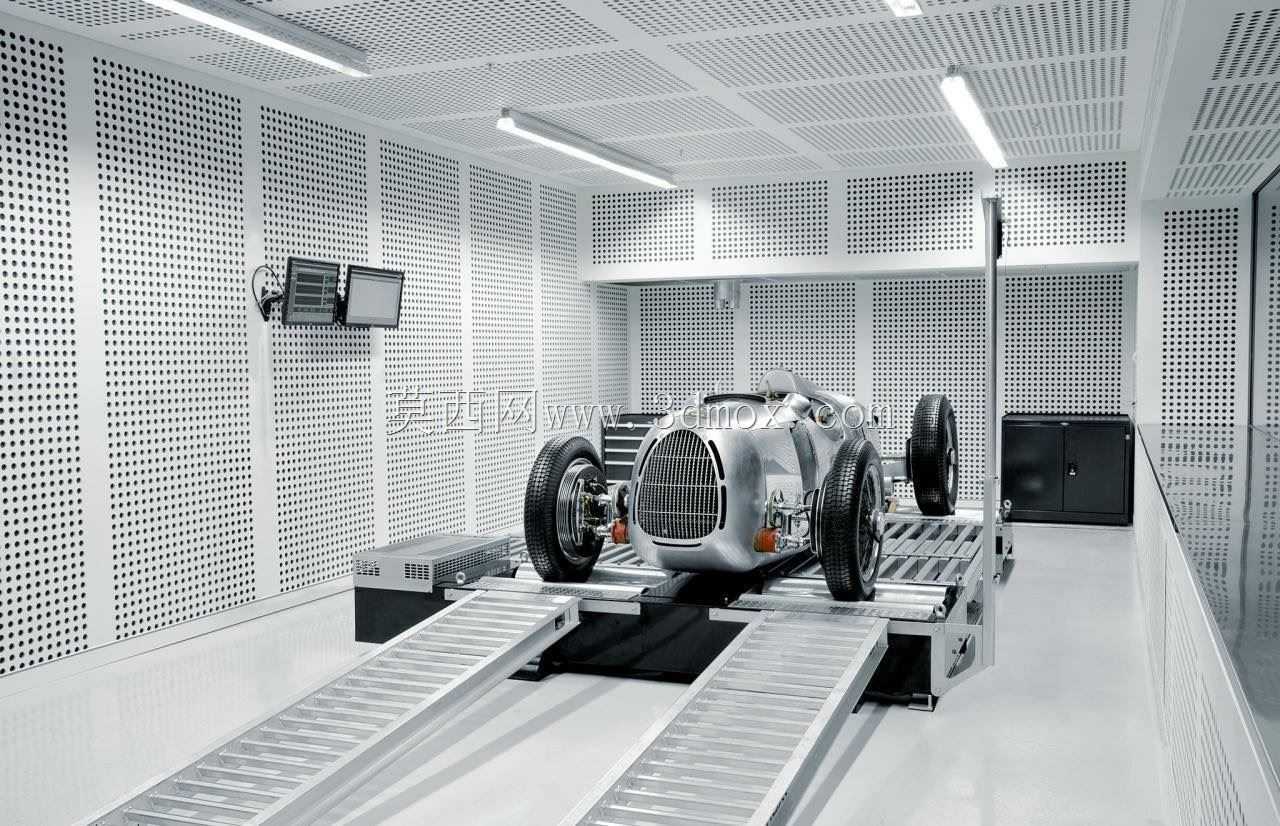

　　本次建模还原的是整车级声学测试专用消声室场景，核心服务于汽车NVH性能开发环节的台架测试需求，区别于普通道路测试场景，这类封闭声学空间能够隔绝外界环境噪声干扰，同时消除室内声反射，为车辆动力总成噪声、路噪模拟、异响排查等测试项目提供自由场测试环境。从场景布局来看，整个空间的墙面、顶面均铺设了楔形吸声结构，这类结构的设计需要匹配测试频段的吸声系数要求，建模时还原了吸声尖劈的排布规律与穿孔护面的网格特征，护面板的穿孔率、孔径参数均参照常规声学实验室的通用设计取值，保证视觉还原度符合工程实际。场景核心的测试台架采用双坡道对接结构，坡道采用防滑格栅板面设计，坡度取值满足常规乘用车、小型赛车的驶入需求，台架主体的承载框架采用型钢焊接结构建模，

　　表面做防滑耐磨处理，台架中部预留了转鼓安装的接口位置，可匹配不同轴距车型的轮距调节需求，台架侧边布置的测控机柜集成了数据采集、工况模拟的功能模块，机柜的散热格栅、接口面板均做了细节还原，墙面挂载的显示屏用于实时显示测试过程中的噪声频谱、振动加速度等测试数据，安装高度符合测试人员站立观测的人机工程要求。建模过程中优先梳理了测试场景的功能逻辑：车辆通过坡道驶入台架固定后，可在无外界声干扰的环境下开展怠速噪声、加速噪声、零部件异响等多项测试，台架周边预留的走线槽用于布置振动传感器、声级计的测试线缆，避免线缆杂乱影响测试操作。空间内的照明采用嵌入式长条防爆灯具，布置位置避开测试区域的声反射路径，

　　灯具的安装角度保证台架区域的照度满足测试操作要求，不会在观测面产生明显反光。从安装边界来看，这类消声室的地面通常做隔振浮筑结构，建模时还原了地面与墙体之间的隔振缝细节，台架的安装基础与浮筑地面做刚性连接，避免外部振动通过地面传递到测试区域影响测试精度。场景内放置的复古赛车模型作为测试载体，还原了车辆在台架上的固定姿态，车轮与台架滚轮的对接位置、车辆固定锚点的位置均参照实车测试的布置逻辑，台架侧边的安全护栏、急停按钮等安全防护部件也做了对应建模，符合实验室安全规范要求。整个场景的建模比例严格按照1:1还原，各部件的相对位置、尺寸关系均符合常规整车声学实验室的建设规范，可用于NVH测试流程演示、实验室布局规划、测试工艺仿真等场景，

　　结构细节上区分了吸声层、护面结构、承载台架、测控系统、照明系统等不同功能模块的材质特征，方便后续做渲染展示或者结构拆解演示，对于从事汽车测试设备开发、实验室布局设计的工程人员来说，可直接作为方案展示的基础模型使用，也可在此基础上调整台架参数、吸声结构形式，适配不同类型车辆、不同测试等级的消声室设计需求。
