长排钢琴铰链精密结构三维建模

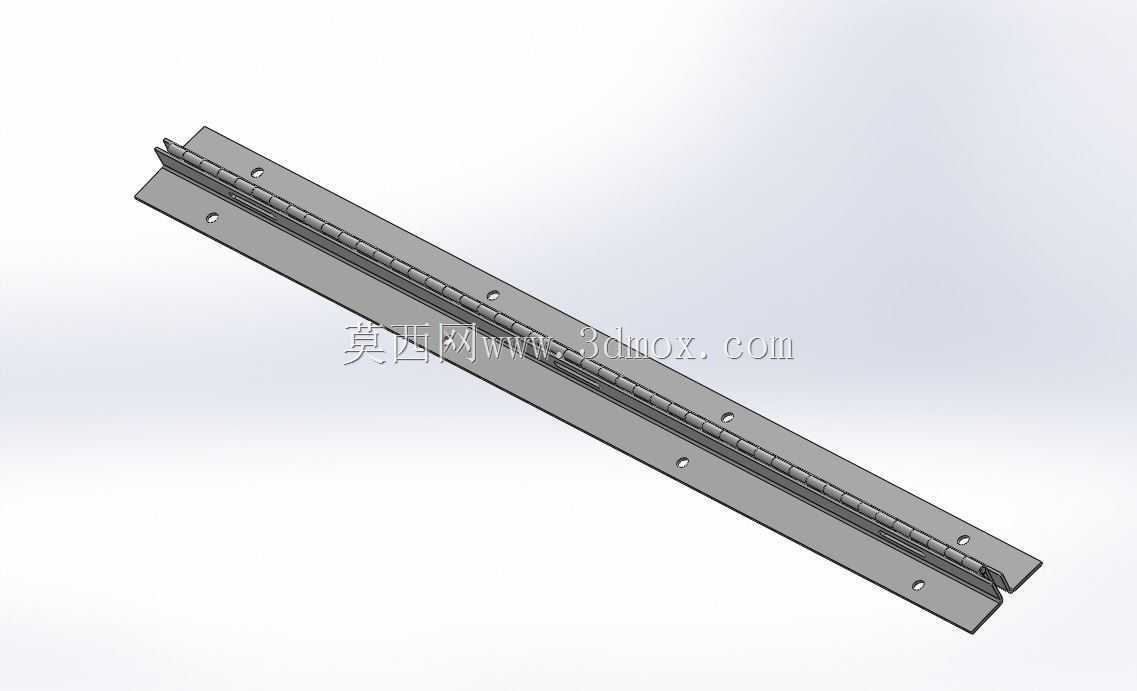

　　这款长排钢琴铰链的三维结构，核心围绕连续承载与窄边安装需求展开。整体采用长条对称式双页片布局，中间贯穿通长销轴，将多组卷制轴套串联为一体，避免了普通短铰链在长门板上出现的受力分段、局部翘曲问题。页片沿长度方向均匀布置沉头安装孔，孔位与板面边缘保持一致边距，装配后螺钉头部可完全沉入孔内，不会在门板外侧形成凸起，也能减少外力刮擦带来的松动风险。从实际使用场景看，这类铰链常见于设备检修门、电控柜长盖板、仪器仪表翻盖以及狭长型箱体连接部位。相比分段布置多个独立合页，整根钢琴铰链在门板开启时能提供更连续的转动约束，页片受力沿长度方向分散传递，单孔承受的剪切载荷更低，在频繁启闭的工况下更不容易出现页片变形或螺钉拔脱。

　　建模时需要重点控制卷圆部位的同轴度。所有轴套内孔中心必须落在同一条直线上，否则销轴穿入后会出现卡滞，转动阻力沿长度方向忽大忽小。页片与卷圆过渡处保留均匀圆角，既可以消除钣金折弯后的应力集中，也能避免热处理或表面处理时在尖角位置产生积漆、积液。两片页片的贴合面在闭合状态下保留微小间隙，用于容纳喷涂涂层、钣金公差以及长期使用后产生的微小磨损碎屑，防止门板完全关合时出现金属面顶死。安装边界方面，页片宽度决定了门板与框架之间的最小搭接量，卷圆外径则限制了门边到框架的旋转避让空间。设计选型时不能只核对总长度，还要确认页片厚度、孔距以及销轴直径是否匹配门板自重。对于薄板箱体，页片过厚会导致折弯后装配应力偏大；

　　销轴过细则在长跨度下容易产生弯曲挠度，使门板中段下垂。三维模型中对沉孔深度、卷圆内孔、页片平面度和孔位间距均做了完整表达，可直接用于干涉检查、运动模拟与钣金展开校核。在装配验证中，通过绕销轴旋转模型，能够直观看到门板开启到最大角度时页片边缘与框架的接触位置，提前判断是否需要增加限位结构或切角避让。这种结构看似简单，但孔位累积误差、卷圆间隙和页片平行度都会直接影响最终手感与寿命，因此建模阶段把每一处配合边界表达清楚，比单纯画出外形更有工程价值。
