汽车前车门上部传感器安装固定支架

　　该支架属于车身门系统中的小型安装支座，主要用于前车门上部区域，为传感器或相关电气元件提供稳定的安装基面。在车门内饰板、玻璃导轨、门锁机构与线束布置交错的有限空间内，这类零件需要同时兼顾定位精度、装配便利性和长期使用中的抗振能力，因此结构上采用了典型的折弯钣金形式，通过两个近似垂直的安装面分别连接车门钣金与被固定元件。

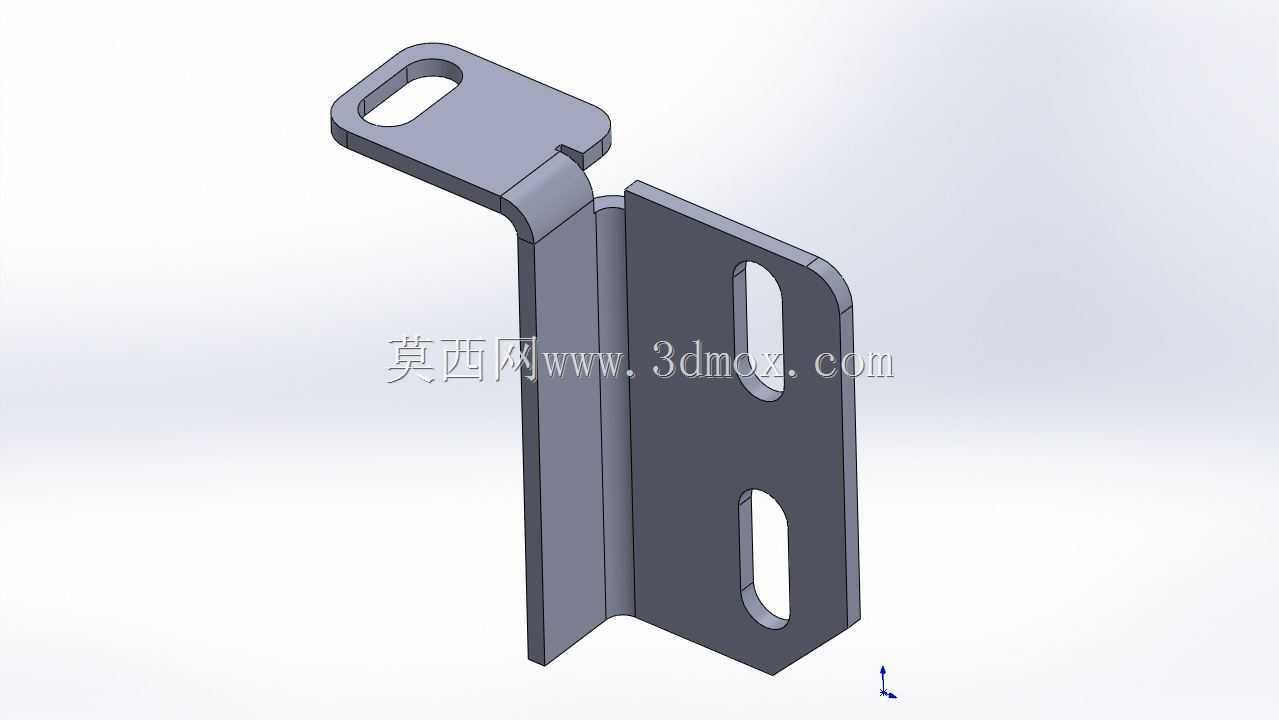

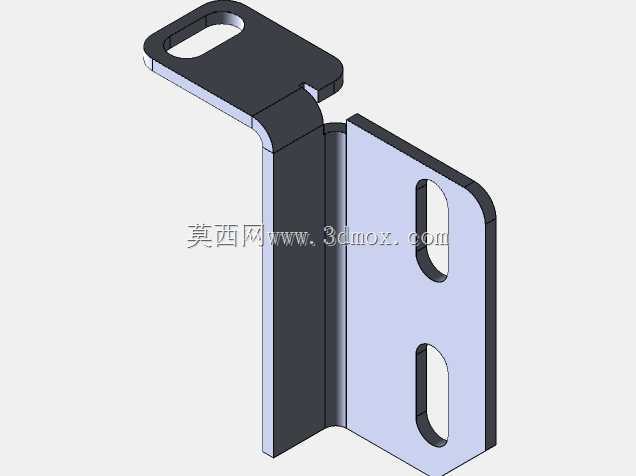

　　从实际装车边界看，支架一端为带单长圆孔的水平折边，用于与车门内板或上部加强梁连接；另一端为竖直立板，开设两个上下布置的长圆孔，用于固定传感器或调整其安装位置。长圆孔的设计并非随意处理，而是为了吸收车门钣金焊接误差、内饰装配公差以及传感器对位偏差，使装配人员能够在一定范围内沿孔长方向微调位置，避免硬点连接造成装配应力或功能偏差。折弯处保留了连续过渡，没有采用额外焊接加强块，说明该件主要承受元件自重、车辆振动和开关门冲击，载荷等级不高，但对成形一致性和安装面平面度有明确要求。

　　设计思路上，该件优先解决的是“在狭窄车门空间内建立可靠安装接口”的问题。竖直板承担主要承载面，水平折边则负责把载荷传递到车门本体；两部分通过一次折弯形成整体，减少零件数量和后续装配工序。板边轮廓进行了局部收边与圆角处理，既能够避免锐边划伤线束或装配人员，也有利于冲压成形时控制材料流动。顶部伸出的小舌片形成限位结构，可在装配时快速挂靠或定位，减少手持调整时间，这一点在车门线节拍较紧的装配场景中具有实际价值。

　　从建模角度看，这类零件需要重点控制折弯半径、板厚方向、孔位中心距以及安装面之间的垂直度。若只按外观形状建立实体而忽略钣金展开逻辑，后续工程图中就难以准确给出展开尺寸和折弯线位置。竖直面上的两个长圆孔应保持孔边与板边的安全距离，防止冲压或折弯后出现孔变形；水平折边上的长圆孔则要结合车门侧安装点确定可调方向，避免调整行程与周边线束、卡扣发生干涉。

　　在整车使用环境中，车门区域会反复经历振动、温度变化和轻微腐蚀影响，因此该支架虽然结构简单，但其表面处理、孔位耐久度和折弯根部疲劳强度同样需要纳入校核。对于结构设计与设备选型人员而言，此类模型的价值不在复杂曲面，而在于它清晰体现了小支架如何通过孔位、折弯和限位结构，把一个功能元件可靠地整合进车门系统的装配边界之中。
