法兰连接暗杆闸阀管路组件

　　这套三维结构围绕法兰连接暗杆闸阀展开，主体由阀体、阀盖、闸板、阀杆、手轮、两侧短接法兰及密封垫片组成，适合在给排水、暖通、消防、化工输送和一般工业管路中作为截断部件使用。它的核心作用不是调节流量，而是在全开或全关状态下切断介质通路，因此结构设计重点放在密封可靠性、启闭行程、安装对中性以及后期维护空间上。

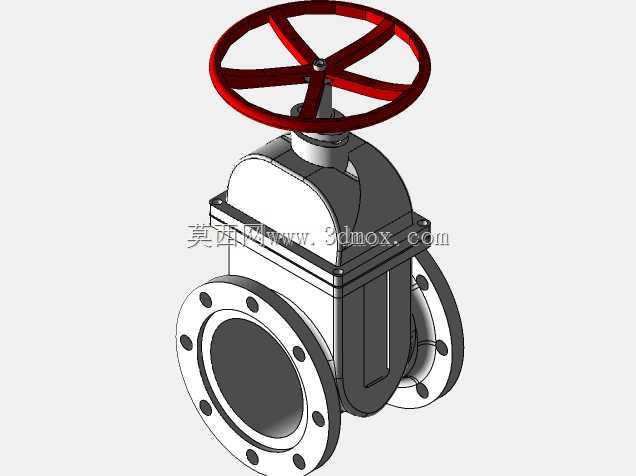

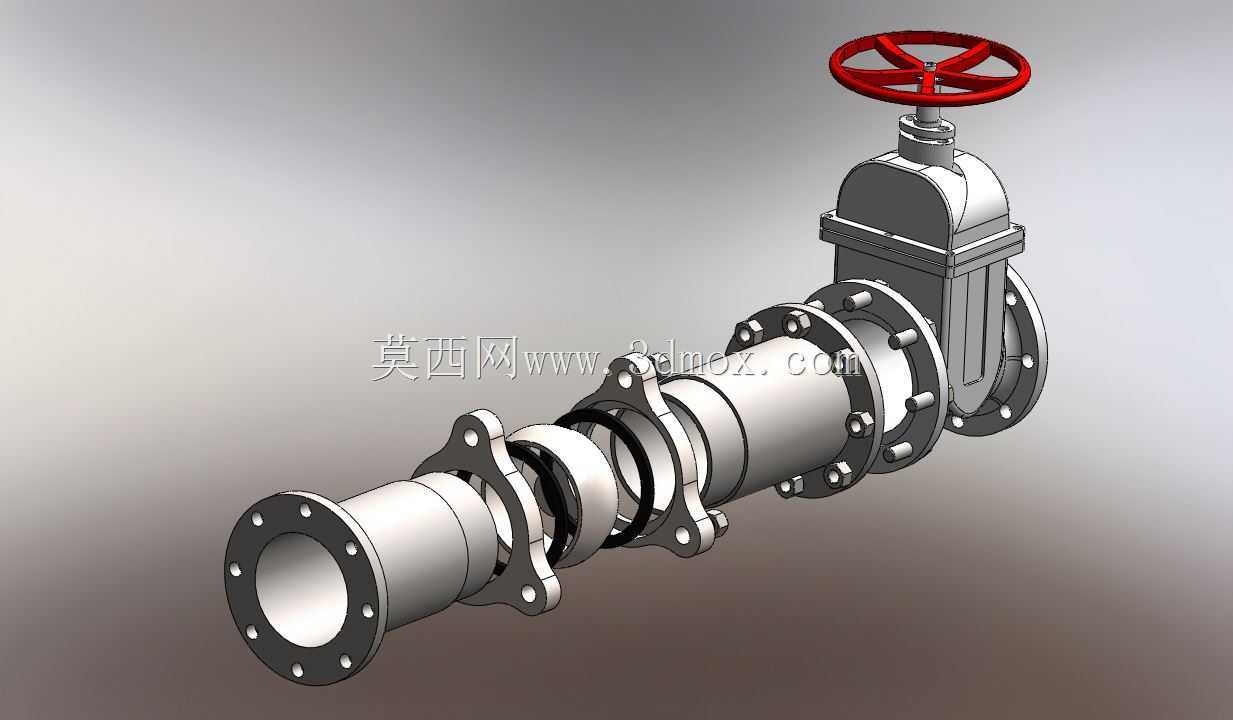

　　从实际布置看，手轮位于阀体上方，通过阀杆带动闸板升降。暗杆结构使阀杆只做旋转而不明显伸出，外部高度相对稳定，适合井室、管沟、设备夹层等竖向空间受限的位置。手轮采用轮辐式造型，操作时可提供较大力臂，轮缘直径需纳入操作边界；若现场需要保温、旁通或加装锁具，手轮周围还应预留扳手转动和人员站位空间。

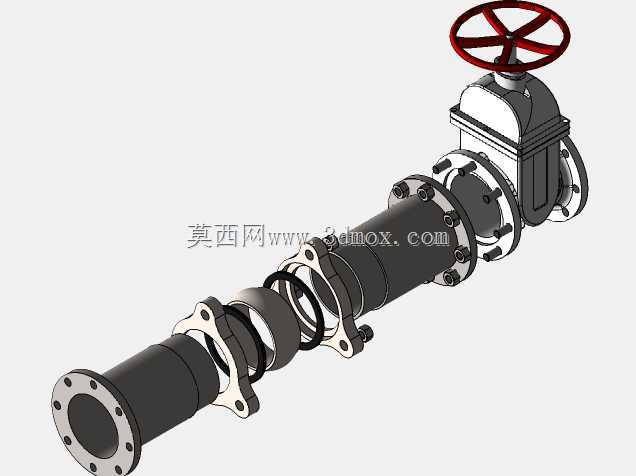

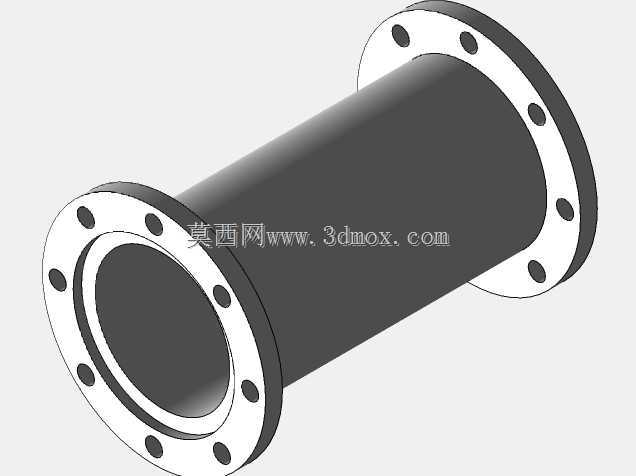

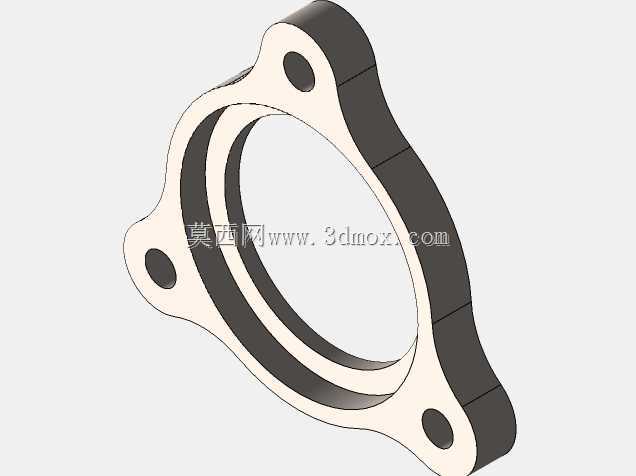

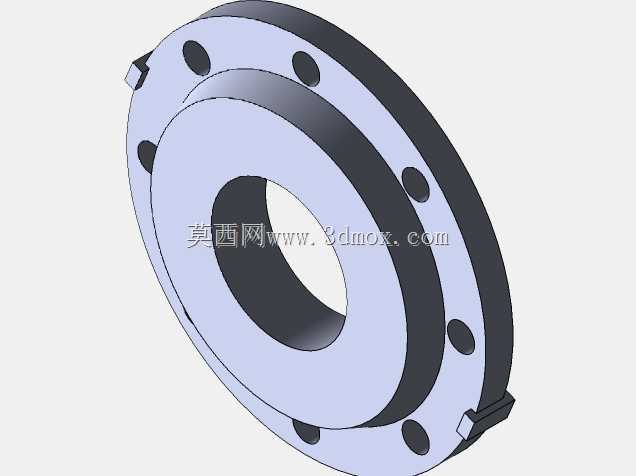

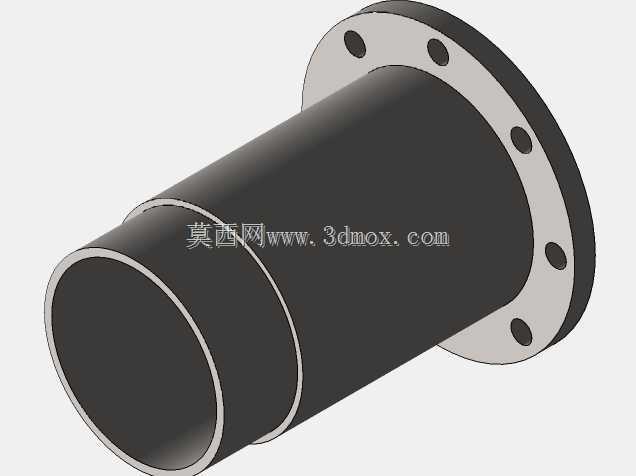

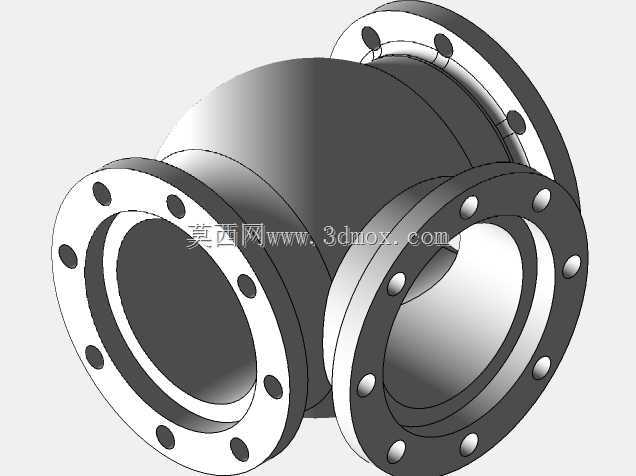

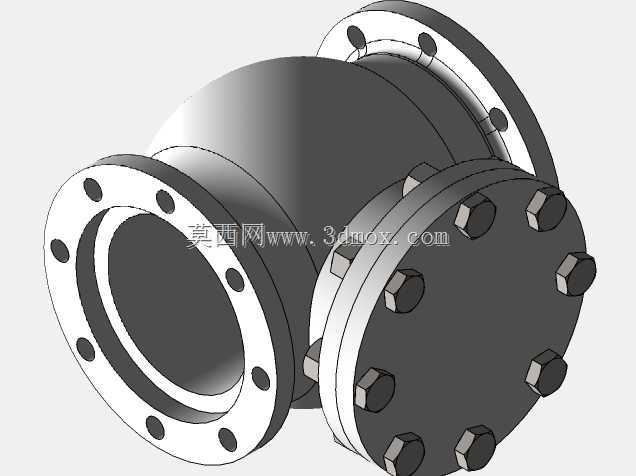

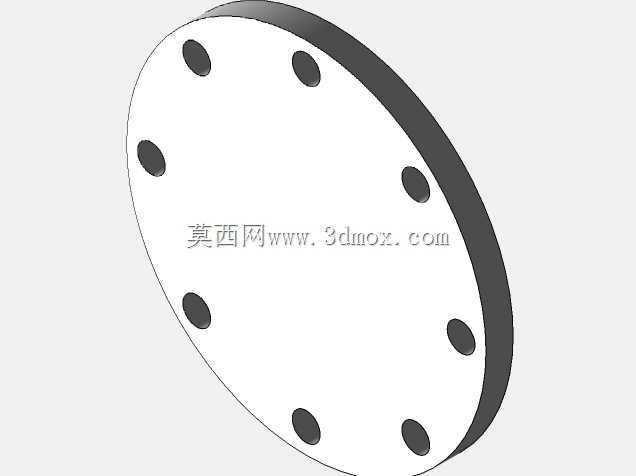

　　阀体两侧采用法兰连接，模型中可见螺栓孔分布、法兰端面及配对接管。法兰连接的优势在于拆装方便、密封面受力明确，适合需要定期检修或与泵、设备接口对接的管段。设计时不能只看阀门本体长度，还要把两侧法兰垫片、螺栓伸出长度、螺母拧紧空间以及配对管道的中心线偏差一起计入安装边界。对于水平安装，阀盖上方应保留抽芯和检修距离；对于靠墙或贴近基础的位置，手轮侧至少要留出全开、全关操作所需的圆弧扫掠范围。

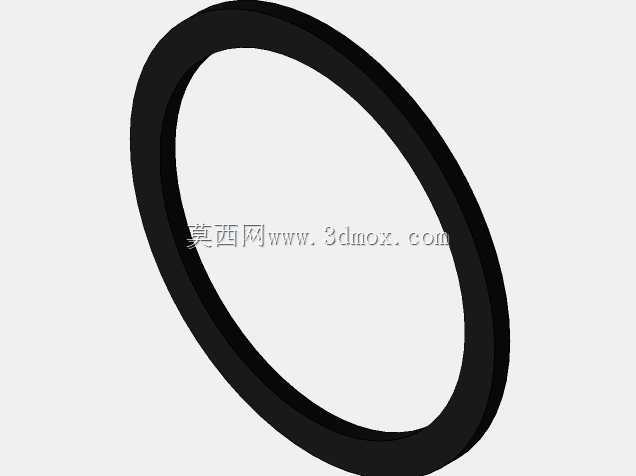

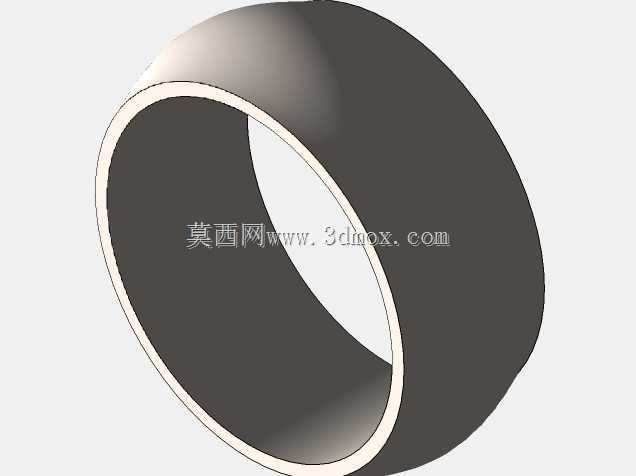

　　密封结构集中在阀体流道与闸板接触区域，以及中法兰、阀杆贯穿部位。模型中垫片和压盖的表达有助于检查装配顺序：先完成阀体与管路对中，再均匀紧固法兰螺栓，避免单侧预紧造成密封面偏载。闸板在阀腔内沿导向面升降，流道在全开时接近直通，压降低、流态稳定；在全关时依靠密封面贴合阻断介质。选型时应结合公称通径、压力等级、介质温度和腐蚀特性确定材料与密封面形式，三维阶段则需重点核对阀腔外形是否与相邻管道支吊架、保温层或平台梁发生干涉。

　　整体建模保留了工程装配所需的关键特征：法兰孔位、螺栓分布圆、阀盖连接、手轮安装和接管方向都较清晰，可直接用于管路布置校核、操作空间评估、支吊架位置规划以及维护方案讨论。对结构设计人员而言，这类模型的价值不在外观渲染，而在于把阀门真实占位、连接接口和运动边界提前暴露出来，减少现场安装阶段才发现手轮无法操作、法兰螺栓无法紧固或检修空间不足的问题。
