便携式液晶显示屏外框结构设计

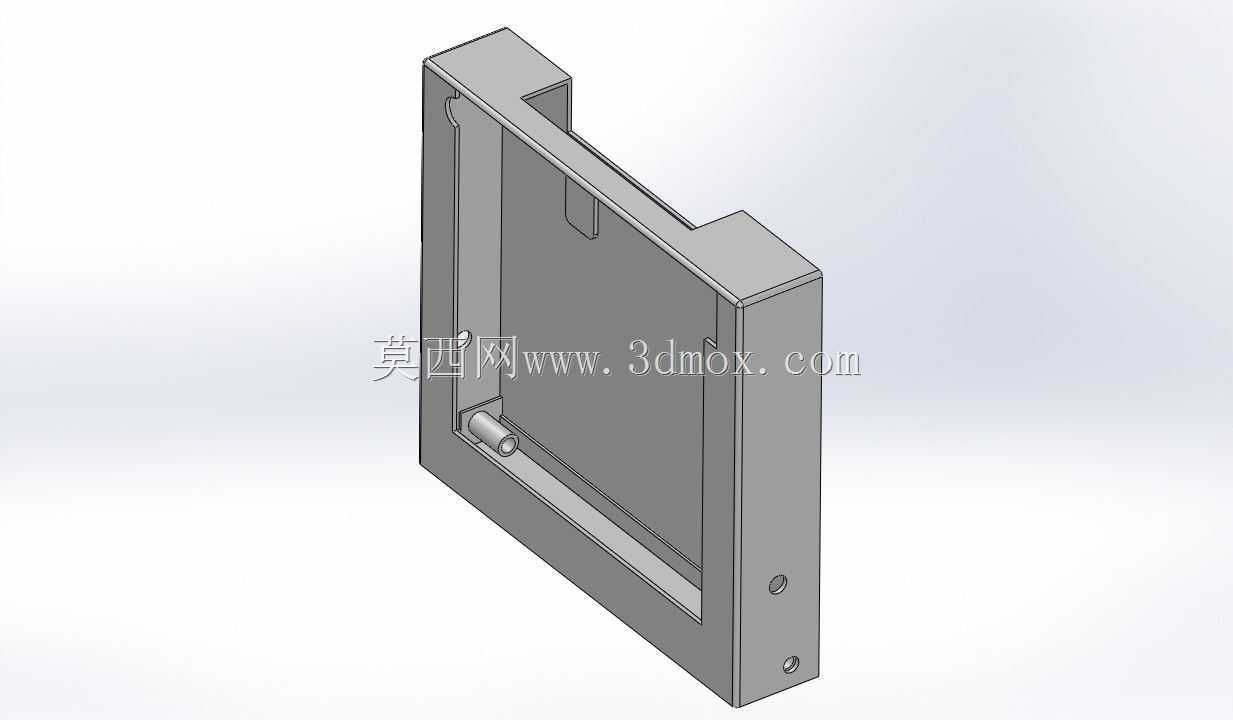

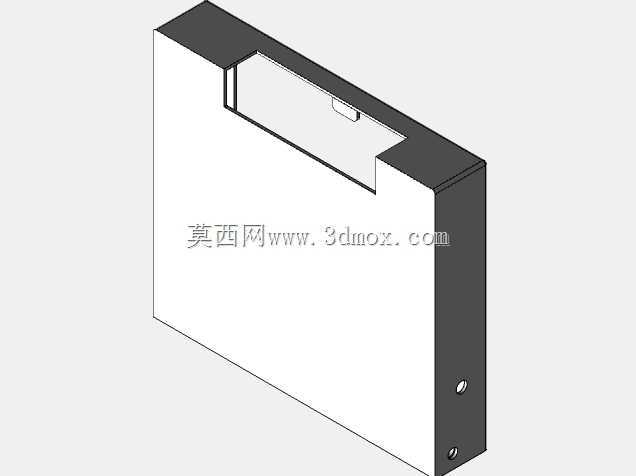

　　该结构围绕便携式液晶显示终端的承载与安装需求展开，主体采用单侧开口的框型壳体，用于容纳液晶面板、驱动板及连接线缆。框体正面预留显示窗口，背部与侧边形成封闭保护空间，可在移动检测、工业现场调试、设备外挂显示等场景中为液晶模组提供机械防护。从实际装配角度看，侧壁设置的小孔用于固定内部支架或穿设紧固件，底部预留的圆柱位可作为转轴、支撑销或走线导向结构，使屏幕能够配合外接支架实现角度调整。设计时优先控制外框边界尺寸，使整体厚度贴近液晶模组叠加电路板后的最小包络，避免在便携使用中形成多余凸起。侧边采用折边加强形式，在薄板材料条件下提升抗扭刚度，减少搬运过程中因挤压造成的面板受力。框体内部的台阶面用于限定液晶屏位置，装配时可沿开口方向滑入模组，

　　再通过压条或螺钉从侧面锁紧，这种方式有利于控制装配累积误差，也便于后期维护拆卸。考虑到显示终端常需固定在支架、设备面板或检测工装上，结构在端部保留了连接接口，能够与悬臂支架、折叠支座或立式底座配合。背部空间可根据电路板尺寸设置螺柱，用于安装驱动主板、按键板与接口板；线缆则沿框体内侧走线，避免与屏幕边缘发生摩擦。对于需要频繁移动的使用场景，外框边角采用平直过渡，便于加装防护包角；显示窗口边缘的限位面可直接贴合液晶屏边框，降低振动引起的松动。该模型重点表达了壳体与显示模组、支撑部件之间的空间关系，结构简洁，加工工艺以钣金折弯和局部机加固定位为主，适合小批量设备配套显示单元的结构设计参考，也可在此基础上扩展散热孔、壁挂孔、提手及接口开孔。
