自行车38T与44T双盘链轮传动组件

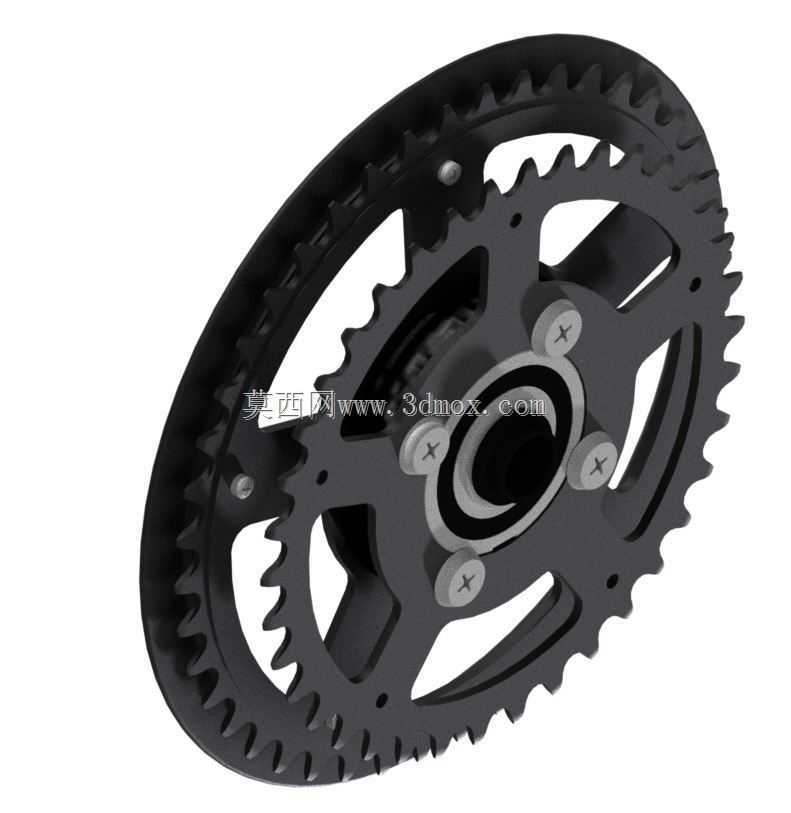

　　这套双盘链轮组件面向人力自行车的中轴传动区域，核心由38T与44T两片不同齿数的盘片、中心轮毂、连接螺钉及镂空支撑结构组成。实际装车时，它位于车架五通位置，内侧通过花键或方孔与曲柄轴配合，外侧与链条啮合，将脚踏输入的扭矩传递给后轮飞轮。大小盘组合可覆盖不同骑行工况：44T大盘适合平路高速巡航，减少相同踏频下的踩踏频次；38T小盘则用于爬坡或逆风路段，降低瞬时踩踏阻力，使骑手在体力变化较大时仍能维持较稳定的踏频区间。

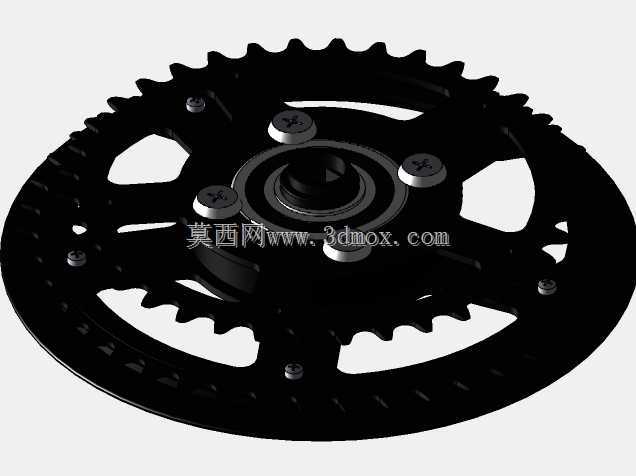

　　从结构设计看，盘片并非简单叠合。大齿盘外缘承担主要高速啮合，小齿盘靠近中心，二者通过多根放射状支撑臂连接，并在盘面上开设大面积镂空窗口。这样处理首先是降低旋转质量，链轮属于随曲柄持续转动的部件，减重后能改善起步和加速响应；其次镂空区域可在泥泞、沙土路面为碎屑提供排出通道，减少异物卡在链齿与链节之间造成跳齿或卡滞。中心轮毂设置多层环形定位面，用于保证两片链轮的同轴度，避免齿圈偏心引起链条侧向摆动。盘片与支撑臂之间采用螺钉锁紧，既便于磨损后单独更换齿盘，也能在制造阶段控制累计公差。

　　建模时需要重点控制齿形节距、齿尖圆弧和盘片相对相位。自行车链条常用节距为12.7mm，齿廓过尖会加剧链节磨损，过钝则可能造成啮合不到位；双盘之间还需预留链条切换空间，齿片边缘通常带有引导斜面，以配合前拨链器完成升降档。安装边界方面，中心孔与中轴的配合尺寸决定了组件能否装入车架五通，螺钉分布圆直径影响支撑臂强度，盘片外缘到车架后下叉、前拨及链罩的间隙必须在转动全程保持均匀，避免踩踏时发生擦碰。

　　在工程应用中，这类链轮不仅用于普通城市车和通勤车，也常见于复古车、载重车及轻型助力自行车的机械传动段。对结构设计人员而言，三维模型可直接用于检查齿盘与曲柄、链条、前拨、车架的空间关系；对选型人员而言，可通过齿数差评估速比范围，结合后轮飞轮片数判断整体传动比是否满足目标路况。模型中保留的螺钉、定位台阶和镂空筋位，也为后续工程图出图、干涉检查及运动仿真提供了完整几何基础。
