160mm六钉式自行车盘式制动盘结构

　　这款盘式制动盘采用直径160mm的圆形摩擦盘布局，中心安装孔分布圆对应直径44mm的六钉安装界面，主要用于山地车、公路车、通勤电助力车以及轻型两轮代步车辆的轮端制动系统。实际装车时，制动盘随车轮同步旋转，卡钳从两侧推动来片夹紧盘体，把动能转化为摩擦热并向外散发，从而实现减速或驻车。与轮圈制动相比，盘式结构把摩擦面从轮圈侧壁转移到独立金属盘上，能够减少泥水、沙尘和轮圈偏摆对制动手感的影响，在长下坡、湿滑路面和高频制动场景下表现更稳定。

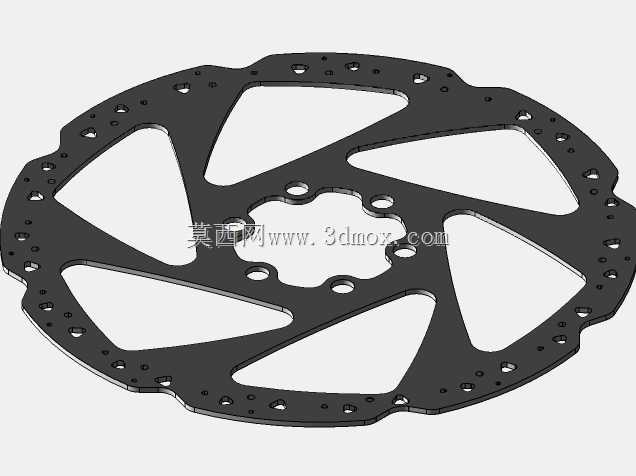

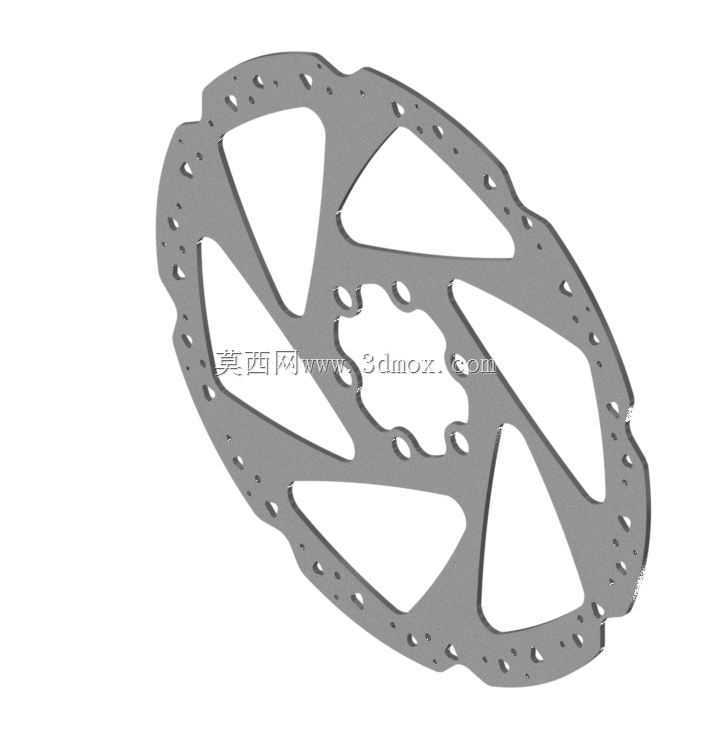

　　从结构设计看，盘体外缘为连续摩擦环，内圈采用大面积镂空窗口。窗口并非单纯减重造型，它们把整圈摩擦面分割成多段连接臂，既降低旋转质量，也为空气流通留出通道，帮助制动盘在连续制动后快速散热。盘面密布的小孔可清理来令片表面粉尘，在雨天还能划破水膜，缩短摩擦副恢复有效咬合的距离。中心花键状区域承担扭矩传递，周围六个安装孔与轮毂法兰对应，孔位布置兼顾安装重复性和受力对称性，可避免单侧锁紧造成盘面偏摆。

　　建模时需要重点控制几个边界：摩擦环外径、中心定位轮廓、六孔分布圆直径以及盘片厚度共同决定了与卡钳、轮毂和轮组的兼容性。160mm规格属于常见中小尺寸，制动力矩和热容量适中，适合日常骑行和轻中度越野；若用于重载电助力车或陡坡地形，则需重新校核盘径、厚度和散热面积。盘片与卡钳之间必须保留均匀间隙，安装面平面度不足会引起蹭碟、制动抖动和异常磨损。

　　结构细节上，外缘和镂空窗口边缘应避免尖锐应力集中，连接臂走向要贴合制动扭矩传递路径，使夹紧力从摩擦环顺畅传至中心安装区。摩擦面需要保持完整圆环接触宽度，不能因镂空过度而削弱来令片有效接触面积。对于三维建模和设备选型人员而言，这类模型既可用于整车轮组装配校核，也可作为卡钳匹配、制动性能估算和维护工装设计的参考。
