MaslowCNC用蜗轮蜗杆减速齿轮电机

　　这款齿轮马达主要面向Maslow CNC这类悬挂式数控切割设备的Z轴或主运动进给机构设计，也可迁移到小型自动化输送、低速大扭矩回转平台、创客类机械臂关节等需要紧凑动力源的场合。在数控切割机中，电机需要在较低转速下提供稳定输出扭矩，同时兼顾安装空间与自锁可靠性，因此减速箱与电机本体的一体化建模就显得尤为重要。

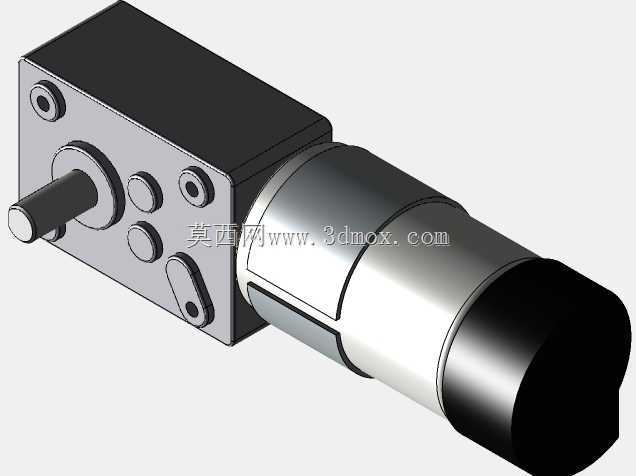

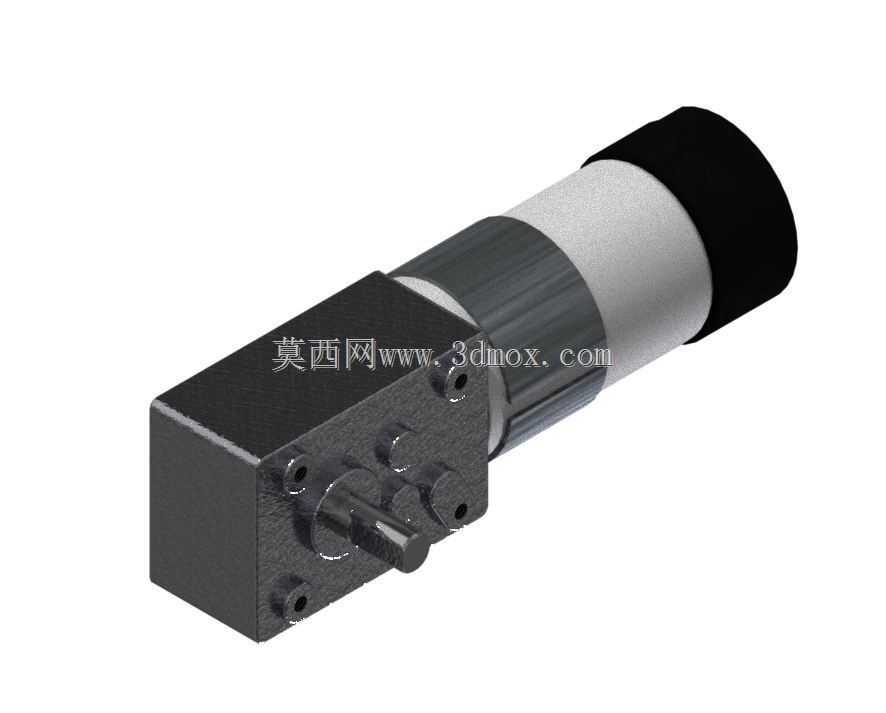

　　从结构上看，模型由直流有刷电机段、中间连接段和方形蜗轮蜗杆减速箱组成。电机段为圆柱外形，表面做了分段材质处理，便于在装配体中区分机壳、端盖与黑色防护端；减速箱采用方正的箱体轮廓，输出轴从箱体正面伸出，轴端保留了键连接或联轴器安装所需的圆柱特征。这种布置把高速电机的旋转运动经蜗杆蜗轮传递到垂直方向的输出轴，既实现了较大减速比，也使整体轴线方向更适合贴近设备横梁或滑板安装。

　　建模时重点处理了几个工程边界：一是减速箱箱体上的安装孔位，孔深、沉台和周边凸台需要与实际螺栓规格匹配，避免在整机装配时出现扳手空间不足；二是输出轴的伸出长度、轴径和台阶位置，它直接决定同步轮、链轮或联轴器能否可靠定位；三是电机尾部与箱体前端的总长度，在Maslow CNC这类机架上，动力组件常安装在滑动小车或侧边支架内，外形过长会与导轨、链条或张紧结构发生干涉。

　　蜗轮蜗杆结构的优势在于单级即可获得较高减速比，并在一定条件下提供反向自锁能力，这对于切割设备保持位置、防止负载倒拖很有价值。模型在箱体侧面表达了轴承座、端盖和紧固件的位置，能够帮助工程师检查内部传动链的支撑跨距是否合理，也能在出工程图时用于生成外形图和安装关系图。圆柱电机与方形箱体之间的过渡段做了简化，但保留了装配定位面，可用于干涉检查和布局评审。

　　在实际选型应用中，这类模型通常不是孤立使用，而是要与支架、张紧轮、链条、导轨滑块和控制板安装位共同构成子装配。工程师可把该模型放入机架总体布局中，校核输出轴中心高与传动轮中心高是否一致，确认电机外径与相邻板件的最小间隙，同时评估箱体安装面承受反扭矩时的螺钉布局。若用于低速输送装置，还需结合负载转速、轮径和摩擦阻力反算所需扭矩，再核对减速箱输出能力。

　　整体而言，该实体模型把电机、减速箱、输出轴和安装特征整合为一个可直接用于布局设计的部件，适合在设备方案阶段完成空间占位、连接方式和传动路径验证。它没有把内部齿形、绕组等细节全部展开，但对外形尺寸、安装边界和关键接口的表达足以支持结构设计、装配校核和非标件支架开发。
