22毫米管径自行车握持把手结构

　　该把手结构针对22毫米标准管径的骑行操控场景开发，核心作用是为骑行者提供稳定握持界面，把操控力矩可靠传递至转向管柱，同时承接手部支撑载荷，缓冲骑行过程中由前轮传递的细碎振动。日常通勤车、城市休闲车以及入门级运动自行车的转向系统，都大量采用这一管径规格作为安装基准，因此该结构可直接匹配现有成熟车架头管与把立接口，不需要额外改造安装基面。

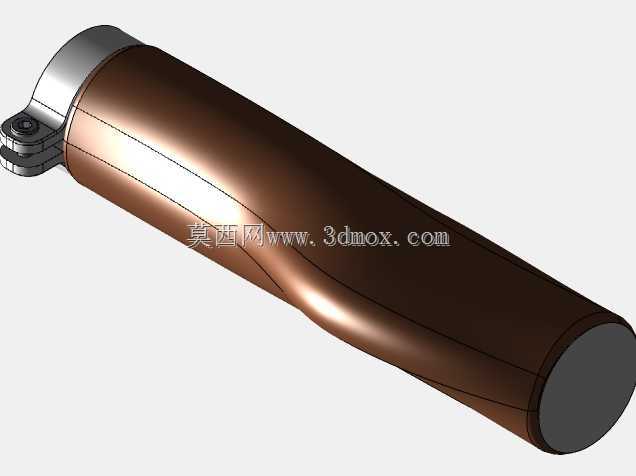

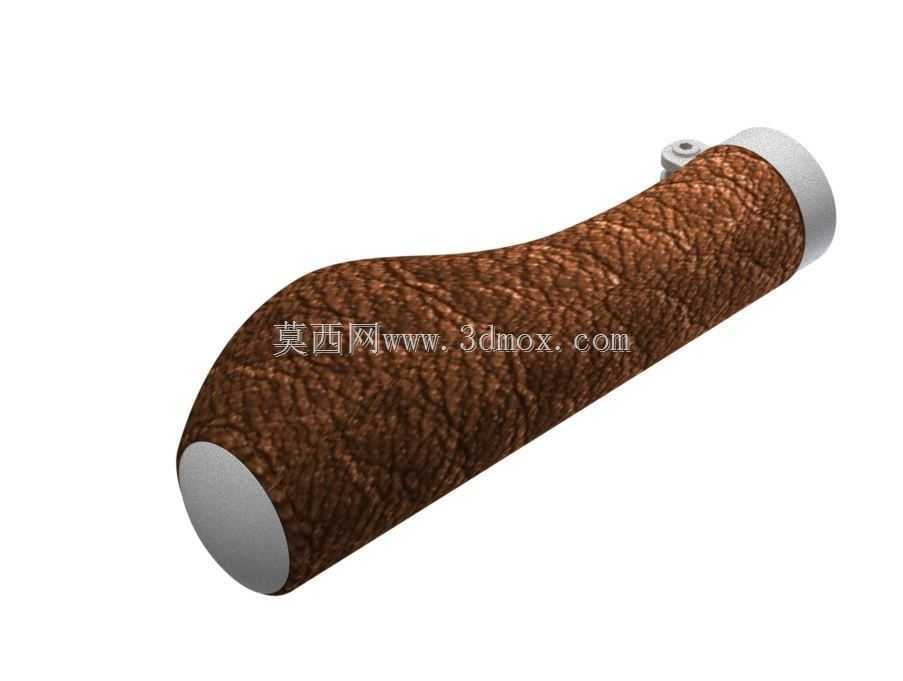

　　从结构布局看，主体采用长筒形握持段，一端预留铰接安装位，用于和把立或转向基座形成连接；另一端做封闭处理，既提升管体抗扭刚度，也避免管口锐边外露。握持段表面并非简单等径直筒，而是沿轴向做了细微的收腰与曲面过渡，这种轮廓不是单纯的外观修饰：它贴合手掌自然屈曲后的掌弓形态，让掌心压力分布更均匀，长时间握持时不容易出现局部压麻；同时曲面变化也能增加手部与把手之间的周向摩擦冗余，在手心出汗或佩戴薄手套时，降低手部相对握把滑动的概率。

　　安装边界方面，22毫米管径是把立夹持区的关键配合尺寸，建模时需要严格控制夹持段的圆度与外径公差。若外径偏大，把立锁紧时会产生过大局部应力，长期使用可能造成把立开裂或把手表面涂层剥落；若外径偏小，锁紧后会出现夹持虚位，转向时存在旷量风险。端部铰接孔的中心距、孔轴方向以及配合面宽度，决定了把手与基座装配后的转动自由度与限位角度，设计中需保证铰接销轴穿过时两侧支座同轴，避免装配后出现卡滞。

　　壁厚分配上，握持主体段需要兼顾抗弯与轻量化，在手掌经常施压的中部区域保留足够壁厚，而靠近安装座的位置则要处理应力集中。铰接座与筒体衔接处采用圆角过渡，把冲击载荷分散到更大面积上，避免跌落或剧烈颠簸时在焊缝或截面突变处开裂。筒体末端的封闭端盖同样参与受力，在侧向摔倒时可吸收部分端部冲击，保护内部管腔不直接变形。

　　三维建模过程中，曲面连续性需要重点检查。握持面若存在局部折痕，实物包覆防滑套后会出现明显棱线，影响手感；安装座平面与孔位则要保持精确的基准关系，方便后续出工程图时直接标注形位公差。对于结构设计人员而言，这类零件看似简单，却直接关系骑行操控安全，夹持区长度、铰接孔强度以及握持段人机轮廓，都是选型和改型时必须核对的核心要素。
