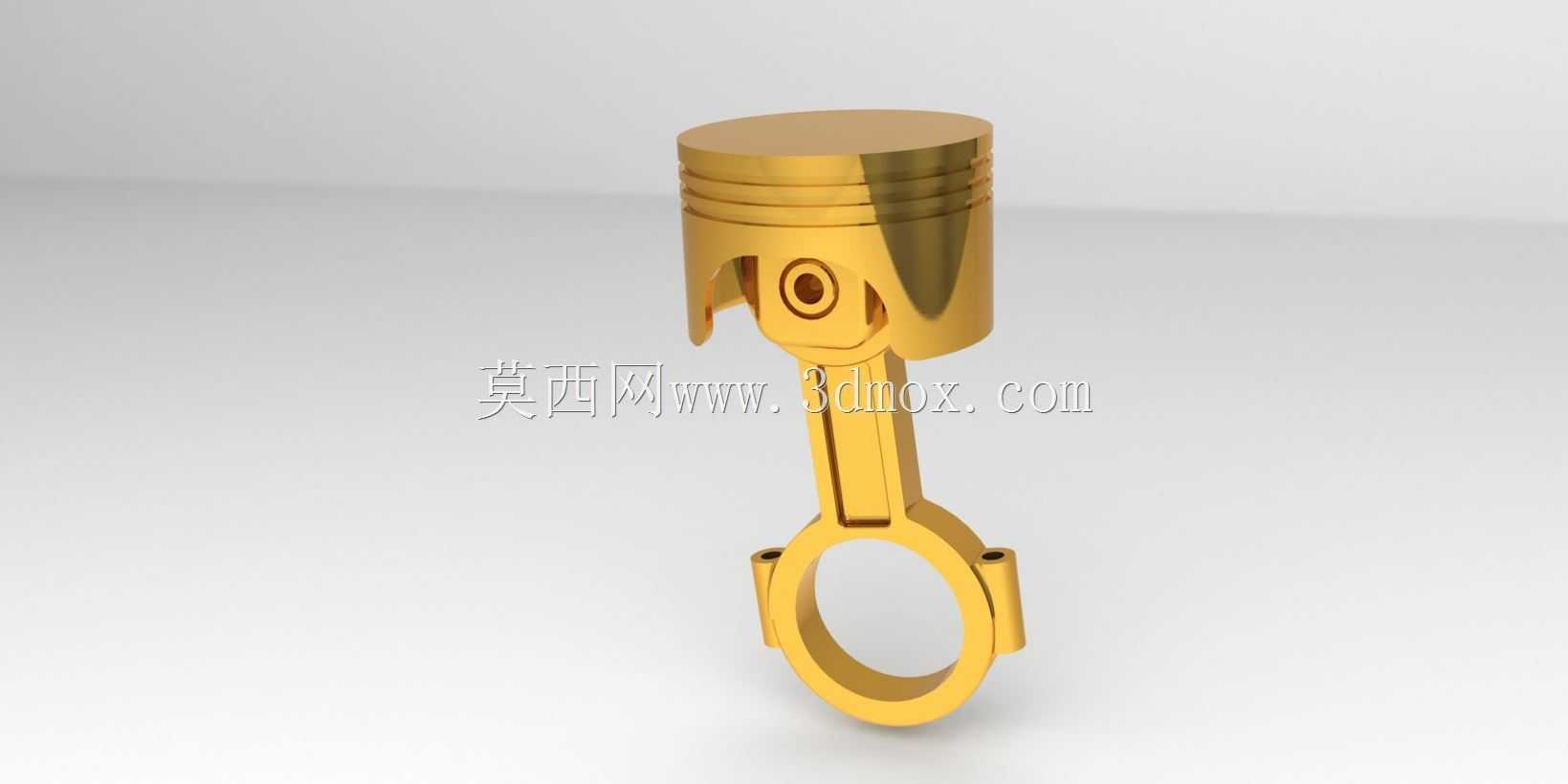

内燃机活塞连杆总成结构设计

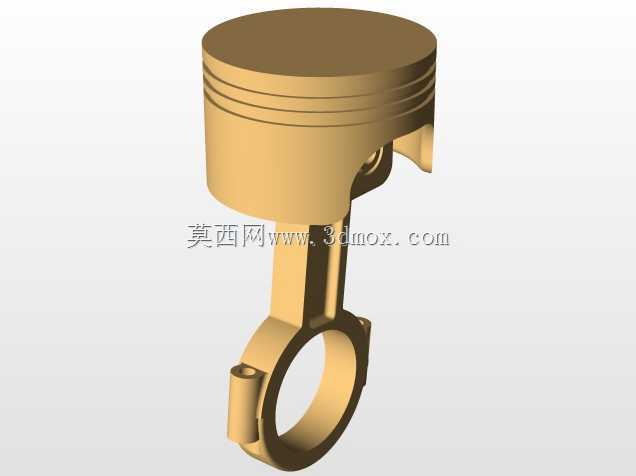

　　这套活塞连杆组件的建模，核心是还原内燃机往复运动机构的真实配合关系，不是单纯做外观渲染。活塞头部的环槽结构，对应气环与油环的安装位，建模时要保证环槽的轴向宽度、槽底直径与活塞顶面的同轴度，实际装机后，气环负责密封燃烧室高压燃气，油环则刮除缸壁多余润滑油，环槽的倒角处理直接影响活塞环的装配便利性与工作可靠性。活塞销座的凸台结构，是为了分散活塞销传递的爆发压力，避免销孔边缘出现应力集中，销座与连杆小头的配合间隙，需要在建模时预留合理的活动余量，保证活塞销在热态工况下仍能灵活转动。

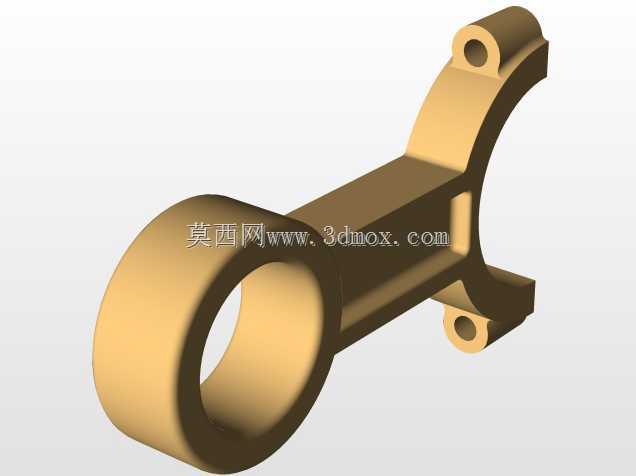

　　连杆部分采用工字形截面，这种截面形式在同等重量下能获得更高的抗弯与抗扭刚度，适配内燃机高转速下的交变载荷工况。连杆大头的剖分结构，建模时要还原剖分面的定位特征，大头孔与曲轴连杆轴颈的配合尺寸、小头孔与活塞销的配合尺寸，都需要严格对应安装边界，保证整套机构装入气缸体后，活塞往复运动的行程符合设计要求，不会出现碰缸盖、碰曲轴平衡块的问题。

　　从应用场景来看，这类组件广泛用于小型通用汽油机、摩托车发动机以及小型动力设备的动力输出端，活塞顶面承接燃烧室燃烧产生的压力，通过活塞销传递给连杆，再由连杆将直线往复运动转化为曲轴的旋转运动，整套部件的外形尺寸需要匹配对应缸径的气缸套，活塞的裙部导向长度决定了运动过程中的稳定性，过长会增加往复运动惯量，过短则容易出现拉缸、敲缸故障。

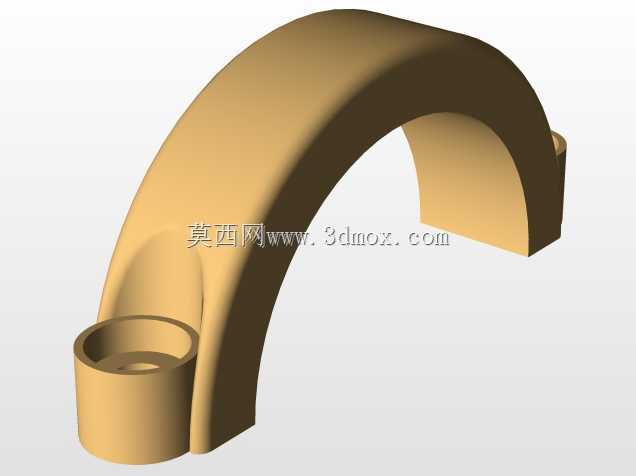

　　建模过程中，活塞顶面的避阀坑结构、连杆杆身的过渡圆角、大头螺栓的安装凸台这些细节都不能省略，这些特征直接决定了部件的结构强度与装配可行性。比如连杆大头的螺栓孔位置度，会影响连杆盖与杆身的合装精度，一旦位置偏差过大，装配后大头孔会出现失圆，加剧曲轴轴颈的磨损。活塞的裙部型线在建模时也做了适配性处理，考虑到工作时活塞受热膨胀，裙部通常设计为中凸变椭圆形态，冷态下与缸壁保留合理间隙，热态膨胀后能均匀贴合缸壁，既保证密封性能，又能降低摩擦损耗。整套模型的各部件装配关系完整，可直接用于运动仿真、结构受力分析以及教学演示，也能作为同类动力部件设计的参考基准。
