带快速夹钳的直线导轨定位检测工装

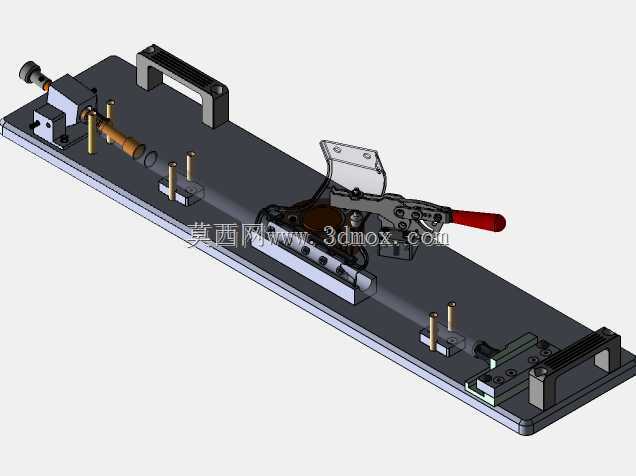

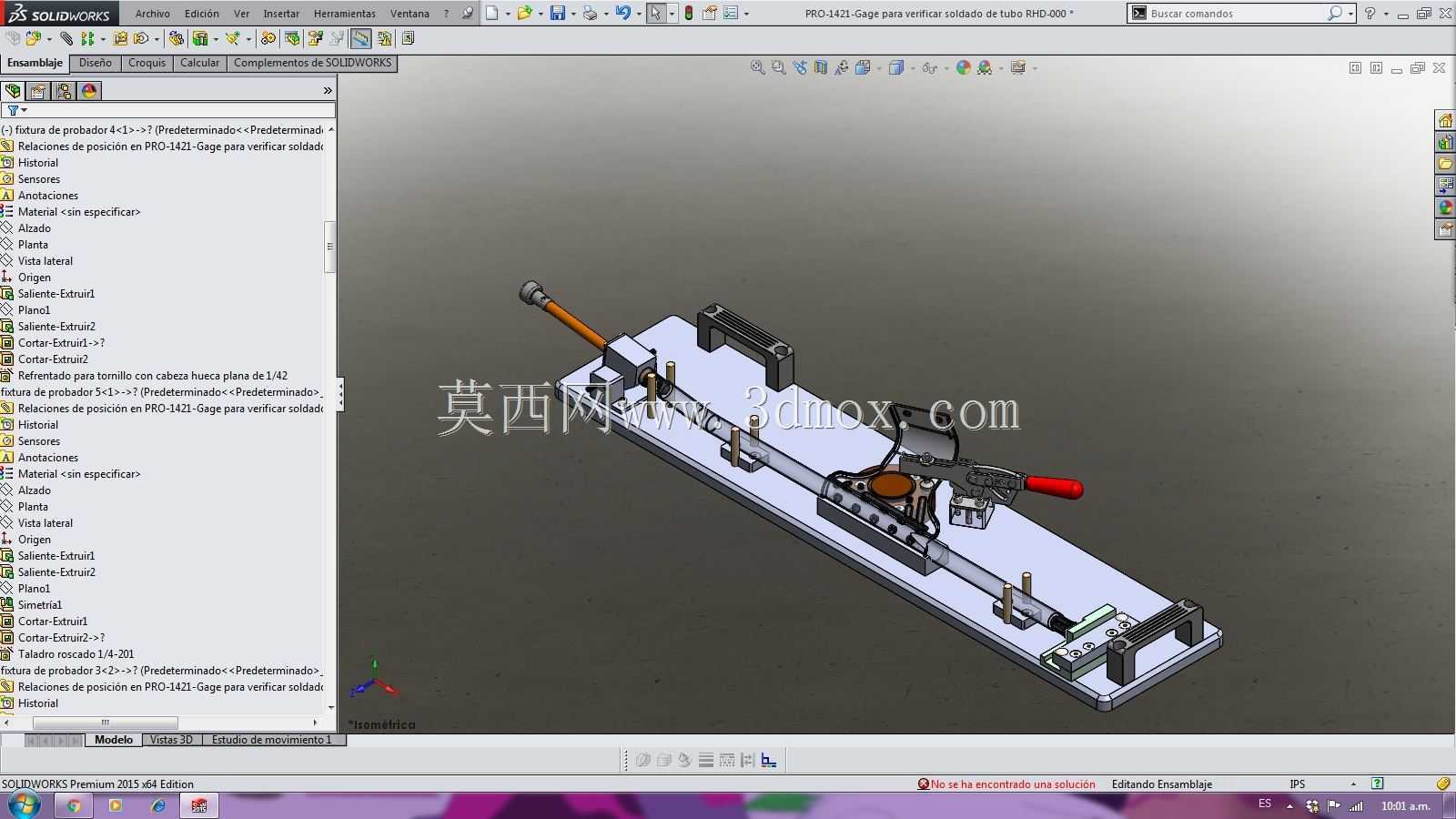

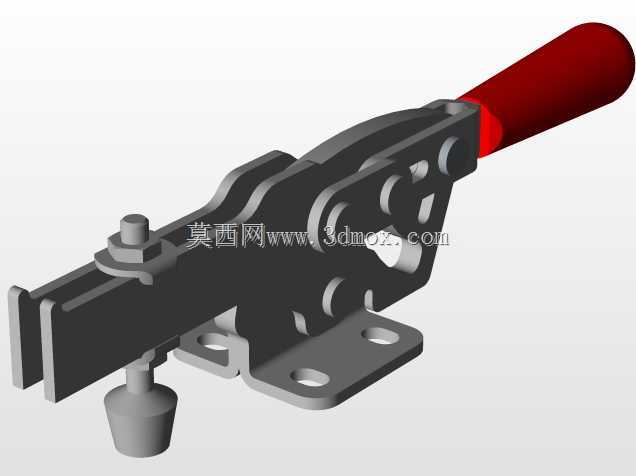

　　该工装以一块长方形底板为安装基准，底板上沿长度方向布置直线导向副，一端设置带红色手柄的水平式快速夹钳，另一端布置可调定位挡块与检测元件，中部承载可沿导轨滑动的工件定位座。整体结构紧凑，所有功能元件均落在底板边界内，适合直接固定在检验台、装配工位或自动化线旁的支架上使用。快速夹钳用于提供稳定的轴向压紧力，操作时压下手柄即可锁定，抬起即可松脱，相比螺栓压紧能明显减少单件装夹时间。导轨滑块与定位座连接，保证工件在压紧和检测过程中沿固定轴线移动，避免侧向偏移。端部挡块可根据工件长度进行位置调整，配合锁紧螺钉形成硬限位，使重复装夹时的定位基准保持一致。检测元件安装在靠近工件关键特征的位置，可用于到位确认、尺寸判别或位置反馈，

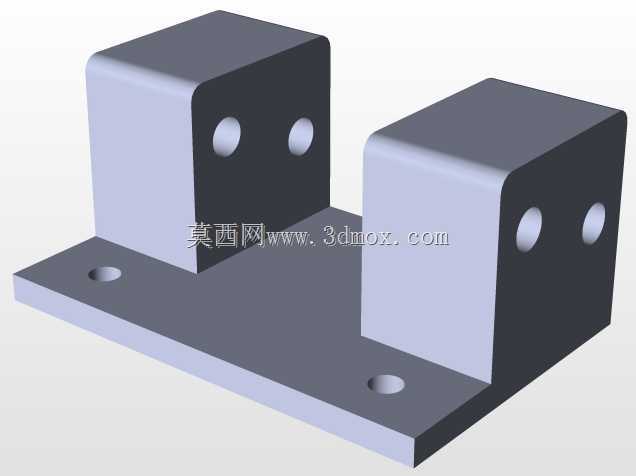

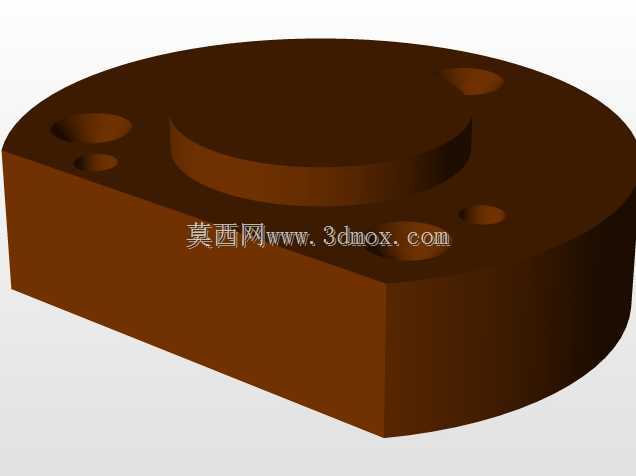

　　信号接入外部控制系统后可实现防错与工序联锁。底板两侧设置立式支撑块，既对长条形工件形成辅助承托，也限制其非测量方向的自由度。从结构思路看，该装置优先保证定位重复性和操作便利性：基准面集中在底板上平面，导向、夹紧、限位、检测四类功能分区明确，维护时可分别拆装。安装边界方面，长度方向需预留夹钳手柄开合空间，宽度方向需预留手部操作和接线空间，高度方向需保证夹钳压头与工件表面之间有足够行程。这类工装常见于机加工件首件检验、装配工位的零件确认、传感器生产线的功能测试以及小批量工件的快速定位。设计时需关注夹钳行程与工件公差的匹配，导轨预紧不宜过大以免推动阻力升高，检测元件应留有微调余量以补偿装配误差。整体建模保留了紧固件、导轨副、夹钳和安装座的主要配合关系，可直接用于干涉检查、工位布局评审和类似夹具的改型参考。
