带电机驱动的立式轮盘夹持工装结构

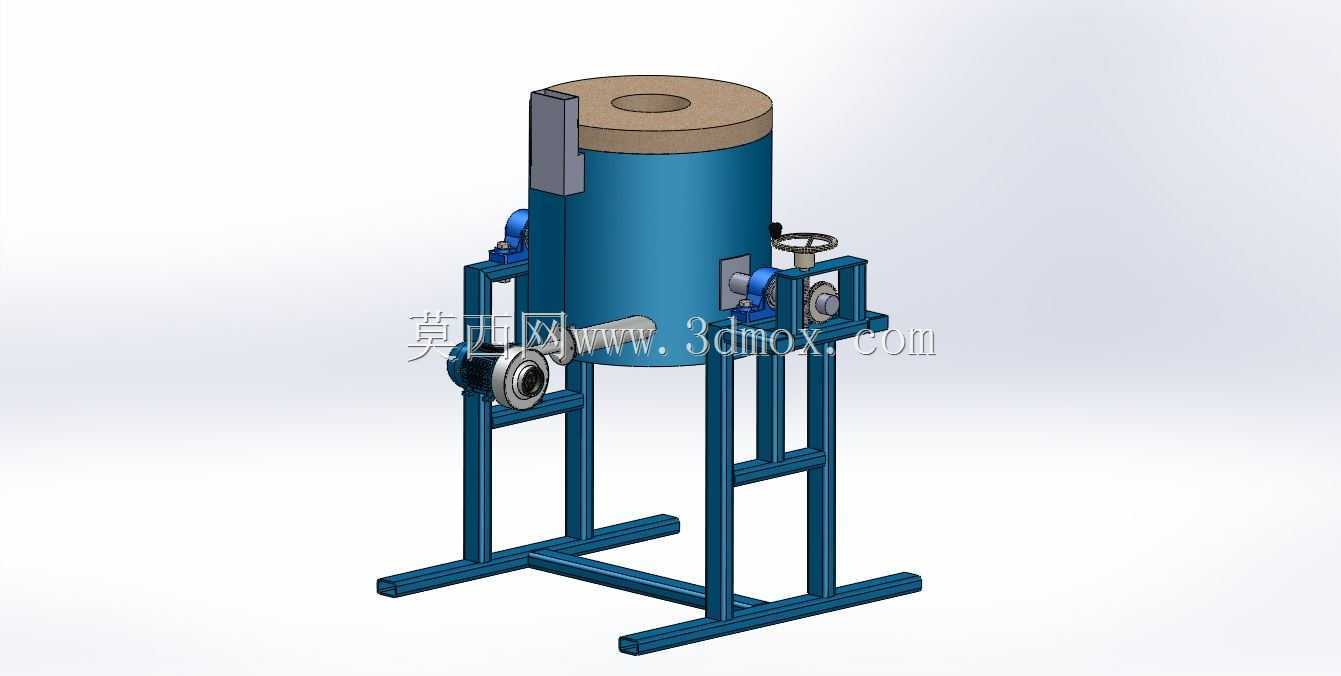

　　这套结构的核心对象是中部圆形轮盘类工件，两侧蓝色立式支架构成主要承载边界，支架沿横向对称布置，中间留出工件回转与装拆空间。从现场使用角度看，这类工装常见于盘类零件的焊接、打磨、检测或装配工位：工件被两端夹紧后可保持轴线固定，必要时还能通过驱动侧带动工件低速转动，避免人工反复翻面。

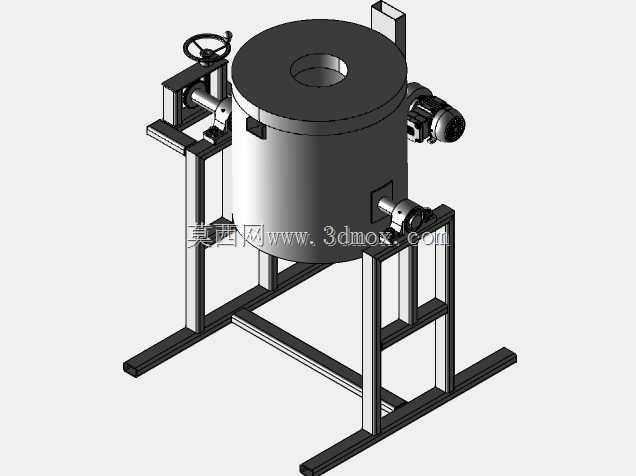

　　左侧支架集成手轮调节机构，手轮通过丝杆或顶紧轴把轴向力传递到夹持端，适合在装夹阶段手动微调夹紧位置与预紧力；右侧支架对应设置从动顶尖或夹持头，与左侧形成同轴约束。两端夹持点的高度一致，决定了工件中心高，也直接关系到操作人员观察、焊枪或磨头进入的作业空间。机架立柱采用板材拼焊或型材加工思路，底部与中部均有横向连接，目的是控制夹紧反力带来的张开变形。

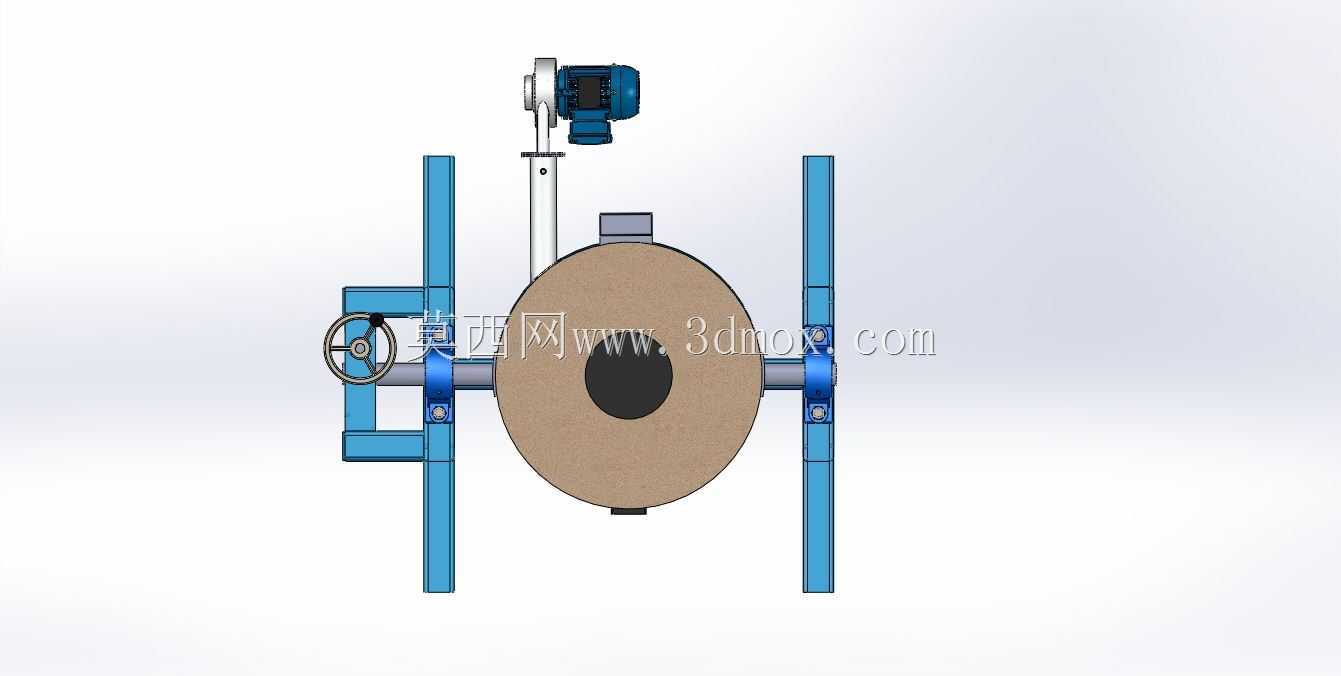

　　顶部的蓝色电机通过立式安装座固定在一侧支架上方，输出端经连接轴向下传递动力。设计时需要重点校核电机座与立柱的连接刚度：若安装板悬伸过长，启停瞬间容易产生扭转晃动，进而影响轮盘转动平稳性。电机旁的白色杆件可作为走线、定位或辅助支撑部件，其位置不应干涉工件吊装路径，也不能与手轮操作区发生碰撞。

　　外形边界上，整体宽度由两侧支架外侧距离决定，高度方向最高点为电机顶部，深度方向则需预留手轮旋转半径和电机维护空间。安装底面应落在平整工作台或预埋板上，支架脚部设置螺栓孔，用于把工装锁定在工位基础上；若用于焊接场合，还需考虑飞溅、地线导通以及绝缘防护。中部轮盘下方保留一定离地间隙，既方便排屑，也允许下方设置托架或接料盘。

　　建模时应先确立两侧夹持轴线，再围绕该轴线布置支架、手轮、电机和夹紧头。圆形工件与夹持端之间建议保留同轴配合关系，这样在更换不同直径轮盘时，只需调整夹持头或垫块，不必大幅改动主机架。对结构工程师而言，这类模型的价值不在外观复杂程度，而在装夹逻辑是否清晰：手动侧负责可靠锁紧，动力侧负责稳定回转，机架负责把所有载荷传递到基础，三者边界明确，后续出工程图、做强度校核和选型计算都会更顺畅。
