多孔镂空轮毂式橡胶行走轮结构

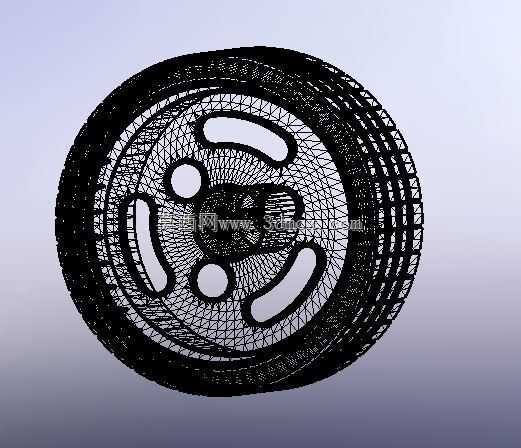

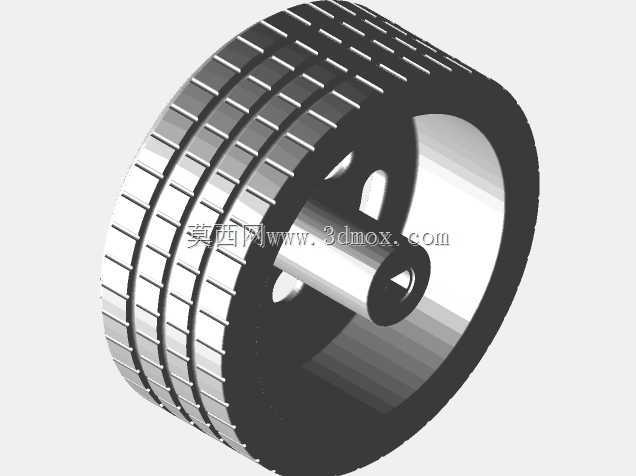

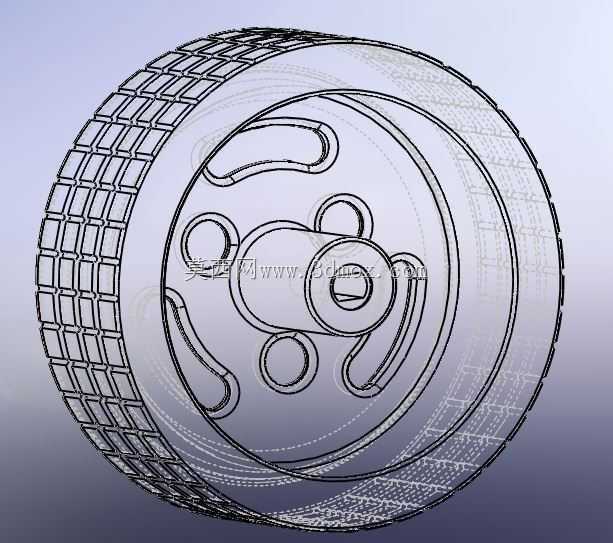

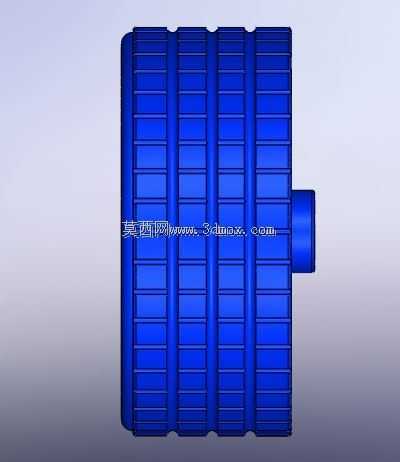

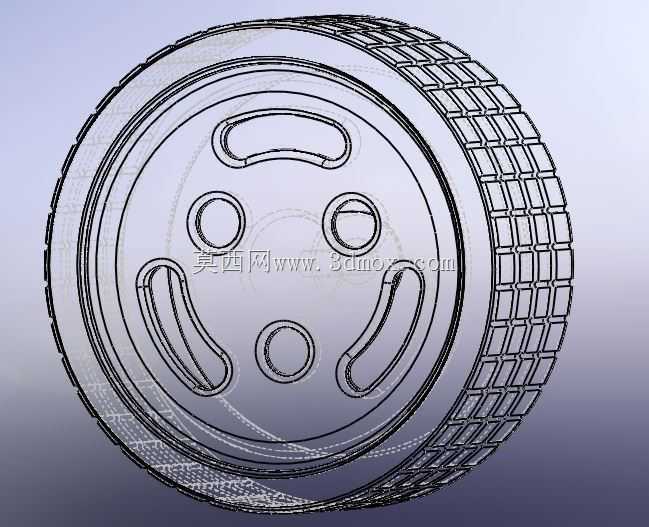

　　该行走轮采用外圈橡胶胎面与内侧镂空轮毂组合的结构形式，常见于小型移动平台、教育机器人、服务机器人以及轻型输送工位。其核心作用是在低速、轻载工况下承担支撑与滚动行走功能，同时通过胎面花纹提升接触摩擦力，降低光滑地面上的打滑概率。轮毂部分采用多开孔布局，轮辐区域设置大小不一的圆孔与异形槽，既减轻了整体转动惯量，也为装配、夹持和外观识别留出空间。从结构设计角度看，外圈胎体表面布置连续块状花纹，花纹块沿周向排列，能够在硬质地面上形成多点接触，兼顾直行稳定性与小半径转向时的柔顺性。胎侧与轮毂外缘之间形成包覆关系，可限制橡胶层相对轮毂发生周向窜动；若用于实际样机，通常还需在配合面增加止口、胶粘或压圈结构，以传递驱动扭矩。

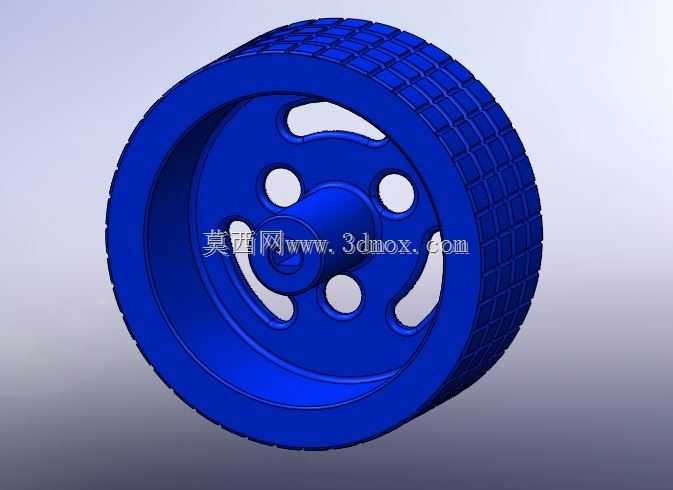

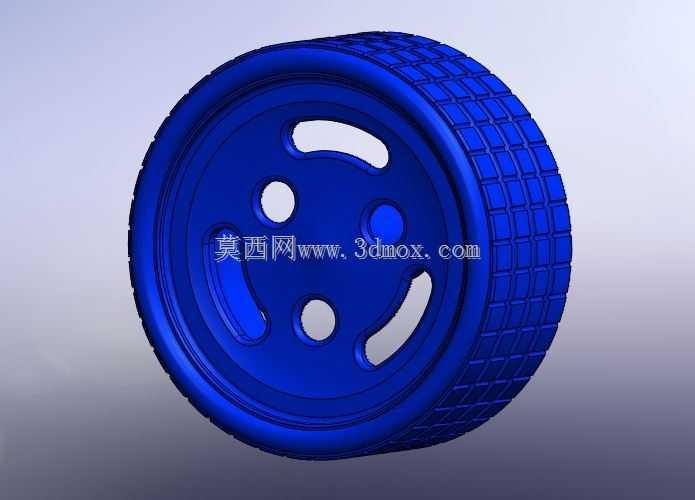

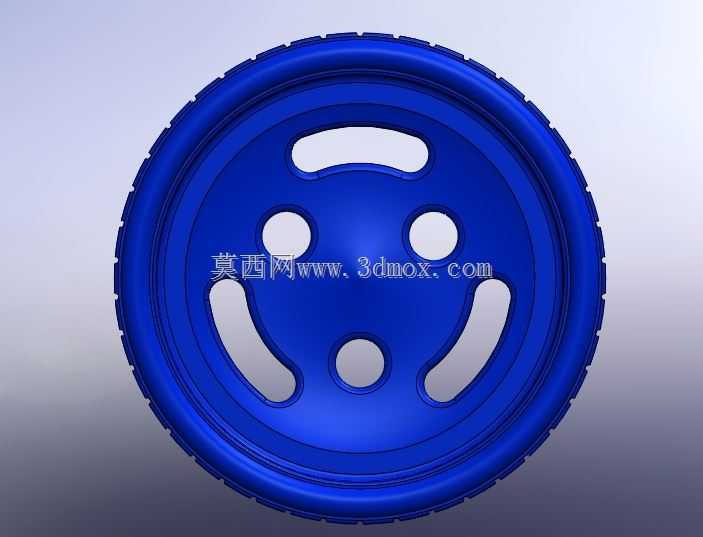

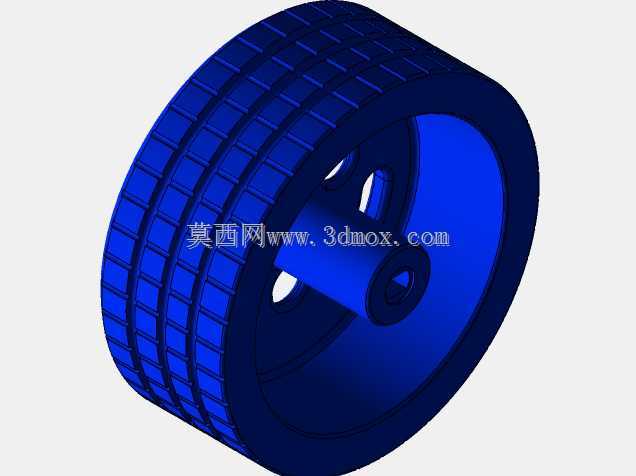

　　轮毂中心区域为安装基准面，中部预留轴孔位置，周边开孔可用于螺钉锁紧、轮辐减重或装饰。异形槽的走向并非随意开设，而是沿载荷传递路径分布，使轮辐在受压时具备一定弹性变形空间，同时避免材料在尖角处产生应力集中。建模时需要重点控制胎面花纹的阵列节距、轮毂外缘与橡胶内圈的配合直径，以及中心安装孔到外圆的同轴度。对于小型机器人底盘而言，轮宽、外径和安装孔位直接决定车体离地间隙、转向阻力和电机负载。该轮外径偏小，适合布置在紧凑底盘内部；轮宽适中，可在不显著增加摩擦阻力的前提下提供足够抓地力。安装边界方面，中心孔需与输出轴形成可靠配合，周边孔位应与联轴器或轮座对应，装配后需保证胎面圆跳动处于合理范围，否则车体直行时会出现周期性起伏。

　　轮毂外侧的镂空造型也有利于线缆、紧固件或传感器支架在轮侧空间内避让，减少底盘整体宽度。橡胶外圈的设计还要考虑硬度与压缩量，过硬会削弱减震效果，过软则会增大滚动阻力并使轮体在重载下产生明显变形。块状花纹边缘应做小圆角过渡，避免应力集中导致花纹根部开裂。轮毂壁厚需均匀，厚薄突变处在成型或打印时容易产生缩痕、翘曲或强度不足。对于需要快速验证的移动机构，这类结构可直接用于运动学校核、干涉检查和底盘布局评审；若进入量产阶段，则应进一步明确橡胶材料、轮毂材质、轴承配合方式、轴向固定形式以及动平衡要求。整体来看，该模型把减重、抓地、安装和造型几个因素整合在同一轮体中，适合用于轻型行走机构的方案对比与结构参考。
