三辐式小型橡胶行走轮结构设计

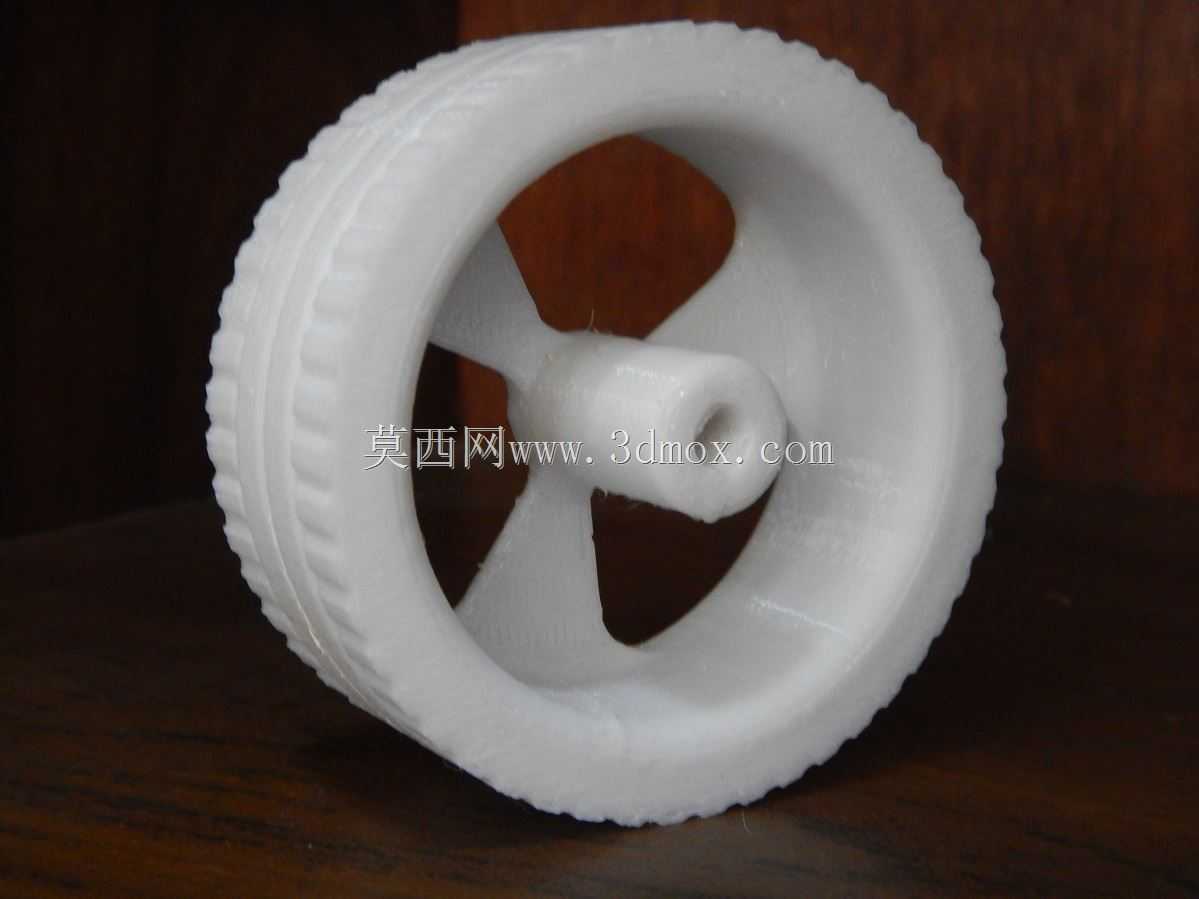

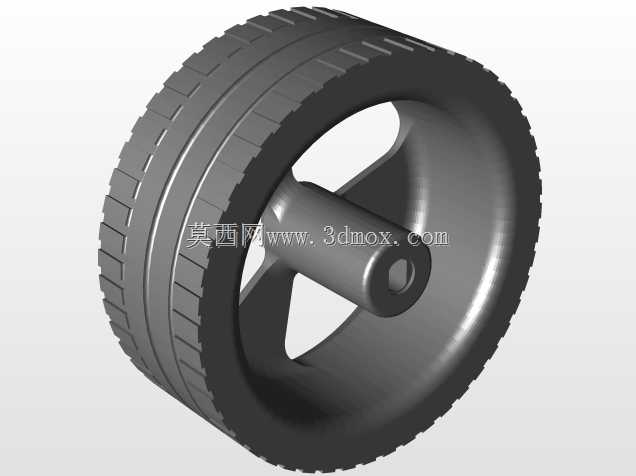

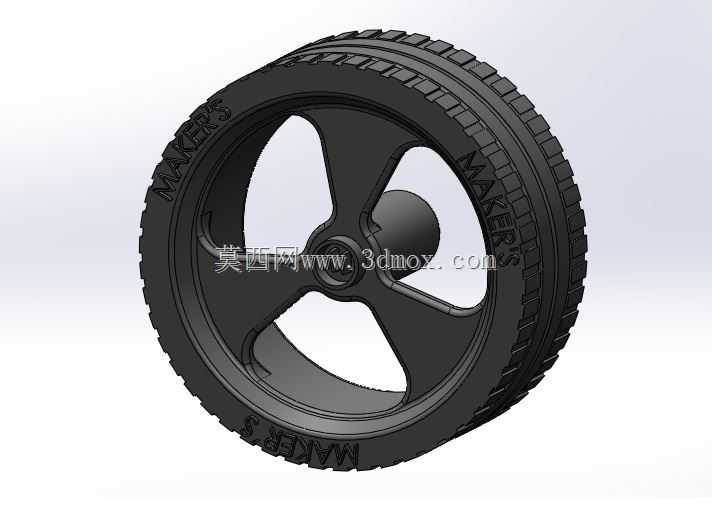

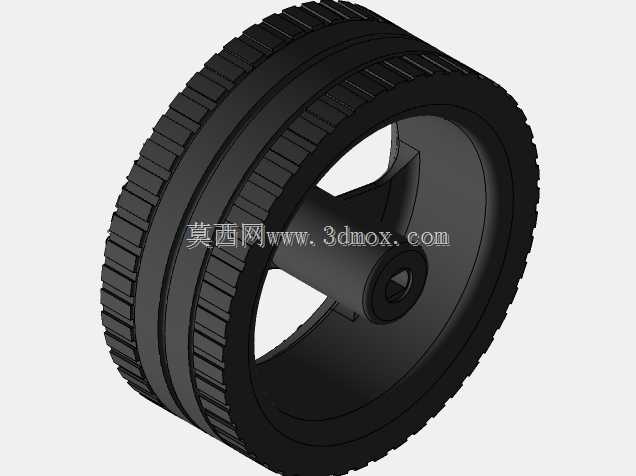

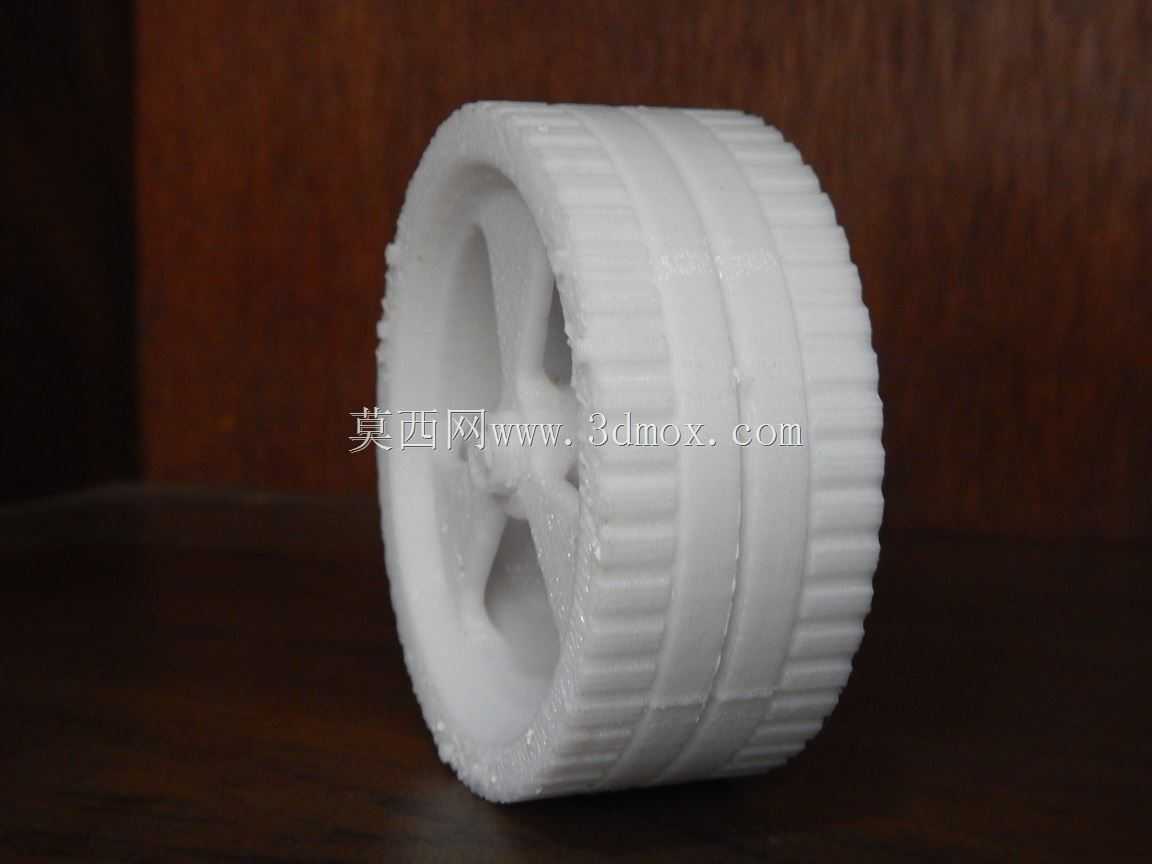

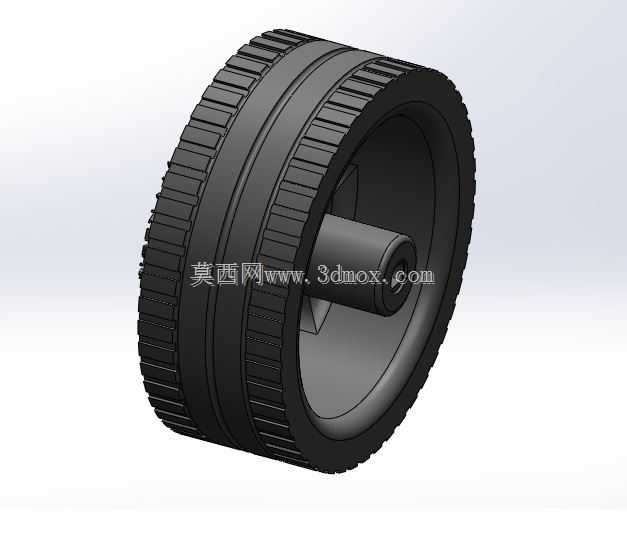

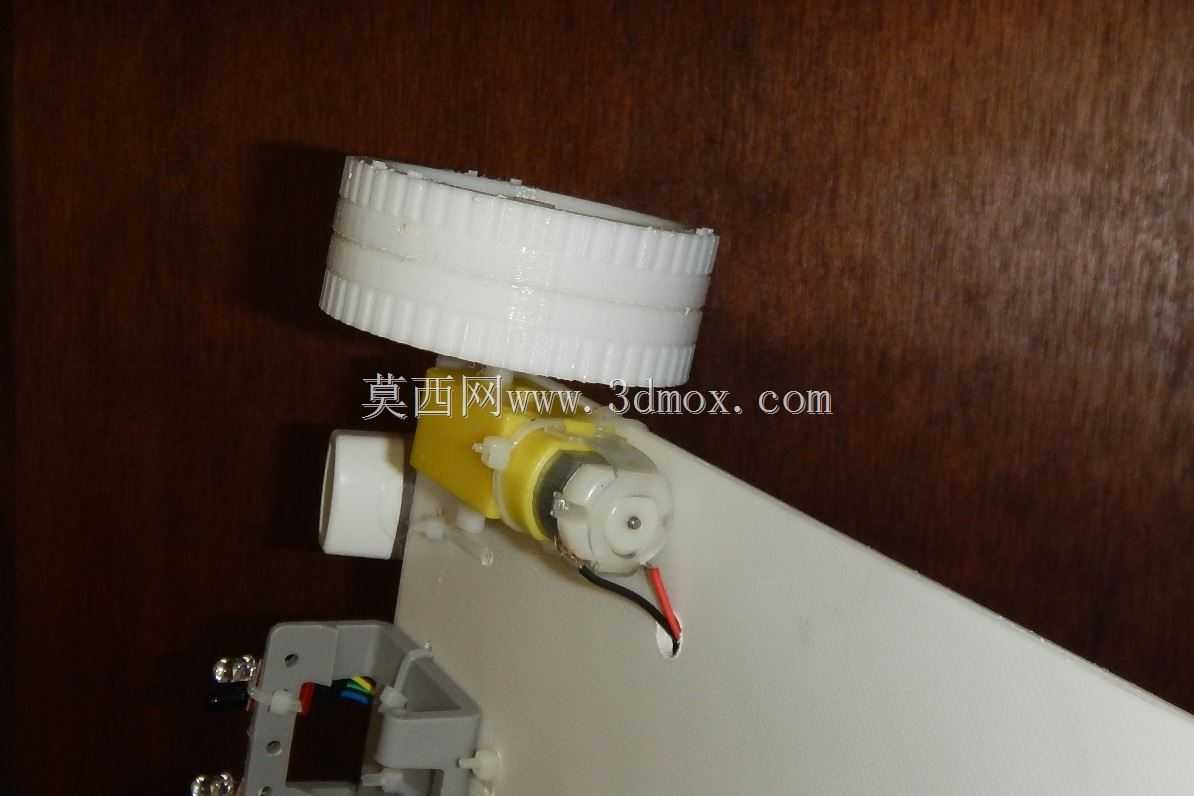

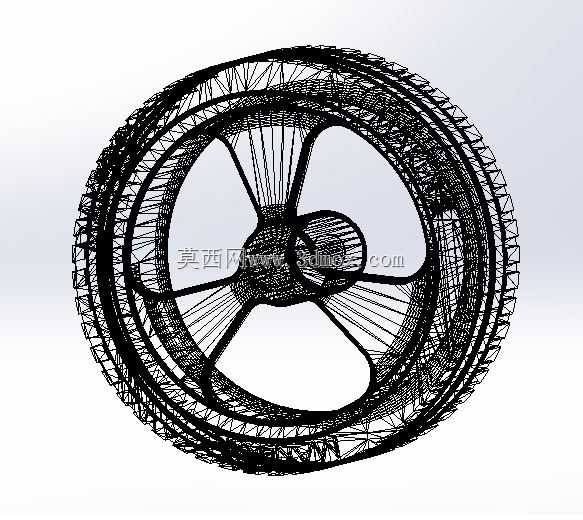

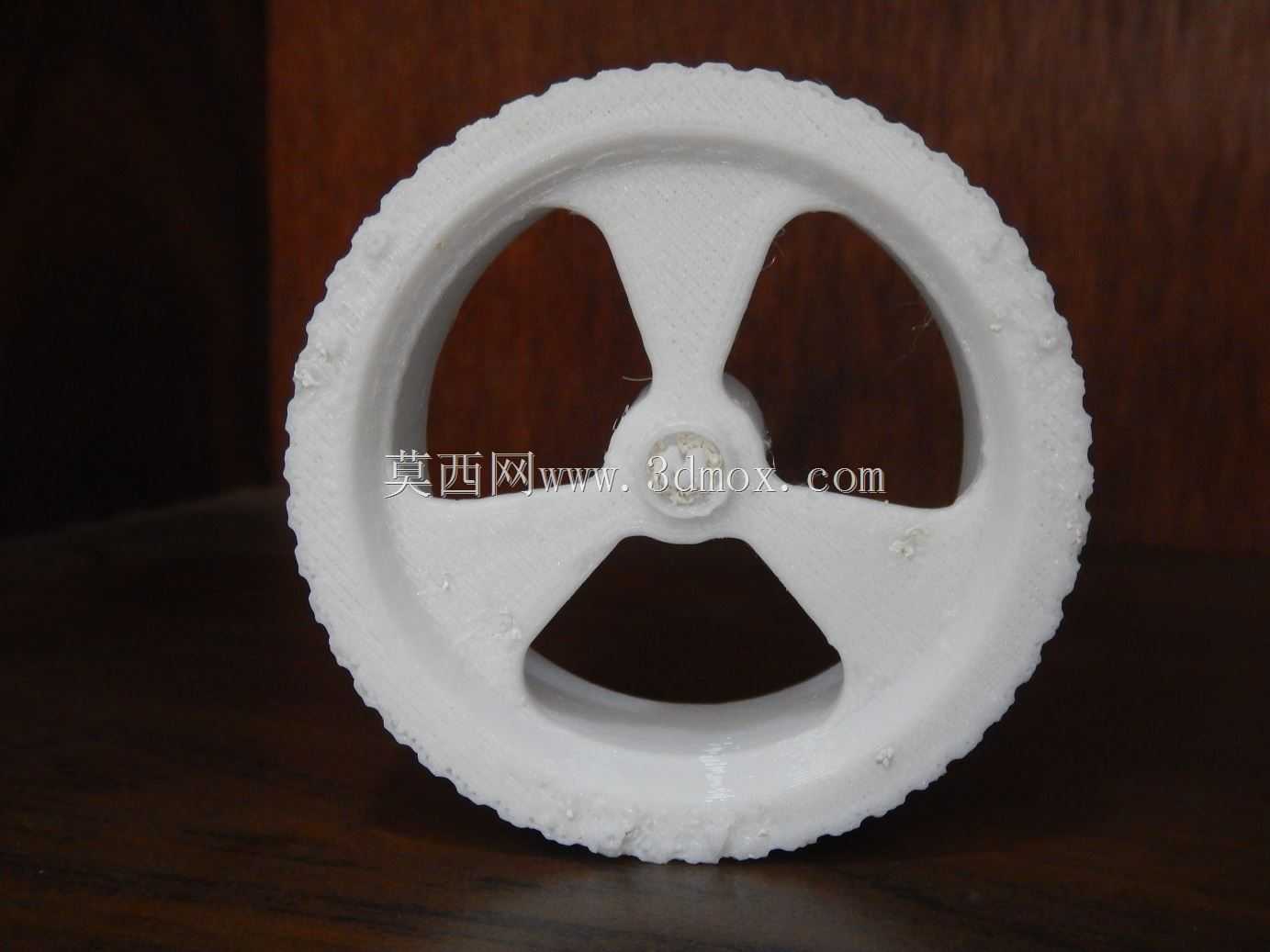

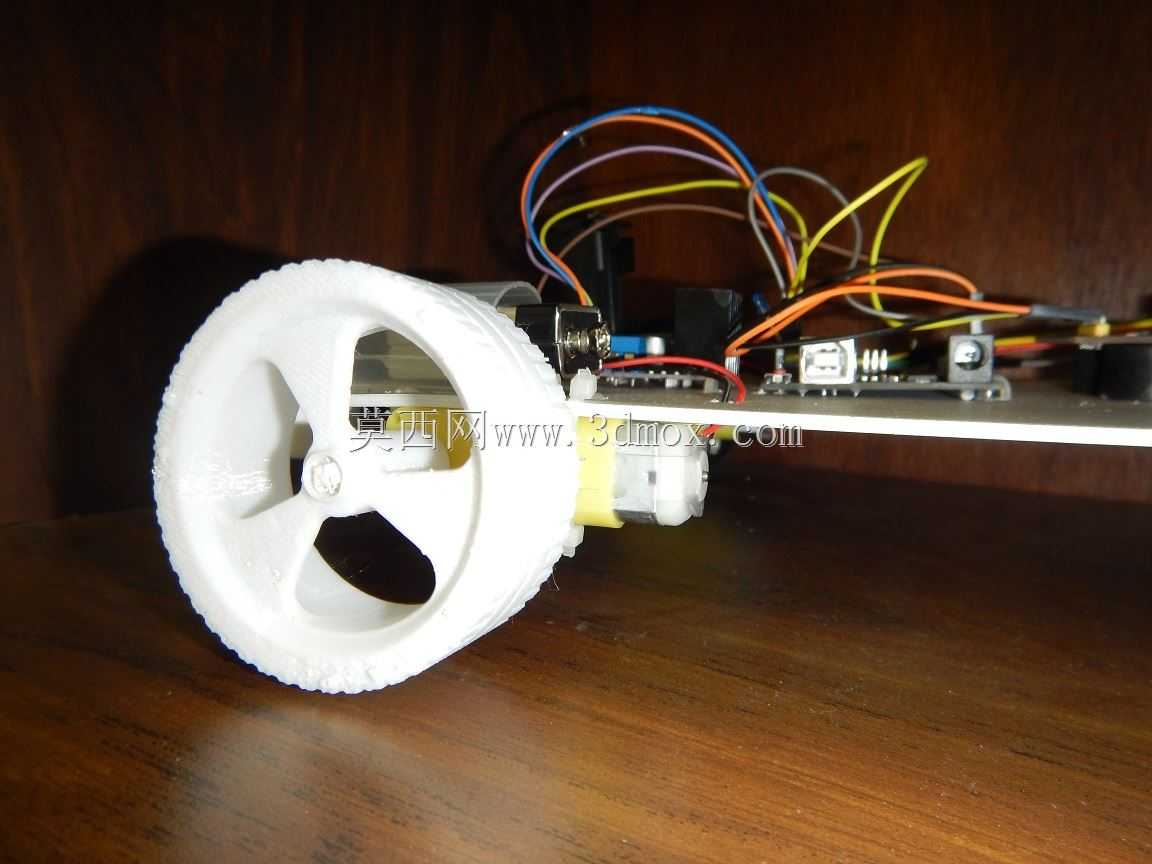

这款小型行走轮的结构设计，核心面向小型移动载具、桌面级移动设备、教育类机器人底盘的行走场景，在实际工程应用中，这类轮组往往需要兼顾轻量化、转动顺滑度与基础抓地性能，同时要适配小功率驱动模组的安装需求，避免轮体自重过大增加驱动负载。从结构设计逻辑来看，轮体采用三辐式轮毂构型，相比多辐条设计，在同等耗材用量下能获得更优的径向支撑刚度，轮辐之间的大镂空区域既可以降低整体自重，也能减少轮体转动过程中的风阻，对于低速移动的小型设备而言，这种结构还能避免运行过程中杂物卡入辐条间隙造成卡滞，日常维护清理的难度也更低。轮毂中心设计有一体式的轴套安装位，轴孔的公差配合选用基孔制间隙配合范畴，能够适配常规直径的金属转动轴，轴套部位做了加厚处理，避免轮体长期承受径向载荷时出现轴孔开裂的问题，安装时只需要将轴穿入中心孔位，配合轴端挡圈或者顶丝即可完成轴向固定，安装边界适配市面上多数小型驱动电机的输出轴尺寸，不需要额外做转接件加工。外圈的橡胶胎面做了连续的块状防滑花纹设计，胎面花纹的凸起高度控制在合理范围，既能够在平整的室内地面、硬质塑胶地面、木质地面上获得足够的摩擦力，避免行走过程中出现打滑空转，也不会因为花纹过深导致轮体滚动阻力过大，增加驱动电机的功率损耗。胎面与轮毂的结合部位设计有一圈内嵌的卡合槽，橡胶胎体通过过盈配合卡入轮毂的卡槽内，长期滚动运行时不会出现胎面与轮毂滑脱、相对转动的问题。轮缘部位做了小角度的圆角过渡，没有尖锐的加工棱角，避免装配过程中划伤操作人员，也能减少轮体碰到障碍物时的应力集中，降低轮缘磕碰碎裂的风险。从实际使用场景出发，这款轮组的承载能力适配10kg以内的小型设备自重，滚动过程中胎面的橡胶材质可以吸收一部分地面传来的微小振动，降低设备运行时的震动传导，对于搭载有精密传感器的小型移动设备而言，这种缓冲特性能够减少震动对传感器采集精度的影响。设计过程中也充分考虑了注塑加工的工艺可行性，轮毂的所有加强筋、辐条结构都做了均匀的壁厚处理，避免注塑成型时出现缩痕、缺料的问题，拔模角度控制在合理区间，不需要复杂的抽芯结构就能完成开模生产，量产加工的成本控制空间更大。
